C1210C152KGRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1.5nF ±10% X7R 2KV 1210 贴片安装 3.2mm*2.5mm*2.5mm
供应商型号:
供应商:
标准整包数: 0

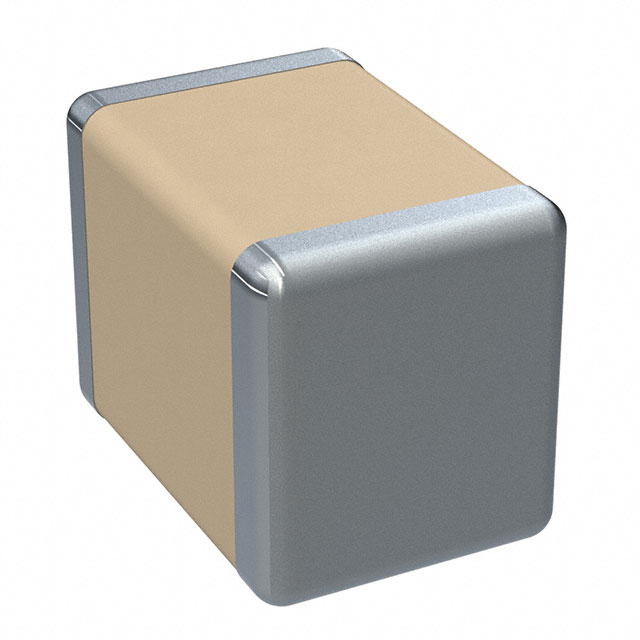

KEMET 陶瓷电容 C1210C152KGRAC7800

C1210C152KGRAC7800概述

    # 高性能高压多层陶瓷片式电容器(SMD MLCC)——KEMET X7R 高压系列

    产品简介


    KEMET 公司的 X7R 高压表面贴装多层陶瓷片式电容器(SMD MLCC)专为满足工业和汽车电子领域的高要求设计,其采用 X7R 陶瓷介质材料,具有卓越的温度稳定性和高可靠性。这种电容器适合用作旁路电容、去耦电容以及频率选择电路,适用于需要高稳定性且不严格要求 Q 值的应用场景。其典型应用领域包括开关电源、LCD 背光电路、高频逆变电路以及高电压转换器等。

    技术参数


    以下为关键技术和规格参数列表:
    - 温度范围:-55°C 至 +125°C
    - 工作电压范围:500 VDC 至 3,000 VDC
    - 额定电容范围:10 pF 至 0.1 µF
    - 容差:±5%、±10% 和 ±20%
    - 外形尺寸:多种封装可选,包括 0402 至 2225(公制尺寸 1005 至 5664)
    - 特点:
    - 高频性能优异
    - 铅(Pb)自由,符合 RoHS 和 REACH 规范
    - 低等效串联电阻(ESR)和等效串联电感(ESL)
    此外,产品还支持多种封装形式(如 7” 和 13” 卷带包装),并提供两种端子选项:纯锡(Sn)和含铅锡合金(SnPb)。

    产品特点和优势


    独特功能与市场竞争力
    1. 高稳定性:X7R 陶瓷介质表现出极小的电容温度变化率,其温漂变化幅度仅限于 ±15%,适用于广泛的温度范围。
    2. 宽广的工作电压:电压等级从 500 V 到 3,000 V,特别适用于高电压电子电路设计。
    3. 优异的频率响应:低 ESR 和 ESL 特性使产品在高频下表现更佳。
    4. 环保合规:无铅、RoHS 和 REACH 认证,完全符合现代电子行业对绿色制造的要求。
    5. 丰富的选择:多种尺寸、电容值及端子选项,充分适应不同应用场景。

    应用案例和使用建议


    实际应用案例
    1. 充电站应用:为电动汽车充电站提供高稳定性的直流输出滤波。
    2. 液晶背光电路:用于驱动 LCD 背光所需的高频脉冲信号。
    3. 高压耦合和去耦电路:适合作为高频去耦和耦合器件,提升电源效率。
    使用建议
    - 在使用过程中需注意避免将 X7R 电容用于交流线路滤波或脉冲电路,因其可能引发表面放电问题。
    - 如需保护电路板上的组件免受外部污染,可以考虑添加表面涂层。

    兼容性和支持


    该产品与大多数主流电路板设计完全兼容,支持标准的回流焊接工艺。KEMET 提供全面的技术支持服务,涵盖产品选型、安装指导和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面放电现象 | 在外壳上增加保护涂层 |
    | 安装后容值偏离预期 | 检查工作电压是否超过额定值 |
    | 接触不良 | 确保焊接质量,必要时更换电容器 |

    总结和推荐


    综合评估
    KEMET 的 X7R 高压多层陶瓷电容器凭借其卓越的温度稳定性、宽广的电压范围以及高可靠性,成为现代电子电路的理想选择。它不仅适用于工业和汽车电子领域,还能很好地满足消费类电子产品的需求。
    推荐结论
    强烈推荐该系列产品给需要高性能、高稳定性的工程师和技术人员,尤其是在涉及高电压或极端温度条件下的电路设计中。此外,其广泛的尺寸和电压选择使其成为各种应用场合的首选。

C1210C152KGRAC7800参数

参数
电容值 1.5nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 3.2mm*2.5mm*2.5mm
通用封装 1210
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C1210C152KGRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210C152KGRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210C152KGRAC7800 C1210C152KGRAC7800数据手册

C1210C152KGRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
