CBR04C100F5GAC

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10pF ±1% C0G(NP0) 50V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 11M-CBR04C100F5GAC
供应商: 云汉优选
标准整包数: 1

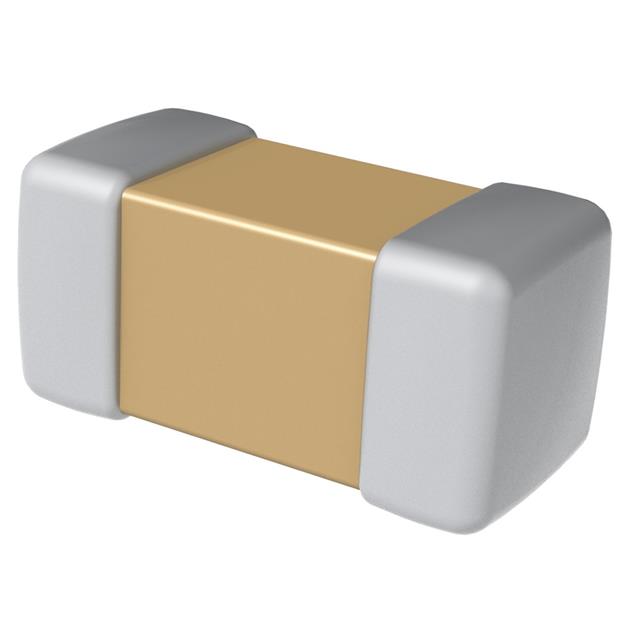

KEMET 陶瓷电容 CBR04C100F5GAC

CBR04C100F5GAC概述

    KEMET HiQ-CBR 系列陶瓷电容器技术手册解析

    1. 产品简介


    KEMET 的 HiQ-CBR 系列陶瓷电容器(MLCCs)采用 C0G 介质,专为高频(RF 和微波)应用而设计。这类电容器利用坚固且稳定的铜电极介质系统提供优异的低损耗性能(高 Q 值),并具备极低的有效串联电阻(ESR)。这些特性使其特别适合于谐振电路和需要高 Q 值及稳定电容特性的应用场合。

    2. 技术参数


    - 额定电压范围:6.3V 至 500V
    - 频率范围:1 MHz 至 50 GHz
    - 操作温度范围:-55°C 至 +125°C
    - 电容范围:0.1 pF 至 100 pF
    - 尺寸:0201、0402、0603、0805
    - 可用电容公差:±0.05 pF、±0.1 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%
    - 基底金属电极(BME)介电系统
    - 无铅且符合RoHS标准

    3. 产品特点和优势


    - 高 Q 值和低 ESR:这使得 HiQ-CBR 在谐振电路和需稳定电容特性的应用中表现出色。
    - 高自共振频率(SRF):适合高频应用。
    - 热稳定性:温度变化对电容的影响极小,限制在±30 ppm/°C。
    - 无压电噪声:不会产生因电压变化引起的电容波动。
    - 无时间衰减:电容不会随着时间发生衰退。
    - 无极性:简化安装过程,减少安装问题。

    4. 应用案例和使用建议


    HiQ-CBR 电容器广泛应用于多种电路中,包括但不限于:
    - 射频功率放大器
    - 混频器
    - 振荡器
    - 低噪声放大器
    - 滤波网络
    - 天线调谐
    - 定时电路
    - 延迟线
    - MRI 成像线圈
    针对这些应用场景,建议根据具体需求选择合适尺寸和电压等级的产品,并注意焊接工艺以确保最佳性能。

    5. 兼容性和支持


    KEMET HiQ-CBR 系列电容器仅提供纸带包装(7英寸卷盘),无法选择其他包装方式。如果需要非标准包装,请联系 KEMET 以获取定制服务。此外,该产品符合RoHS和无铅标准,确保绿色环保。

    6. 常见问题与解决方案


    - 问题:如何正确测量电容?
    解决方法:确保在恒定电压水平下进行测量。建议使用具有自动电平控制(ALC)功能的仪器,例如HP4284或Agilent E4980。
    - 问题:如何理解介电耐压(DWV)?
    解决方法:介电耐压是指电容器可以承受的瞬时电压。它通常超过正常和连续工作的电压。
    - 问题:如何验证绝缘电阻(IR)?
    解决方法:绝缘电阻是通过将兆欧姆-微法尔姆值除以电容并比较到千兆欧姆限值得出的。选择两个值中较低的一个。

    7. 总结和推荐


    KEMET HiQ-CBR 系列陶瓷电容器凭借其卓越的高频性能、高稳定性以及广泛的适用范围,在各类射频和微波应用中表现出色。其稳定的电容特性和低损耗使得它成为高端电路的理想选择。如果你需要一个能够在苛刻环境下可靠工作的电容器,那么 KEMET HiQ-CBR 是一个值得考虑的选项。

CBR04C100F5GAC参数

参数
电容值 10pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CBR04C100F5GAC厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CBR04C100F5GAC数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CBR04C100F5GAC CBR04C100F5GAC数据手册

CBR04C100F5GAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.22
100+ ¥ 0.21
300+ ¥ 0.2
1000+ ¥ 0.19
5000+ ¥ 0.18
库存: 2341
起订量: 10 增量: 10000
交货地:
最小起订量为:10
合计: ¥ 2.2
