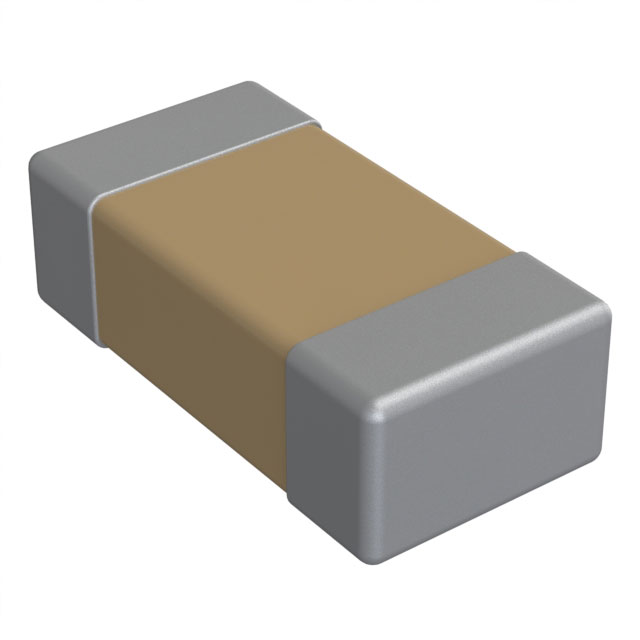

C0402C271J5GACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 270pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: A-C0402C271J5GACAUTO
供应商: 云汉优选
标准整包数: 10000
KEMET 陶瓷电容 C0402C271J5GACAUTO

C0402C271J5GACAUTO概述

    KEMET Automotive Grade C0G Surface Mount Multilayer Ceramic Chip Capacitors

    1. 产品简介


    KEMET的汽车级系列表面贴装电容器(SMD MLCCs)采用了C0G介电材料,适用于各种需要在恶劣环境下提供可靠性能的应用。无论是引擎舱内还是车内环境,这些器件都突显了对关键和安全的汽车电路所要求的坚固性。KEMET汽车级系列电容器满足了汽车电子委员会AEC-Q200标准的严格测试协议和检查标准,以应对潜在的恶劣环境条件。
    C0G介电材料的最大操作温度为125°C,属于“稳定”类别。电子工业联盟(EIA)将C0G介电材料归类为I类材料,这类材料具有温度补偿特性,适合于谐振电路或需要高Q值和稳定性电容特性的应用。C0G介电材料的电容随时间和电压的变化可以忽略不计,且在−55°C至+125°C温度范围内电容变化仅限于±30 ppm/°C。

    2. 技术参数


    以下是此产品的详细技术规格和技术特性:
    - 操作温度范围: −55°C 至 +125°C
    - 温度系数: ±30 ppm/°C
    - 直流耐压能力 (DWV): 250%额定电压(持续5秒)
    - 损耗因数 (DF): 最大限值 0.1% @ 25°C
    - 绝缘电阻 (IR): 最低限值 1,000 MΩ·μF 或 100 GΩ @ 25°C
    - 额定电压范围: 10 V, 16 V, 25 V, 50 V, 100 V, 200 V, 250 V
    - 电容范围: 0.5 pF 至 0.47 μF
    - 电容公差: ±0.10 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, ±20%
    - 封装尺寸: EIA 0402, 0603, 0805, 1206, 1210, 1812, 2220

    3. 产品特点和优势


    - AEC-Q200认证: 满足汽车电子行业最高标准。
    - 无铅, RoHS和REACH合规: 环保材料。
    - 超低ESR和ESL: 保证优异的电气性能。
    - 高热稳定性: 在极端条件下表现卓越。
    - 高纹波电流能力: 能承受更高的电流波动。
    - 时间无关的电容稳定性: 不会随时间衰减。
    - 非极化设计: 安装简便。
    - 全纯锡电镀终端: 优秀的可焊性。

    4. 应用案例和使用建议


    典型应用包括:时钟电路、调谐电路、低损耗电路、脉冲电路、高压电路、去耦电路、旁路电路、滤波电路、瞬态电压抑制电路和储能电路。例如,在汽车引擎控制系统中,该电容器可以用于调节发动机运行参数,确保发动机在各种条件下都能正常运行。
    建议在安装过程中确保终端焊接到电路板上,并选择合适的焊接方法(如回流焊或波峰焊),以确保长期的稳定性和可靠性。

    5. 兼容性和支持


    该产品可以与其他符合EIA标准的封装尺寸的电子元件兼容。KEMET公司提供了详尽的产品变更通知(PCN)和生产零件批准过程(PPAP),确保产品在生命周期内的质量和可靠性。

    6. 常见问题与解决方案


    - Q: 如何测试电容?
    A: 使用HP4284或Agilent E4980,打开自动电平控制(ALC)功能。
    - Q: 如何确保焊接质量?
    A: 选择合适的焊接方法(如回流焊或波峰焊),并使用纯锡电镀终端,以获得良好的焊接效果。
    - Q: 如何应对高温和湿度?
    A: 使用该电容器经过验证的高热稳定性和高湿度抵抗能力,确保其在恶劣环境下的性能。

    7. 总结和推荐


    总的来说,KEMET的汽车级C0G表面贴装多层陶瓷芯片电容器(SMD MLCCs)是一款高性能、高可靠性、符合环保标准的产品。它适用于多种汽车和工业应用,特别是在高可靠性和恶劣环境条件下。推荐购买和使用该产品,特别是在要求高精度和稳定性的应用场合。
    此产品不仅能够满足汽车电子产品的需求,而且还能在其他高要求的工业应用中表现出色。因此,强烈推荐在相关项目中采用这款电容器。

C0402C271J5GACAUTO参数

参数
电容值 270pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C0402C271J5GACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0402C271J5GACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0402C271J5GACAUTO C0402C271J5GACAUTO数据手册

C0402C271J5GACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 0.0388
库存: 10180
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 388
直接购买
加入购物车
