F863DS105K310ZV047

产品分类:
厂牌: KEMET
产品描述:
供应商型号: 4241945
供应商: 海外现货
标准整包数: 10

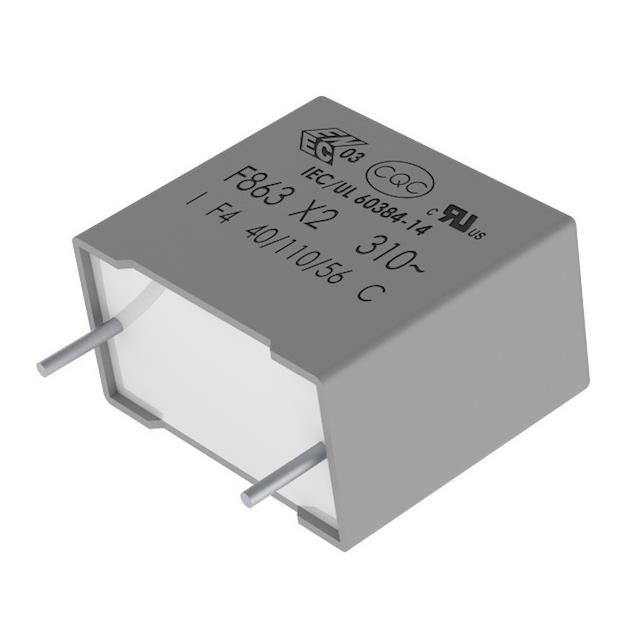

KEMET  F863DS105K310ZV047

F863DS105K310ZV047概述

    F863H 系列金属化聚丙烯薄膜交流线路滤波电容器技术手册

    产品简介


    F863H系列是KEMET公司生产的金属化聚丙烯薄膜交流线路滤波电容器,适用于极端环境条件下的应用。该系列产品专为汽车应用设计,满足AEC-Q200标准的要求,具有高可靠性和耐用性。由于其优异的性能,F863H系列广泛应用于室内应用中的并联连接及主电源串联电路中,尤其是在恶劣环境下要求高性能的应用场景中。

    技术参数


    - 额定电压: 310 VAC 50/60 Hz
    - 电容范围: 0.1 - 15.0 µF
    - 引脚间距: 15.0 - 37.5 mm
    - 电容容差: ±20%, ±10%
    - 气候类别: 40/125/56, IEC 60068-1
    - 带卷包装: 符合IEC 60286-2
    - 符合RoHS标准,无铅端子
    - 工作温度范围: -40°C 到 +125°C
    - 工厂测试: 在1900 VDC下进行100%筛选测试
    - 认证: ENEC, UL, cUL, CQC
    - 最大电压: 额定电压为310 VAC,在温度低于80°C时的峰值电压频率范围可参考数据表

    产品特点和优势


    F863H系列的主要优势包括:
    - 严格的质量控制: 所有电容器在生产过程中都会接受严格的筛选测试,确保质量稳定。
    - 广泛的认证: 拥有多项国际标准认证(ENEC, UL, cUL, CQC),符合各种应用需求。
    - 宽泛的工作温度范围: 电容器能够在-40°C到+125°C的极端温度下正常工作,适应恶劣环境。
    - 优秀的阻燃性能: 采用自熄树脂封装,符合UL 94 V-0标准。
    - AEC-Q200认证: 满足汽车电子领域的严苛标准,适合汽车及其他需要高可靠性组件的应用。

    应用案例和使用建议


    典型应用场景包括并联和串联连接的主电源滤波,尤其是在汽车和其他需要在恶劣环境中稳定工作的设备中。考虑到这些电容器的工作条件,建议在安装和焊接过程中遵循制造商提供的指导,以避免高温对电容器造成损害。
    具体使用建议:
    - 焊接过程: 建议使用波峰焊接工艺,并且严格遵守制造商推荐的温度曲线。
    - 手动焊接: 使用350°C(±10°C)的焊接铁,焊接时间不超过3秒。
    - 选择性焊接: 虽然推荐,但需小心处理,避免过度加热损坏电容器。

    兼容性和支持


    F863H系列电容器与多种设备和电路板兼容,支持RoHS标准,符合环保要求。KEMET公司提供了详细的技术文档和在线模拟工具(如K-SIM和K-LEM),帮助用户更好地理解和应用该系列产品。此外,厂商还提供详细的安装指南和维护支持。

    常见问题与解决方案


    1. 焊接损坏:
    - 解决方法:严格按照焊接工艺指南操作,不要超过推荐温度和时间。
    2. 电容值变化:
    - 解决方法:检查工作温度是否超出额定范围,调整工作环境以保持在指定范围内。
    3. 绝缘电阻下降:
    - 解决方法:确认电容器未受到过压冲击,重新检查电路连接。

    总结和推荐


    总体来看,F863H系列金属化聚丙烯薄膜电容器具有出色的性能、高可靠性以及广泛的应用范围。对于那些需要在极端条件下运行的电子产品,特别是汽车应用,这一系列电容器是一个理想的选择。因此,我们强烈推荐使用F863H系列电容器,以确保您的设备能够在各种严苛环境中可靠运行。

F863DS105K310ZV047参数

参数
包装方式 散装

F863DS105K310ZV047厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F863DS105K310ZV047数据手册

厂牌 PDF简要描述 下载
KEMET KEMET F863DS105K310ZV047 F863DS105K310ZV047数据手册

F863DS105K310ZV047封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.8228
50+ ¥ 4.3213
360+ ¥ 4.2441
720+ ¥ 4.2441
1080+ ¥ 4.2441
2160+ ¥ 4.1669
4320+ ¥ 4.1669
8280+ ¥ 4.1669
库存: 687
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 48.22
