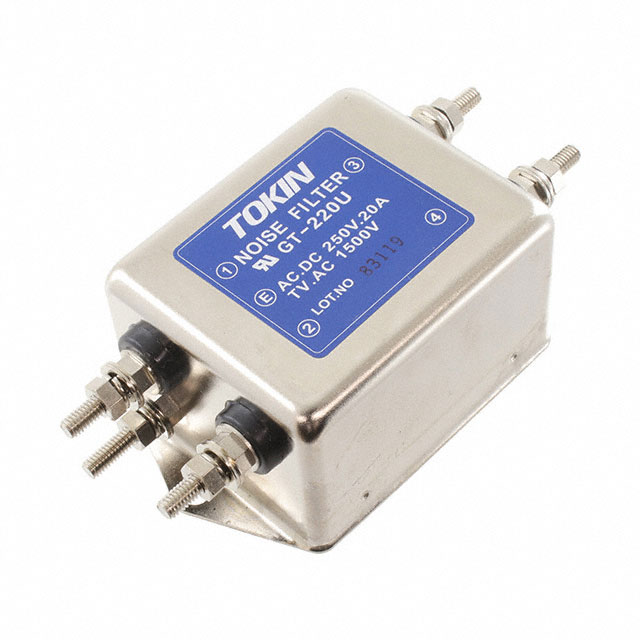

GT-220U

产品分类: 其他滤波器
厂牌: KEMET
产品描述: Power Line Filter 50Hz/60Hz 20A 250VAC/250VDC Threaded Stud Flange Mount
供应商型号: 3290457
供应商: 海外现货
标准整包数: 1
KEMET 其他滤波器 GT-220U

GT-220U概述

    # KEMET GT金属箱单相滤波器技术手册

    产品简介


    KEMET GT金属箱滤波器是专为单相应用设计的电磁干扰(EMI)和射频干扰(RFI)滤波器。这些滤波器针对共模和差模噪声具有优化性能,广泛应用于工业设备、电子设备和自动售货机等领域。它们通过各种电气特性和宽泛的工作温度范围提供了卓越的性能表现。

    技术参数


    - 额定电压:250V AC/DC
    - 额定电流范围:3A 至 20A
    - 耐压能力:1,500 VAC(1分钟,线到地)
    - 绝缘电阻:最低300 MΩ(500VDC,1分钟,线到地)
    - 泄漏电流范围:0.5mA 至 1.0mA(250V/60Hz最大值)
    - 输入/输出终端类型:螺钉型和Faston型
    - 工作温度范围:-25°C至+55°C(不包括自发热)

    产品特点和优势


    1. 广泛的应用范围:适用于单相电源系统,覆盖多种应用场景。
    2. 优化的噪声过滤性能:特别优化了共模和差模噪声的过滤能力。
    3. 高可靠性:所有产品均通过UL、CSA和TÜV认证,符合RoHS标准。
    4. 温度适应性强:能够在较宽的温度范围内稳定工作,满足不同环境需求。
    5. 不同的终端类型选择:提供螺钉型和Faston型两种输入/输出终端类型,方便灵活安装。

    应用案例和使用建议


    应用案例
    - 工业设备:如电机驱动器、PLC控制设备。
    - 电子设备:如医疗设备、家用电器。
    - 自动售货机:保证设备的稳定运行,提高客户满意度。
    使用建议
    1. 合理选择型号:根据具体应用场合和负载电流大小,选择合适的额定电流和终端类型的型号。
    2. 注意安装要求:严格按照推荐的扭矩值紧固接线端子,确保良好的接触性能。
    3. 防护措施:在高湿度、高温环境中存储时,采取适当的防护措施,避免长期暴露导致性能下降。

    兼容性和支持


    - 兼容性:KEMET GT金属箱滤波器可以与其他标准电子元器件配合使用,兼容性良好。
    - 技术支持:制造商提供详细的安装指导和技术支持服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. Q: 滤波器出现异常噪音
    - A: 检查输入电压是否正常,确认是否有其他干扰源存在。必要时,可以加装屏蔽层以减少干扰。
    2. Q: 滤波器过热
    - A: 检查负载电流是否超过额定值,确认散热条件是否良好。如果散热不佳,增加散热片或调整安装位置。
    3. Q: 接触不良
    - A: 按照推荐的扭矩值重新紧固接线端子,确保接触良好。

    总结和推荐


    综上所述,KEMET GT金属箱滤波器凭借其广泛的适用性、高可靠性和优秀的噪声过滤性能,在众多单相电源系统中表现出色。我们强烈推荐该产品给需要高性能EMI/RFI过滤解决方案的用户。对于希望在工业、电子设备和自动售货机等领域提高产品稳定性和可靠性的客户,这是一个理想的选择。

GT-220U参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 63.5mm*50.8mm*39mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

GT-220U厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

GT-220U数据手册

厂牌 PDF简要描述 下载
KEMET 其他滤波器 KEMET GT-220U GT-220U数据手册

GT-220U封装设计

查看详情并下载
Symbol
Footprint
3D Model
