GT-2150

产品分类: 其他滤波器
厂牌: KEMET
产品描述: Power Line Filter 50Hz/60Hz 15A 250VAC/250VDC Threaded Stud Flange Mount
供应商型号: 399-19906-ND
供应商: Digi-Key
标准整包数: 1
KEMET 其他滤波器 GT-2150

GT-2150概述

    KEMET GT 金属盒滤波器技术手册

    产品简介

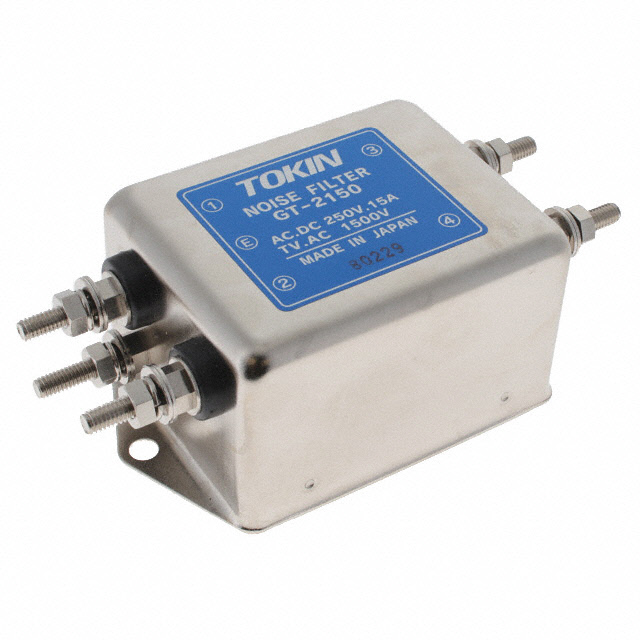

    KEMET GT 系列金属盒滤波器专为单相电源系统设计,能够有效过滤常见的共模和正常模式噪声。这些滤波器适用于工业设备、电子设备以及自动售货机等多种应用场景,能够确保设备的电磁兼容性(EMI/RFI)性能,提高系统的可靠性和稳定性。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 250V |
    | 额定电流范围 | 3A - 20A |
    | 耐压 | 1,500VAC (1分钟,线到地) |
    | 绝缘电阻 | ≥300 MΩ(500VDC,1分钟,线到地) |
    | 泄漏电流 | ≤1.0 mA (250V/60Hz) |
    | 输入/输出端子类型 | 螺丝型、Faston 型 |
    | 工作温度范围 | -25°C 至 +55°C (不包括自发热温度上升) |
    | 认证 | UL、CSA 和/或 TÜV |

    产品特点和优势


    1. 适应广泛的工作温度范围:从 -25°C 到 +55°C,适合各种恶劣环境。
    2. 多认证选项:提供 UL、CSA 和 TÜV 认证版本,确保产品的安全性和可靠性。
    3. RoHS 合规:满足环保标准,减少对环境的影响。
    4. 优化的噪声过滤能力:专门设计用于过滤共模和正常模式噪声,提高设备的 EMI/RFI 性能。
    5. 多种终端类型选择:螺丝型或 Faston 型输入/输出端子,便于灵活安装。

    应用案例和使用建议


    - 工业设备:在电机驱动、电源转换等设备中使用,可以显著降低干扰,提高设备的可靠性和安全性。
    - 电子设备:适用于各类电子产品,特别是在需要严格控制电磁干扰的场合。
    - 自动售货机:确保售货机内部电路不受外界电磁干扰影响,提高设备的稳定性和耐用性。
    使用建议:
    1. 在安装过程中,建议使用适当的扭矩工具(最大为螺丝:0.78N-m;地线:1.18N-m),以确保连接的可靠性。
    2. 定期检查连接处是否有松动现象,避免因接触不良导致的噪声增加。

    兼容性和支持


    KEMET GT 系列滤波器与其他标准电气元件具有良好的兼容性,可直接替换市场上常见的同类产品。KEMET 提供详尽的技术支持文档和售后服务,以帮助客户顺利使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常高 | 检查输入电压是否超过额定值,确认连接是否正确。|
    | 安装后噪声无明显改善 | 检查接线方式是否正确,考虑外部因素如电磁干扰源。|
    | 使用过程中温度上升异常 | 检查散热条件是否良好,避免过载使用。|

    总结和推荐


    KEMET GT 系列金属盒滤波器凭借其宽泛的工作温度范围、多种认证选择以及优化的噪声过滤能力,成为一款极具竞争力的产品。对于需要严控电磁干扰的应用场合,该系列产品无疑是理想的选择。强烈推荐在工业设备、电子设备以及自动售货机等场合中使用 KEMET GT 滤波器,以提高整体系统的稳定性和可靠性。

GT-2150参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 63.5mm*50.8mm*39mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

GT-2150厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

GT-2150数据手册

厂牌 PDF简要描述 下载
KEMET 其他滤波器 KEMET GT-2150 GT-2150数据手册

GT-2150封装设计

查看详情并下载
Symbol
Footprint
3D Model
