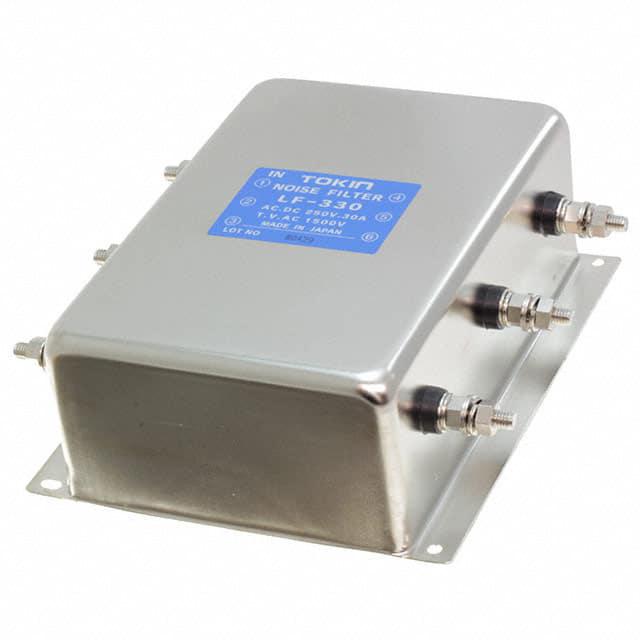

LF-330

产品分类: 其他滤波器
厂牌: KEMET
产品描述: Power Line Filter 60Hz 30A 250VAC/250VDC Threaded Stud Flange Mount
供应商型号: 3290478
供应商: 海外现货
标准整包数: 1
KEMET 其他滤波器 LF-330

LF-330概述

    KEMET LF Metal Box Filters 技术手册解析

    产品简介


    KEMET LF金属盒滤波器系列涵盖了单相和三相的需求,拥有多种不同的特性。这些滤波器旨在优化共模和正常模式噪声。输入/输出端子类型包括螺纹型和导线型。
    主要功能:
    - 用于降低电磁干扰(EMI)和射频干扰(RFI)。
    - 可应用于单相或三相电路。
    - 支持常见的工业设备、机床和逆变器等应用。
    应用领域:
    - 工业设备
    - 机床
    - 逆变器

    技术参数


    | 参数 | 单相/三相 | 额定电压 (V) | 额定电流范围 (A) | 漏电流 (mA) | 最大温升 (K) | 最高工作温度范围 (°C) | 端子类型 | 认证 | 重量 (g) |
    ||
    | LF-202U-1 | 单相 | 250 | 2 | 1.000 | 30 | -20°C to +55°C | 导线型 | UL | 95 |
    | LF-202-9 | 单相 | 250 | 2 | 0.005 | 30 | -25°C to +55°C | 导线型 | 50 |
    | LF-210 | 单相 | 250 | 10 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | UL | 590 |
    | LF-210N | 单相 | 250 | 10 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 650 |
    | LF-215N | 单相 | 250 | 15 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 650 |
    | LF-215F | 单相 | 250 | 15 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 650 |
    | LF-215U | 单相 | 250 | 15 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | UL | 650 |
    | LF-220N | 单相 | 250 | 20 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 1,200 |
    | LF-230N | 单相 | 250 | 30 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 1,200 |
    | LF-240 | 单相 | 250 | 40 | 1.000 | 40 | -20°C to +45°C | 螺纹型 | 3,200 |
    | LF-240P | 单相 | 250 | 40 | 1.000 | 40 | -20°C to +45°C | 螺纹型 | 3,200 |
    | LF-250 | 单相 | 250 | 50 | 1.000 | 40 | -20°C to +45°C | 螺纹型 | 4,000 |
    | LF-250P | 单相 | 250 | 50 | 1.000 | 40 | -20°C to +45°C | 螺纹型 | 4,000 |
    | LF-260N | 单相 | 250 | 60 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 6,500 |
    | LF-305 | 三相 | 250 | 5 | 1.000 | 30 | -20°C to +55°C | 螺纹型 | 650 |
    | LF-310 | 三相 | 250 | 10 | 1.000 | 30 | -20°C to +55°C | UL | 1,900 |
    | LF-315 | 三相 | 250 | 15 | 1.000 | 30 | -20°C to +55°C | 1,900 |
    | LF-320 | 三相 | 250 | 20 | 1.000 | 30 | -20°C to +55°C | 2,300 |
    | LF-330 | 三相 | 250 | 30 | 1.000 | 30 | -20°C to +55°C | 2,400 |
    | LF-340 | 三相 | 250 | 40 | 1.000 | 40 | -20°C to +45°C | 5,300 |

    产品特点和优势


    - 双共模扼流圈:可以有效减少电磁干扰。
    - 高压绝缘测试:部分型号(如LF–xxxP)支持高达2000 VAC(1分钟,线到地)的耐压测试。
    - 宽温度范围:额定工作温度范围为-25°C至+55°C,某些型号可以在更广泛的温度范围内工作。
    - RoHS合规:所有型号均符合RoHS标准。
    - UL认证:部分型号通过UL认证,适用于需要安全认证的应用。

    应用案例和使用建议


    - 工业设备:广泛应用于工厂自动化系统中的电源净化,以提高系统的稳定性和可靠性。
    - 机床:保护精密机床的控制电路免受外部干扰的影响。
    - 逆变器:确保逆变器内部电路免受外界电磁干扰。
    使用建议:
    - 在安装过程中,请确保严格按照制造商提供的扭矩要求紧固螺丝,避免过紧或过松导致接触不良。
    - 使用高质量的焊接材料和设备进行焊接,以确保良好的电气连接和长期稳定性。
    - 避免将滤波器暴露在高温、高湿度环境中,以免影响其性能。

    兼容性和支持


    - 兼容性:这些滤波器可以与大多数工业标准的电源线路兼容。
    - 支持:KEMET提供了详尽的技术文档和应用指南,确保用户能够正确安装和使用产品。此外,公司还提供技术支持和售后服务,帮助解决任何潜在的问题。

    常见问题与解决方案


    1. 问题:滤波器出现过热现象。
    解决方案:检查安装是否正确,确保符合推荐的扭矩值。如果仍然存在问题,可能需要重新选择更大容量的滤波器型号。

    2. 问题:滤波器无法通过耐压测试。
    解决方案:确认接线无误,尤其是地线的连接。如有必要,请联系KEMET的技术支持团队获取进一步指导。
    3. 问题:漏电流超过预期值。
    解决方案:检查线路是否正确接地,并确保所有连接都牢固可靠。如果问题依旧存在,可能需要考虑更换其他型号的滤波器。

    总结和推荐


    KEMET LF金属盒滤波器是一款功能强大且性能稳定的滤波器,适用于各种工业应用场景。其在宽温度范围内的表现尤为出色,具有较高的可靠性和安全性。对于需要处理高电流负载和严苛环境条件的应用,这些滤波器是一个理想的选择。考虑到其优异的性能和强大的技术支持,我们强烈推荐使用KEMET LF金属盒滤波器。

LF-330参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 180mm*120mm*65mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

LF-330厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LF-330数据手册

厂牌 PDF简要描述 下载
KEMET 其他滤波器 KEMET LF-330 LF-330数据手册

LF-330封装设计

查看详情并下载
Symbol
Footprint
3D Model
