VP3225K401R275

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 430V 400A 1 473V 350V 275V 13J 75pF@1kHz 3225 贴片安装 8mm*6.3mm*4.7mm
供应商型号: 12A-VP3225K401R275
供应商: 国内现货
标准整包数: 1000

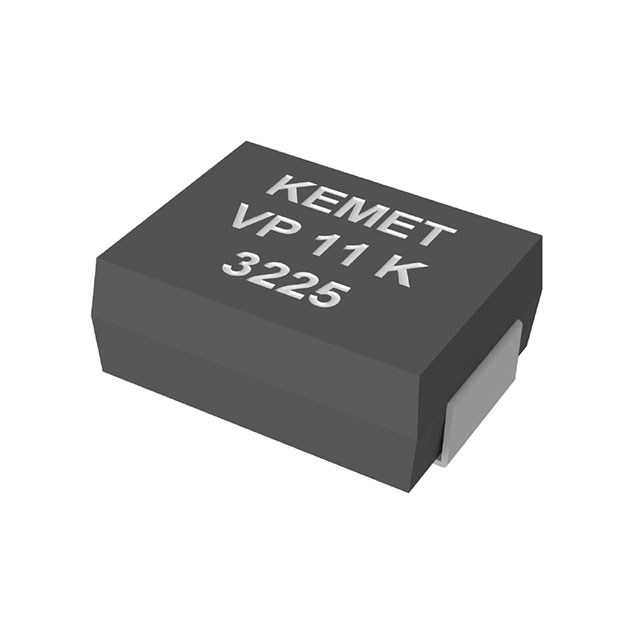

KEMET 压敏电阻 VP3225K401R275

VP3225K401R275概述

    KEMET VP 系列塑料封装压敏电阻技术手册

    产品简介


    KEMET VP系列是适用于低电压至中电压范围的表面贴装型塑料封装压敏电阻(Surge Suppression Devices)。该系列产品提供了直接表面贴装的无引线盘式压敏电阻的替代品,适用于5mm和7mm尺寸的产品。这种无卤素的热塑性封装符合UL 94 V–0标准,材料不可燃,且铜片接触。

    技术参数


    VP系列压敏电阻的技术规格如下:
    - 工作温度范围:-40°C 到 +85°C
    - 额定直流电压范围:85 VDC 到 385 VDC
    - 额定交流电压范围:60 VRMS 到 300 VRMS
    - 非重复性浪涌电流:400 A 到 1,200 A
    - 非重复性浪涌能量:3 J 到 30 J
    - 尺寸选项:3225和4032两种封装

    产品特点和优势


    VP系列压敏电阻的独特优势在于:
    - 符合RoHS 2 2011/65/EC和REACH标准,绿色环保
    - 高耐温性,可在-40°C到+85°C的宽温度范围内稳定工作
    - 可选的3225和4032两种尺寸封装,节省空间
    - 非燃烧性热塑性封装,安全性高
    - 大功率处理能力,最大非重复性浪涌电流可达1,200A

    应用案例和使用建议


    典型的使用场景包括医疗设备、集成电路和晶体管保护、移动通信设备、白色家电、娱乐电子设备、照明镇流器、远程控制及电表保护等领域。对于需要在湿度环境下工作的应用,这些压敏电阻也具有良好的可靠性。
    使用建议:
    - 在焊接过程中应注意避免过热,以防止损坏压敏电阻。
    - 存储时需注意温度和湿度控制,避免终端氧化影响焊接效果。
    - 压敏电阻安装时应确保与电源的连接稳定可靠,避免震动导致松动。

    兼容性和支持


    KEMET公司提供了详尽的焊接指南,支持Pb含焊料和无铅焊料的焊接过程。同时,还提供了一年的存储期保证,在此期间可以随时检查特定批次的可焊性。

    常见问题与解决方案


    1. 焊接不充分:确保焊接温度和时间控制得当,可以参考厂商提供的焊接曲线图。
    2. 外观异常:检查是否存在过度加热现象,必要时重新焊接。
    3. 性能下降:确认工作电压和温度范围是否符合要求,如有必要请进行环境应力测试。

    总结和推荐


    综上所述,KEMET VP系列压敏电阻以其高可靠性和广泛的应用范围,成为电子设备保护的理想选择。无论是工业控制还是消费电子产品,都能找到合适的型号。建议在选择使用时,根据具体应用需求选择合适的封装尺寸和电压等级,以达到最佳保护效果。

VP3225K401R275参数

参数
压敏电压 430V
浪涌电流 400A
最大交流电压 275V
电路数 1
最小压敏电压 -
不同频率时的电容 75pF@1kHz
能量 13J
最大压敏电压 473V
最大直流电压 350V
长*宽*高 8mm*6.3mm*4.7mm
通用封装 3225
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VP3225K401R275厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VP3225K401R275数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VP3225K401R275 VP3225K401R275数据手册

VP3225K401R275封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2758 ¥ 2.3002
10000+ $ 0.2675 ¥ 2.2312
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 2300.2
