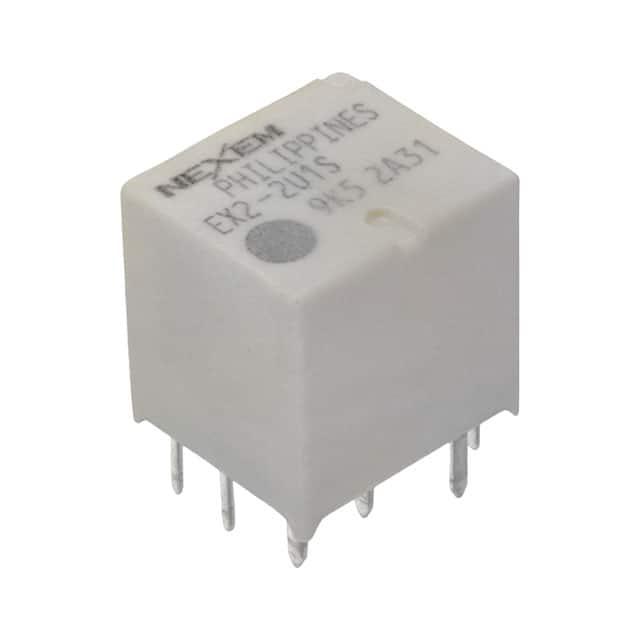

EX2-2U1S

产品分类: 其他继电器
厂牌: KEMET
产品描述: Automotive Relay
供应商型号: 551-EX2-2U1S
供应商: Mouser
标准整包数: 1
KEMET 其他继电器 EX2-2U1S

EX2-2U1S概述


    产品简介


    NEC新推出的EX2/EX1系列继电器是专为汽车电机和加热控制设计的PC板安装型产品。与现有的ET2和ET1系列相比,EX2系列实现了约60%的小型化,而EX1系列则实现了约50%的小型化。这些继电器因其高可靠性和高性能而在汽车行业中备受青睐。

    技术参数


    - 接触形式: EX2系列为1c x 2(分离),EX1系列为1c
    - 最大切换电压: 16Vdc
    - 最大切换电流: 30A(在16Vdc下)
    - 最小切换电流: 1A(在5Vdc下)
    - 最大承载电流:
    - 35A(持续时间最长2分钟,12Vdc,温度25°C)
    - 30A(持续时间最长2分钟,12Vdc,温度85°C)
    - 20A(持续时间最长2分钟,12Vdc,温度125°C)
    - 接触电阻: 4mΩ(初始测量,7A时)
    - 接触材料: 银氧化复合合金
    - 操作时间(不含回弹): 2.5ms(标称电压下典型值)
    - 释放时间(不含回弹): 3ms(标称电压下带二极管典型值)
    - 额定操作功率: 900mW
    - 绝缘电阻: 100MΩ(500Vdc时)
    - 耐压:
    - 开路触点间: 500Vac(最少1分钟)
    - 触点与线圈之间: 500Vac(最少1分钟)
    - 冲击和振动抗性:
    - 冲击: 非破坏性(98m/s²),破坏性(980m/s²)
    - 振动: 非破坏性(10到300Hz,43m/s²),破坏性(10到500Hz,43m/s²,200小时)
    - 工作温度范围: -40°C至+125°C
    - 线圈温升: 70°C/W(无接触载流)

    产品特点和优势


    EX2/EX1系列继电器具有诸多优势,包括但不限于体积减小、重量减轻以及高可靠性。具体来说:
    - 体积小: 相比于ET2系列,EX2系列体积减少了约60%,而EX1系列则减少了约50%。
    - 重量轻: EX2系列的重量仅为ET2系列的88%,EX1系列为78%。
    - 环境适应性强: 能够承受极端温度(-40°C至+125°C),并具备良好的冲击和振动抗性。
    - 耐用性好: 在机械操作方面,EX2系列可以实现高达1,000,000次操作,而电气寿命测试也显示其在严格的条件下表现稳定。

    应用案例和使用建议


    这些继电器广泛应用于汽车电机和加热控制,例如:
    - 电机控制: 用于各种电机的开闭控制。
    - 电磁阀控制: 管理液压系统中的电磁阀开关。
    使用建议:
    - 避免过载: 确保不超出最大额定值,以免造成异常发热和损坏。
    - 详细阅读手册: 设计应用前务必仔细阅读手册中的警告说明。

    兼容性和支持


    NEC提供了两种封装类型:密封型(Sealed)和非密封型(Unsealed)。其中,EX2/1-2U1S为密封型,EX2/1-2U1为非密封型。客户可以根据具体需求选择合适的型号。NEC还提供详尽的技术支持文档,以帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    - 问题: 过热
    - 解决方案: 确保继电器不处于过载状态,且周围温度适宜。

    - 问题: 功能失效
    - 解决方案: 检查是否有短路或其他电路问题,确认接线正确无误。

    总结和推荐


    NEC的EX2/EX1系列继电器凭借其紧凑的设计、高性能以及良好的环境适应性,在汽车电机和加热控制系统中表现出色。其优秀的耐用性和广泛的应用场景使其成为市场上极具竞争力的产品。综合考虑,这款继电器值得推荐给需要高可靠性和高效能的汽车应用场合。

EX2-2U1S参数

参数
继电器类型 -
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

EX2-2U1S厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EX2-2U1S数据手册

厂牌 PDF简要描述 下载
KEMET 其他继电器 KEMET EX2-2U1S EX2-2U1S数据手册

EX2-2U1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.002 ¥ 37.1986
10+ $ 3.586 ¥ 33.3319
25+ $ 3.19 ¥ 29.6511
100+ $ 2.8188 ¥ 26.2008
250+ $ 2.5056 ¥ 23.2895
500+ $ 2.3436 ¥ 21.7837
1000+ $ 2.1315 ¥ 19.8123
2000+ $ 2.058 ¥ 19.1291
库存: 2218
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.19
