VC0603K300R011

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 18V 30A 1 16.2V 198V 14V 11V 200mJ 210pF@1kHz 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: VC0603K300R011
供应商: 国内现货
标准整包数: 4000

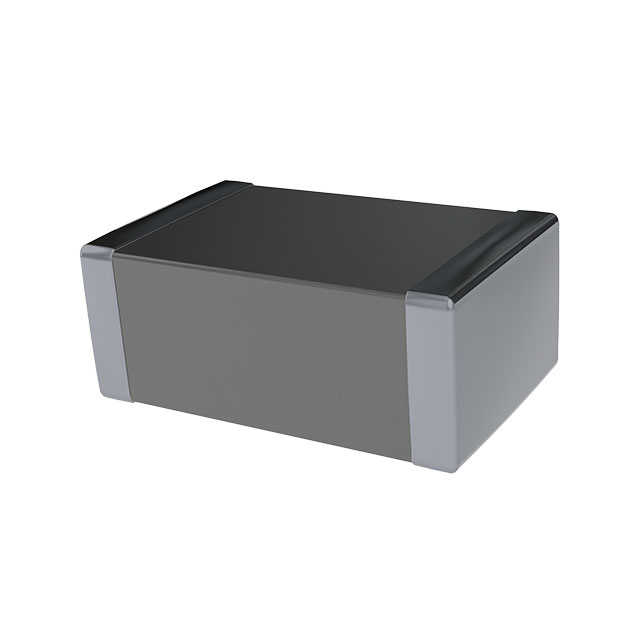

KEMET 压敏电阻 VC0603K300R011

VC0603K300R011概述

    KEMET VC系列低电压压敏电阻技术手册

    产品简介


    KEMET的VC系列低电压压敏电阻专为保护敏感电子设备免受低电压区域的高电压浪涌而设计。它们具有优异的瞬态能量吸收能力,得益于改进的能量体积分布和功率耗散。该系列产品广泛应用于移动电话和通信基础设施、输入/输出端口及控制器等领域,能够保护电路板上的集成电路和其他组件,抑制感应开关或其他瞬态事件(如浪涌电压)。此外,VC系列还可用于替代许多应用中的大尺寸表面贴装瞬态电压抑制二极管(TVS Zener),并可提供电磁兼容性(EMC)以实现最终产品的合规性,同时为IC和晶体管提供板载瞬态电压保护。

    技术参数


    - 工作环境温度范围:−55°C 至 +125°C
    - 额定直流工作电压范围:11 VDC 至 170 VDC
    - 适用封装尺寸:0603, 0805, 1206, 1210, 1812, 2220
    - 峰值单脉冲瞬态电流范围:30 A 至 1,200 A
    - 单脉冲浪涌能量范围:0.1 J 至 12.2 J
    - 响应时间:< 2 ns
    - 符合标准:RoHS 2 2011/65/EC, REACH, AEC-Q200

    产品特点和优势


    - 宽广的工作温度范围:从−55°C到+125°C,确保在极端环境下的可靠性。
    - 高效的能量吸收:由于改进的能量体积分布和功率耗散,能有效吸收瞬态能量。
    - 低钳位电压:Uc,进一步提高了防护效率。
    - 耐热焊锡性:与无铅焊料相容,符合JEDEC J–STD–020C和IEC 60068–2–58标准。
    - 高可靠性:通过多种环境和存储测试,确保长期稳定运行。

    应用案例和使用建议


    VC系列压敏电阻在多种设备中得到广泛应用,例如移动电话、通信基础设施和电路板级组件保护。具体应用包括:
    - 移动电话和通信基础设施:保护电信设备免受瞬态电压冲击。
    - 输入/输出端口及控制器:防止IC和其他组件因过电压损坏。
    - ESD保护:适用于符合IEC 1000–4–2、MIL-STD 883C Method 3015.7等标准的组件。
    使用建议:
    - 在进行波峰焊接时,先预热至接近峰值焊接温度,再逐渐升高温度,避免产生热冲击。
    - 使用无活化或弱活化的助焊剂,减少残留物导致的漏电流路径。
    - 完成焊接后,确保电路板冷却至低于50°C后再进行清洗,以减少热冲击风险。

    兼容性和支持


    VC系列压敏电阻采用屏障型端接,支持含铅或无铅焊接。该产品符合RoHS 2 2011/65/EC和REACH规定,提供广泛的电气特性和可靠性能。KEMET提供详细的焊接工艺指导和认证报告,确保产品在各种焊接环境下的兼容性和稳定性。

    常见问题与解决方案


    1. 问题:如何正确选择焊接助焊剂?
    - 解决方案:推荐使用非活化(R)助焊剂,如果不可行,则选用弱活化(RMA)助焊剂。避免使用含氯酸盐含量大于0.2%的活化(RA)助焊剂,因为这些助焊剂可能在组件周围形成高泄漏电流路径。
    2. 问题:如何防止热冲击?
    - 解决方案:建议在焊接前对组件进行预热,确保温度上升不超过每秒4°C,理想的温度梯度为每秒2°C。焊接过程中要严格控制峰值温度,以避免组件受损。

    总结和推荐


    KEMET的VC系列低电压压敏电阻以其广泛的温度适应范围、高效的能量吸收能力和可靠的焊接性能,在众多应用领域表现出色。它们不仅能够提供卓越的瞬态电压保护,还符合多项行业标准,是一款值得推荐的产品。对于需要高度可靠和高效瞬态电压保护的应用场合,VC系列是一个理想的选择。

VC0603K300R011参数

参数
压敏电压 18V
最大交流电压 11V
电路数 1
浪涌电流 30A
不同频率时的电容 210pF@1kHz
最大压敏电压 198V
最小压敏电压 16.2V
最大直流电压 14V
能量 200mJ
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VC0603K300R011厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VC0603K300R011数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VC0603K300R011 VC0603K300R011数据手册
