ESD-R-57-P

产品分类: 磁芯
厂牌: KEMET
产品描述:
供应商型号: 3365754
供应商: 海外现货
标准整包数: 1

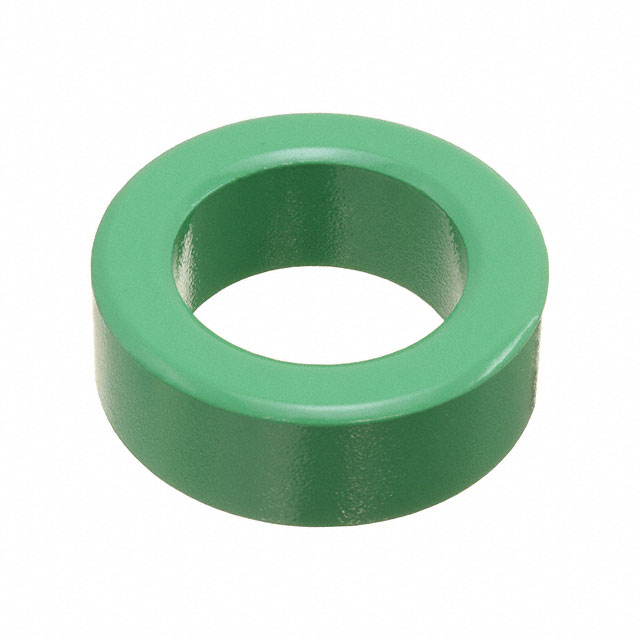

KEMET 磁芯 ESD-R-57-P

ESD-R-57-P概述

    ESD-R 系列铁氧体磁芯技术手册

    产品简介


    KEMET Electronics Corporation 的 ESD-R 系列铁氧体磁芯是专为圆电缆设计的产品。该系列提供了锰锌(MnZn)和镍锌(NiZn)两种材料的选择,适用于低频和高频范围内的应用。ESD-R 系列通过减少电路或系统中的噪声和电磁干扰(EMI),为多种消费电子产品和工业设备提供有效的防护。

    技术参数


    - 频率范围:MnZn 选项在 AM 频段(≤10 MHz),而 NiZn 选项则覆盖了 FM 频段(≤500 MHz)。
    - 安装方式:包括裸露型、涂层型和壳体型三种。
    - 尺寸:外径从 9.5 mm 到 61 mm 不等;内径从 5.0 mm 到 36 mm;厚度从 3 mm 到 28.8 mm。
    - 温度范围:裸露和涂层型:-25°C 至 +85°C;壳体型:-25°C 至 +60°C。
    - 阻燃等级:UL94 V-2。
    - 材质:主要包括 MnZn 5H、MnZn 7H 和 NiZn 700L。

    产品特点和优势


    - 材料多样性:提供了多种材料选项,可以根据具体的应用需求选择合适的频率范围。
    - 结构坚固:固态结构设计使得这些磁芯在恶劣环境下也能保持良好性能。
    - 广泛的适用性:可用于不同类型的电缆及各种消费电子产品和工业设备。

    应用案例和使用建议


    - 应用场景:适用于消费电子、空调、电源调节器、冰箱、洗衣机、工业设备、医疗设备、适配器、计算机、电信设备等。
    - 使用建议:
    - 在高频率应用中优先选择 NiZn 材质。
    - 对于低频应用,则可以选用 MnZn 材质以获得更好的传导噪声抑制效果。
    - 在多绕线的情况下,可以通过增加绕线圈数来提高阻抗,但这也会影响有效频率范围。

    兼容性和支持


    - 兼容性:KEMET EMI 磁芯与大多数标准类型的铁环芯兼容。
    - 支持和服务:KEMET 为用户提供详尽的技术支持和售后服务,包括产品安装、使用培训和故障排除等服务。

    常见问题与解决方案


    - Q: 在高温环境下磁芯性能如何?
    - A: 在高温环境下(最高温度限制为 40°C),请确保存储环境的湿度不超过 75% RH,并避免接触强磁场。

    - Q: 如何避免磁芯损坏?
    - A: 尽量避免机械冲击和极端温差,以免造成裂缝或其他损坏。

    总结和推荐


    KEMET 的 ESD-R 系列铁氧体磁芯凭借其多样化的材料选择、坚固的结构设计以及广泛的应用场景,在解决电路中的电磁干扰方面表现优异。无论是从技术规格还是实际应用来看,该产品都表现出色,强烈推荐给需要高效率噪声抑制的各类客户。如果您需要更详细的信息或技术支持,请联系 KEMET 官方渠道获取帮助。

ESD-R-57-P参数

参数
磁体体积 -
磁心因数(ΣI/A) -
电感系数(AI) -
直径 -
初始磁导率 -
容差 -
有效面积(Ae) -
磁芯材料 -
有效磁导率 -
磁路长度 -
磁路截面积 -
长*宽*高 59mm(长度)
安装方式 自由悬挂
零件状态 在售
包装方式 托盘

ESD-R-57-P厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESD-R-57-P数据手册

厂牌 PDF简要描述 下载
KEMET 磁芯 KEMET ESD-R-57-P ESD-R-57-P数据手册
