GTX-2200-Y0X

产品分类: 其他滤波器
厂牌: KEMET
产品描述: Power Line Filter EMI/RFI 50Hz/60Hz 20A 250VAC/560VDC Screw Flange Mount
供应商型号: N-GTX-2200-Y0X
供应商: 云汉优选
标准整包数: 1

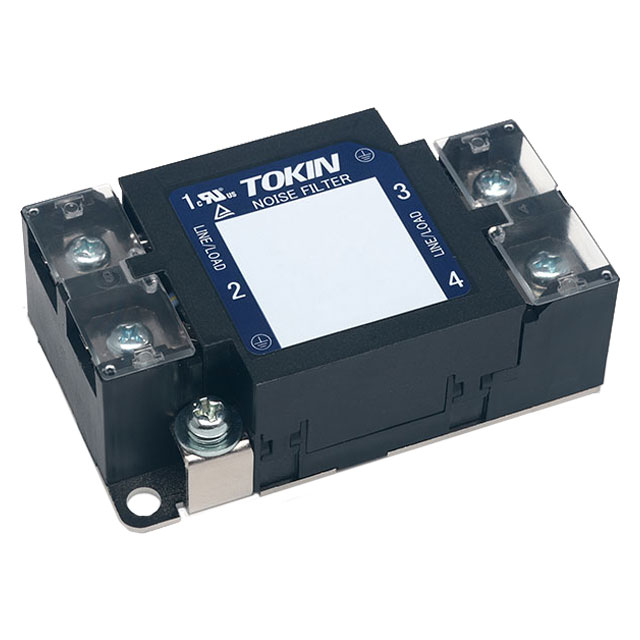

KEMET 其他滤波器 GTX-2200-Y0X

GTX-2200-Y0X概述

    高质量文章:KEMET GTX 塑料外壳单相滤波器技术手册

    产品简介


    KEMET GTX塑料外壳单相滤波器是一种专为满足电磁兼容(EMC)要求而设计的产品,适用于各种工业设备、通用逆变器、医疗设备及商业设备。通过采用纳米晶体芯材料,这些滤波器能够在紧凑尺寸下实现卓越的衰减特性。此外,提供了六种不同组合的Y电容器选择,以适应不同的逆变器拓扑结构。产品因其高机械密度而显得轻巧且紧凑。

    技术参数


    KEMET GTX滤波器具有如下技术规格和性能参数:
    - 额定电压:250 VAC (50/60 Hz),560 VDC(不适用于认证标准)
    - 额定电流范围:6至30 A
    - 耐压能力:1,500 VAC(线对地1分钟)
    - 绝缘电阻:在500 VDC下,线对地最小值为300 MΩ(1分钟)
    - 泄漏电流范围:在250 V/60 Hz下,最大值为0.01到4.60 mA
    - 输入/输出端子类型:螺丝接线端子
    - 工作温度范围:−25°C至+105°C(不包括自温升)
    - 认证机构文件号:UL/cUL E506378、TÜV Rheinland Japan Ltd. R50457083

    产品特点和优势


    - 高效能:通过纳米晶体芯材料,实现卓越的衰减特性。
    - 多样选择:提供多种Y电容器组合以适应不同需求。
    - 紧凑设计:高机械密度使产品轻巧且紧凑。
    - 合规性:符合RoHS指令和其他认证标准(如UL、c-UL和TÜV)。
    - 温度适应性:能在广泛的工作温度范围内稳定运行。

    应用案例和使用建议


    - 工业设备:适合用于需要高性能EMC过滤的工业控制系统。
    - 通用逆变器:适用于各种电源逆变应用。
    - 医疗设备:确保医疗设备的电磁兼容性。
    - 商业设备:例如电梯、空调系统等需要稳定运行的设备。
    使用建议:
    - 确保产品存储在正常工作环境中,避免暴露于高温、高湿度、腐蚀性大气和长期储存。
    - 建议在收到后12个月内使用产品。
    - 避免存储在强磁场附近。

    兼容性和支持


    - 该产品可以与各种工业控制系统兼容,广泛应用于多个行业。
    - KEMET提供详尽的技术支持和售后服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题1:泄漏电流超出预期范围。
    - 解决方案:检查连接线路和电容器是否正确安装,如有必要,更换电容器或调整电路配置。
    - 问题2:设备无法正常启动。
    - 解决方案:检查输入电压和频率是否在额定范围内,确保所有连接正确无误。
    - 问题3:设备过热。
    - 解决方案:确保设备周围通风良好,减少环境温度对设备的影响。如仍存在问题,可能需要调整电路设计。

    总结和推荐


    KEMET GTX塑料外壳单相滤波器是一款功能强大且高度可靠的产品,特别适用于需要严格电磁兼容性的应用场景。其紧凑的设计、出色的衰减特性和广泛的电流范围使其在市场上具有很高的竞争力。鉴于其广泛的适用性和优良的性能,强烈推荐用于各类工业、医疗和商业设备中。

GTX-2200-Y0X参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 75mm(长度)*44mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装

GTX-2200-Y0X厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

GTX-2200-Y0X数据手册

厂牌 PDF简要描述 下载
KEMET 其他滤波器 KEMET GTX-2200-Y0X GTX-2200-Y0X数据手册

GTX-2200-Y0X封装设计

查看详情并下载
Symbol
Footprint
3D Model
