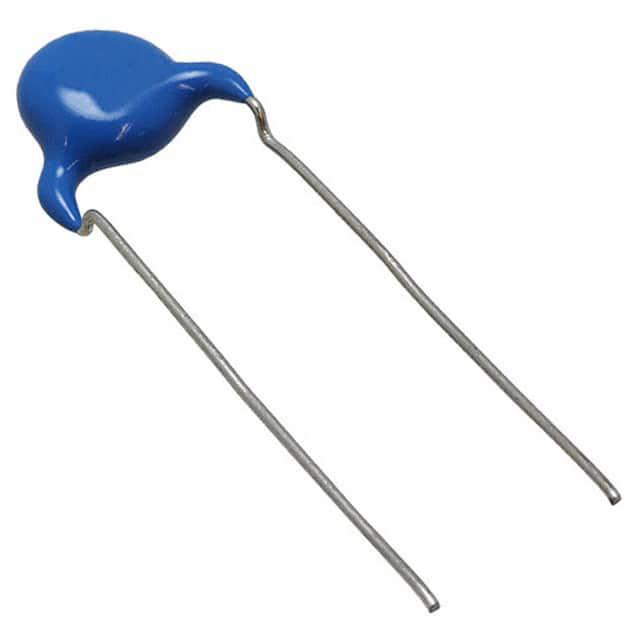

C907U102MZWDBAWL40

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±20% Y5U(E) 440V(AC) 通孔安装 7mm(长度)
供应商型号: N-C907U102MZWDBAWL40
供应商: 云汉优选
标准整包数: 500
KEMET 陶瓷电容 C907U102MZWDBAWL40

C907U102MZWDBAWL40概述


    产品简介


    KEMET公司的900系列封装径向引线陶瓷盘式电容器专门设计用于交流线路滤波抑制干扰的应用。这些电容器已获得国际认可的安全认证,适用于需要将潜在破坏性的线路瞬变和电磁干扰(EMI)排除在易受干扰设备之外的应用场合。它们也是抑制源端线扰动的理想解决方案。
    安全认证电容器分为X类和/或Y类电容器。X类电容器主要用于线对线(跨线)应用。在这种应用中,电容器失效不会导致人体触电风险,但可能导致火灾风险。Y类电容器主要用于线对地(旁路)应用。如果这种电容器失效,可能会导致触电危险。

    技术参数


    - 工作电压:线对线(X类)为440 VAC,线对地(Y类)为300 VAC。
    - 冲击测试标准:符合IEC标准60384要求。
    - 冲击耐压:分别达到4KV(X1)和5KV(Y2)。
    - 火焰测试标准:满足UL标准94 V-0要求。
    - 电容范围:10 pF至10 nF。
    - 容差:±5%,±10%,±20%。
    - 温度特性:可在-40°C至+125°C的温度范围内工作。
    - 绝缘电阻:最低10,000 MΩ(施加500 VDC后60 ±5秒)。
    - 质量因子(Q):30 pF及以上时≥1,000;30 pF以下时≥400。
    - 损耗因子(tanδ):≤2.5%(Y5P、Y5U)、≤5.0%(Y5V)。

    产品特点和优势


    - 安全标准认证:符合IEC 60384-14标准。
    - 可靠运行:最高可承受125°C的工作温度。
    - 多种配置:提供X1和Y2认证,7.5 mm和10 mm引脚间距选择。
    - 环保材料:无铅,符合RoHS标准,无卤素。
    - 高可靠性:预成型(压痕)或直引脚配置。
    - 非极性器件:安装方便。
    - 阻燃材料:符合UL 94 V-0标准。

    应用案例和使用建议


    - 典型应用:线对线滤波、线对地滤波、天线耦合、开关电源一次和二次耦合、电机和电机控制器、继电器、开关电源和逆变器的线路扰动抑制。
    - 使用建议:根据具体应用需求选择合适的电容值和引脚间距。考虑到高温工作环境,选择能够承受125°C的型号以确保可靠性。对于高频电路,优先选择高Q值的电容型号,以减少能量损耗。

    兼容性和支持


    这些电容器与其他标准电子元件具有良好的兼容性,可以在各种工业级应用中无缝集成。KEMET公司提供了详尽的技术支持和售后服务,包括电容值定制、引脚长度调整等,确保客户可以轻松使用和维护。

    常见问题与解决方案


    1. 问题:电容值测量不准确。
    - 解决办法:使用HP4284或Agilent E4980进行测量,开启自动电平控制(ALC)功能,保持恒定电压。
    2. 问题:引脚断裂。
    - 解决办法:确保在正常位置固定电容器主体,垂直于引脚轴施加10 N的拉力。
    3. 问题:焊接不良。
    - 解决办法:使用适合的焊锡温度(245°C ±5°C),浸入焊锡3.5±0.5秒,深度不超过1.5 mm。

    总结和推荐


    KEMET的900系列封装径向引线陶瓷盘式电容器凭借其优良的安全标准认证、可靠的高温性能和广泛的适用范围,在众多应用中表现优异。无论是需要线对线还是线对地滤波,抑或是其他复杂的电磁干扰抑制任务,这款电容器都能提供卓越的解决方案。因此,强烈推荐此产品用于工业级应用中。

C907U102MZWDBAWL40参数

参数
电容值 1nF
容差 ±20%
温度系数 Y5U(E)
额定电压 440V(AC)
长*宽*高 7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

C907U102MZWDBAWL40厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C907U102MZWDBAWL40数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C907U102MZWDBAWL40 C907U102MZWDBAWL40数据手册

C907U102MZWDBAWL40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.0774 ¥ 0.6577
4500+ $ 0.0628 ¥ 0.5341
9500+ $ 0.0592 ¥ 0.5029
10000+ $ 0.053 ¥ 0.4508
库存: 6000
起订量: 1500 增量: 500
交货地:
最小起订量为:1500
合计: ¥ 986.55
直接购买
加入购物车
