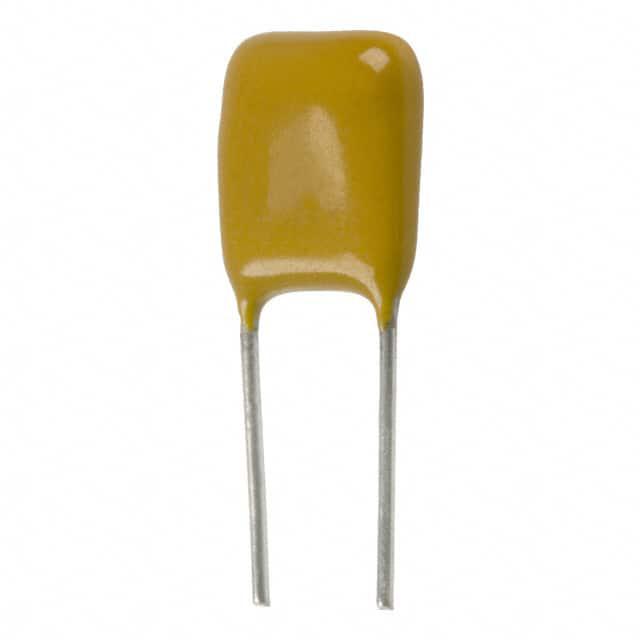

C320C272J1G5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 2.7nF ±5% C0G(NP0) 100V 通孔安装 5.08mm*3.18mm*7.36mm
供应商型号: 399-9778-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C320C272J1G5TA

C320C272J1G5TA概述

    # KEMET Goldmax 系列多层陶瓷电容器产品综述

    产品简介


    KEMET Goldmax 系列多层陶瓷电容器(MLCC)采用 C0G 介质材料,是高性能、稳定性的代表产品。这类电容器适用于需要高频率稳定性、低损耗的应用场合,如谐振电路、计时和调谐电路等。金黄色涂层保护的径向引脚设计提供了卓越的可靠性与环境适应能力,使得它能够在宽温度范围(-55°C 至 +125°C)内保持稳定性能。
    主要功能与特点
    - 高温操作能力:支持高达 125°C 的工作温度。
    - 稳定性:C0G 材料具有极小的温度系数,提供 ±30 ppm/°C 的精度。
    - 长期稳定性:无电容随时间衰减现象。
    - 无极性:适合多种电路设计。
    应用领域
    - 谐振电路
    - 时钟和频率控制电路
    - 高速信号处理
    - 军事与航天系统

    技术参数


    以下是根据技术手册提取的关键技术参数列表:
    | 参数名称 | 描述 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 电容变化率(TCC) | ±30 ppm/°C |
    | 电压等级 | 25V, 50V, 100V, 200V, 250V |
    | 容值范围 | 1pF 至 0.47µF |
    | 允许误差 | ±0.5pF, ±1%, ±2%, ±5%, ±10% |
    | 绝缘电阻 | ≥100 GΩ |
    | 尺寸规格 | 多种尺寸可选,对应不同的引脚间距(如 0.100", 0.200") |

    产品特点和优势


    Goldmax 系列凭借多项显著优势在市场上脱颖而出:
    - 耐久性强:完全符合 UL 94V-0 的阻燃标准,确保安全性。
    - 兼容性好:适用于多种标准接口及电路设计。
    - 环保友好:无铅化处理,符合 RoHS 和 REACH 规范。
    - 低损耗因子:表现出优异的高频性能。
    - 广泛的适用性:可用于脉冲电流抑制、能量存储等多种场景。
    应用案例与使用建议
    典型应用场景包括但不限于:
    - 高精度振荡器电路
    - 通信设备中的滤波器单元
    - 工业自动化控制系统
    对于这些用途,建议在选择具体型号时需考虑其额定电压、电容值大小等因素以匹配实际需求;同时,在焊接过程中应避免过度加热以免影响元件性能。

    兼容性和支持


    Goldmax 产品与其他主流电子产品高度兼容,并且 KEMET 提供了详尽的技术文档和支持服务,包括样品请求、技术支持热线等,帮助客户快速解决问题并优化设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度波动导致异常 | 使用更高温区的产品或改进散热机制 |
    | 焊接后出现虚焊 | 检查焊接工艺是否符合要求 |
    | 性能不符合预期 | 检查是否正确选择了所需参数 |
    总结与推荐
    总体而言,KEMET Goldmax 系列多层陶瓷电容器凭借其出色的稳定性和广泛的适用范围,在众多关键应用场合中展现出强大的竞争力。特别是针对那些对精度和可靠性要求极高的场合,这款产品无疑是理想的选择。因此,强烈推荐给需要此类高性能电容器的专业人士和企业用户。

C320C272J1G5TA参数

参数
电容值 2.7nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 5.08mm*3.18mm*7.36mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

C320C272J1G5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C320C272J1G5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C320C272J1G5TA C320C272J1G5TA数据手册

C320C272J1G5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
