C1210C225K3RAL7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 2.2μF ±10% X7R 25V 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号:
供应商:
标准整包数: 0

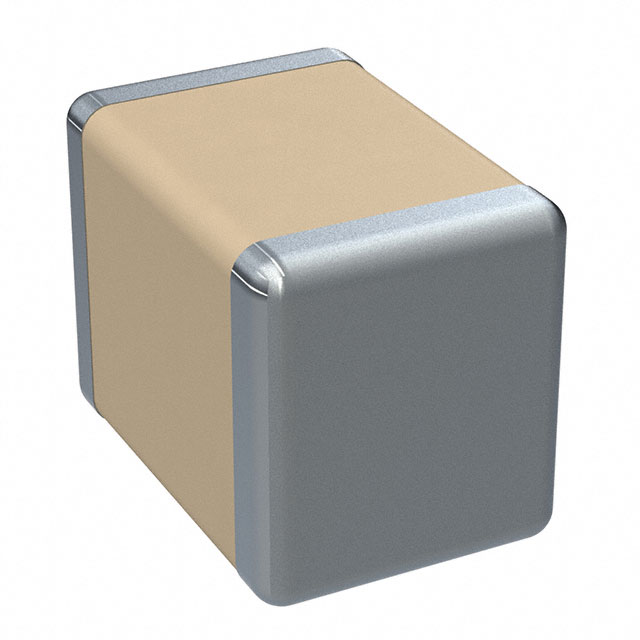

KEMET 陶瓷电容 C1210C225K3RAL7800

C1210C225K3RAL7800概述

    # KEMET Commercial "L" SnPb Termination Surface Mount Multilayer Ceramic Chip Capacitors (SMD MLCCs)

    产品简介


    基本介绍
    KEMET Commercial "L" 系列表面贴装多层陶瓷芯片电容器(SMD MLCCs)是一款专为高可靠性应用设计的产品,采用锡铅(SnPb)端金属化处理并以X7R介电材料为基础。此系列电容器广泛应用于军用、航天以及其他对可靠性要求极高的工业领域。其显著特点是能够在宽广的工作温度范围内(-55°C 至 +125°C)保持稳定性能,并具有坚固可靠的端接系统。
    主要功能
    - 温度稳定的X7R介电材料,适合旁路和去耦应用。
    - 提供非极性设计,减少了安装时的复杂性。
    - 高达250V的直流电压等级,适合多种电压需求。
    - 容量范围从10pF到22μF,适用于广泛的电路设计需求。
    应用领域
    - 军事装备
    - 航空航天系统
    - 工业控制设备
    - 高频信号处理电路

    技术参数


    规格及性能参数
    | 参数 | 描述 |

    | 操作温度范围 | -55°C至+125°C |
    | 容量范围 | 10pF 至 22μF |
    | 容量公差 | ±5%,±10%,±20% |
    | 额定电压范围 | 6.3V 至 250V |
    | 介电材料 | X7R,符合EIA标准 |
    | 电容稳定性 | 在-55°C至+125°C之间变化不超过±15% |
    电气特性
    - 失效电压:额定电压的250%
    - 泄漏电流:每微法拉1μA
    - 绝缘电阻:≥10GΩ或≥1000MΩ·μF
    工作环境
    - 工作湿度:<85% RH(无凝结)

    产品特点和优势


    独特功能
    - 宽温域适应性:支持极端环境下的稳定运行。
    - 高可靠性:通过严格的内部测试,确保在恶劣条件下的使用寿命。
    - 灵活尺寸:提供从0402到2225等多种封装尺寸,满足不同设计需求。
    市场竞争力
    相比其他同类产品,KEMET Commercial "L" 系列具备更高的温度稳定性和更强的机械强度,尤其适用于航空航天和军事领域,这些领域对产品的长期可靠性和抗干扰能力有着严格要求。

    应用案例和使用建议


    实际应用场景
    在军用雷达系统中,由于需要长时间暴露于高温或低温环境中,此款电容器能够保证电路的正常运作。此外,在航天器电源管理系统中,其高耐压能力和良好电容稳定性有助于提高系统的整体效率和安全性。
    使用建议
    - 对于高频率应用场合,应优先选择高精度(±5%)的产品以减少误差。
    - 在高湿度环境下使用时,建议增加额外的防潮措施。

    兼容性和支持


    兼容性
    KEMET Commercial "L" 系列可与多种主流电子元器件配套使用,具体兼容性请参考制造商提供的详细文档。
    支持服务
    KEMET公司为客户提供全面的技术支持,包括样品供应、工程咨询和技术培训等服务。同时,公司承诺提供长期稳定的供应链管理,确保客户始终拥有可靠的采购来源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器老化导致容量下降 | 定期更换电容器,遵循制造商建议的更换周期 |
    | 长时间运行后绝缘电阻降低 | 检查电路板清洁情况,必要时进行清理 |
    | 安装过程中出现焊接不良 | 确保焊接温度和时间符合规范要求 |

    总结和推荐


    评估

    总结


    KEMET Commercial "L" 系列表面贴装多层陶瓷芯片电容器以其出色的温度稳定性和可靠性成为高可靠性应用的理想选择。其广泛的容量范围、多样化的封装选项以及良好的市场口碑使其在市场上占据重要地位。
    推荐意见
    对于需要高性能和高可靠性的应用场景,如军用和航天领域,强烈推荐使用KEMET Commercial "L" 系列电容器。对于普通消费级电子产品,虽然其成本相对较高,但其优异的质量表现仍然值得考虑。

C1210C225K3RAL7800参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1210C225K3RAL7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210C225K3RAL7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210C225K3RAL7800 C1210C225K3RAL7800数据手册

C1210C225K3RAL7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
