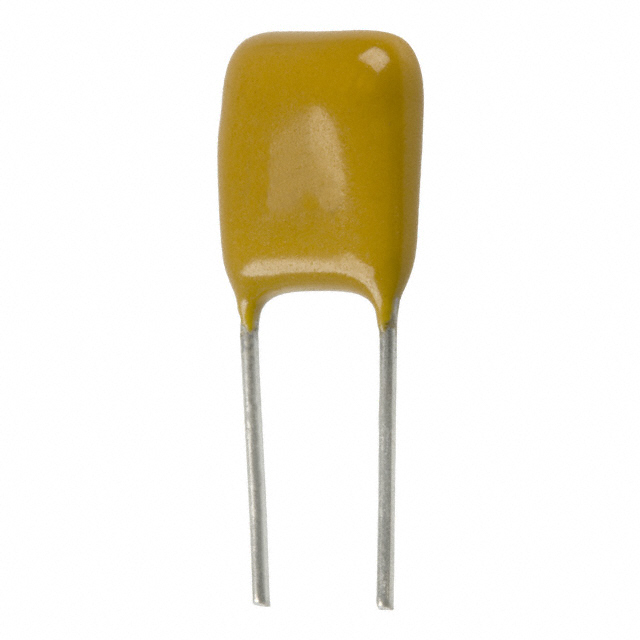

C315C120J2G5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 12pF ±5% C0G(NP0) 200V 通孔安装 3.81mm*2.54mm*4.66mm
供应商型号: 399-14060-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C315C120J2G5TA

C315C120J2G5TA概述

    高质量文章:KEMET Goldmax 300 系列多层陶瓷电容器技术手册解读

    一、产品简介


    KEMET Goldmax 300 系列是具有高可靠性的径向引线型多层陶瓷电容器(MLCC),采用C0G介电材料制造,其核心优势在于极高的温度稳定性与精度。这些电容器适用于严苛的工作环境,适合用于需要低损耗、高Q值和稳定电容特性的电路设计,例如振荡电路、滤波器、瞬态电压抑制器及脉冲电路等。其工业级和商业级规格为不同需求提供了多样化选择。

    二、技术参数


    以下为 KEMET Goldmax 300 系列的详细技术规格:
    | 参数项 | 技术参数 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 电容温度系数 | ±30 ppm/°C (-55°C 至 +125°C) |
    | 额定电压范围 | 25VDC、50VDC、100VDC、200VDC 和 250VDC |
    | 电容范围 | 1 pF 至 0.47 μF |
    | 电容公差 | ±0.5 pF、±1%、±2%、±5%、±10% |
    | 绝缘电阻 | ≥100 GΩ 或 ≥1,000 MΩ·µF |
    | 耐压能力 | 额定电压的250%,持续5秒 |
    | 损耗因子 (DF) | ≤0.1% @ 25°C |
    | 封装形式 | 单面焊锡镀膜(标准为100%纯锡镀膜) |
    | 阻燃等级 | 符合UL 94V-0标准 |
    三、产品特点与优势
    1. 卓越的温度稳定性:C0G介电材料拥有零温度系数和极小的温度依赖性,特别适合高温工作环境。
    2. 极低ESR和ESL:具备高效的高频性能,支持大电流脉冲电路的设计需求。
    3. 高可靠性:提供100%锡铅无卤化封装,满足RoHS和REACH环保要求。
    4. 广泛适用性:支持多种额定电压与电容值,覆盖广泛的应用领域。
    5. 安装便捷:支持100%纯锡镀膜或可定制的Sn60/Pb40镀膜,提升焊接兼容性。
    四、应用案例与使用建议
    KEMET Goldmax 300 系列电容器典型应用于以下场景:
    1. 振荡电路:由于其稳定电容和低温度漂移特性,适合用于振荡器和谐振电路。
    2. 滤波器:适用于需要高Q值的滤波器设计,如音频电路或射频电路。
    3. 瞬态电压保护:高能效处理瞬间电压突变。
    4. 能量存储:用于低功耗电路的能量缓冲。
    使用建议:
    - 在高功率应用中,注意电容器的电压裕度设计,避免长期过载运行。
    - 搭配适当的电路板布局以减少寄生效应,确保最佳性能。
    - 定期检查电容老化情况,必要时更换以保证电路的稳定性。
    五、兼容性与支持
    1. 兼容性:可轻松适配标准Tape & Reel或Ammo Pack包装形式,广泛兼容自动化生产线。
    2. 技术支持:KEMET提供详尽的配套文档和技术支持服务,涵盖失效分析和可靠性测试。
    3. 售后服务:根据订单需求,支持定制化镀膜选项。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值异常 | 检查安装是否正确,测量是否存在静电干扰。 |
    | 温漂超出预期 | 选用更高等级的C0G介电材料替换,重新校准电路设计。 |
    | 焊接不良 | 使用适当的焊接工艺并确保电容器表面清洁。 |
    | 容量衰减 | 确保电路设计未超压运行,定期进行电路维护。 |
    七、总结与推荐
    KEMET Goldmax 300 系列以其优异的温度稳定性和高可靠性成为多领域关键电路的理想选择。其灵活的电容范围、紧凑的封装设计以及环保材料的应用,使其在市场中极具竞争力。对于需要高精度电容且对性能要求严格的工程师而言,这一系列电容器是不可错过的选择。综上所述,我们强烈推荐此产品作为高端应用的核心组件。
    最终结论:高度推荐!
    版权说明:本文引用自KEMET Electronics Corporation官方技术手册,所有知识产权归KEMET公司所有。

C315C120J2G5TA参数

参数
电容值 12pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 3.81mm*2.54mm*4.66mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装

C315C120J2G5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C315C120J2G5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C315C120J2G5TA C315C120J2G5TA数据手册

C315C120J2G5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.2517 ¥ 2.0858
1000+ $ 0.1222 ¥ 1.0129
2500+ $ 0.1096 ¥ 0.9083
5000+ $ 0.1045 ¥ 0.8664
库存: 805
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
