C1210C682KGRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 6.8nF ±10% X7R 2KV 1210 贴片安装 3.2mm(长度)*2.5mm(宽度)
供应商型号: TS-C1210C682KGRAC7800
供应商: 海外现货
标准整包数: 1000

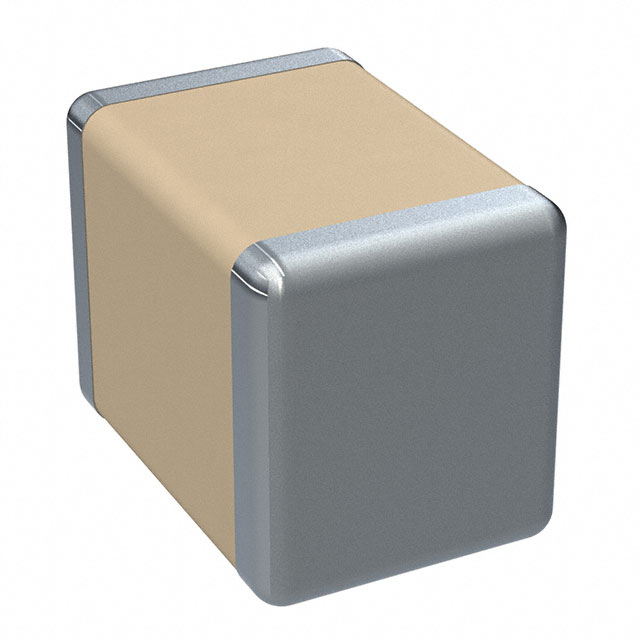

KEMET 陶瓷电容 C1210C682KGRAC7800

C1210C682KGRAC7800概述

    KEMET 高压表面贴装多层陶瓷电容器(SMD MLCC)——X7R介电材料

    产品简介


    KEMET 的高电压表面贴装多层陶瓷电容器(SMD MLCC)采用 X7R 介电材料,具有高达 125°C 的最大工作温度,被认为是“温度稳定”的材料。根据电子工业联盟(EIA)的标准,X7R 介电材料属于 II 类材料。这类组件是固定式陶瓷电容器,适用于旁路和去耦应用,或者频率甄别电路,在这些电路中,Q 因子和电容特性稳定性不是关键因素。X7R 介电材料在时间和电压下的电容变化是可以预测的,并且在环境温度变化时电容变化很小,限定在-55°C 到+125°C 范围内为±15%。

    技术参数


    - 操作温度范围:-55°C 至 +125°C
    - 额定电压:500 VDC 至 3,000 VDC
    - 电容范围:10 pF 至 560 nF
    - 电容公差:±5%,±10%,±20%
    - 最小厚度:0.30 mm
    - 最大厚度:6.40 mm
    - 尺寸规格:符合 EIA 和 Metric 尺寸标准,详见尺寸表格
    - 包装选项:散装袋、7 英寸卷带、13 英寸卷带

    产品特点和优势


    - 宽广的操作温度范围:-55°C 至 +125°C
    - 领先的 CV 值
    - 高频性能优越
    - 无铅,RoHS 和 REACH 合规
    - 多种封装规格:EIA 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220 和 2225
    - 低 ESR 和 ESL
    - 非极性设计
    - 可选汽车级(AEC-Q200)
    - 100% 纯质锡镀层,提供出色的焊接性

    应用案例和使用建议


    X7R MLCC 适用于多种应用领域,包括:
    - 充电站
    - LCD 荧光背光球栅
    - 电压倍增电路
    - DC/DC 转换器
    - 电源供应
    - 局域网/广域网接口
    - 高电压去耦
    - 滤波
    - 直流阻断
    - 静电保护
    对于具体应用,需考虑外部表面可能需要保护涂层以防止外部表面放电现象。

    兼容性和支持


    - 兼容性:与多种电子元器件和其他设备兼容,适用于广泛的电路设计。
    - 支持:KEMET 提供详细的技术支持,包括详细的用户手册和技术指南。

    常见问题与解决方案


    - 问题:电容器在高温下工作不稳定。
    - 解决方案:确认应用环境符合产品的工作温度范围,并检查是否有外部保护措施。

    - 问题:电容值与预期不符。
    - 解决方案:检查电容代码是否正确,并确保正确的额定电压和电容公差设置。

    总结和推荐


    KEMET 的 X7R 高压表面贴装多层陶瓷电容器在设计上具备卓越的电气特性和宽泛的工作温度范围,适合多种高压和高频应用。考虑到其良好的兼容性、支持和服务,强烈推荐使用这一系列的产品。无论是在电力供应、通信设备还是汽车领域,这款电容器都能表现出色。

C1210C682KGRAC7800参数

参数
电容值 6.8nF
容差 ±10%
温度系数 X7R
额定电压 2KV
长*宽*高 3.2mm(长度)*2.5mm(宽度)
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1210C682KGRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210C682KGRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210C682KGRAC7800 C1210C682KGRAC7800数据手册

C1210C682KGRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2318 ¥ 1.9703
3000+ $ 0.2153 ¥ 1.8299
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 0
