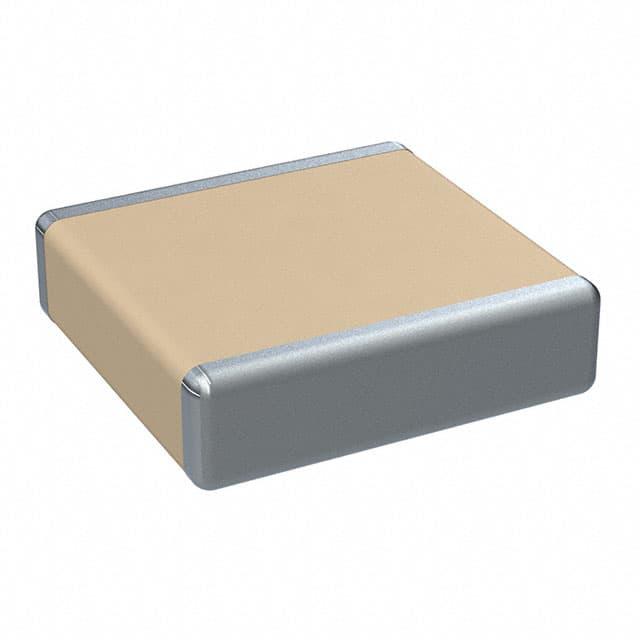

C2225C473KDRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 47nF ±10% X7R 1KV 2225 贴片安装 5.6mm(长度)*6.4mm(宽度)
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C2225C473KDRAC7800

C2225C473KDRAC7800概述

    高压表面贴装多层陶瓷芯片电容器(SMD MLCC)技术手册

    产品简介


    KEMET Electronics Corporation推出的高压表面贴装多层陶瓷芯片电容器(SMD MLCC),采用了X7R介质材料,具备卓越的温度稳定性和宽广的工作温度范围(-55°C至+125°C)。这些电容器以其高性能、紧凑设计和多样化的封装尺寸而闻名,适用于多种工业和消费电子领域。其核心优势在于高频率下的出色表现以及在恶劣工作环境中的可靠性,广泛应用于电源模块、汽车电子、电信设备和医疗仪器等领域。

    技术参数


    - 工作温度范围: -55°C 至 +125°C
    - 电容变化范围: ±15%(在-55°C到+125°C之间)
    - 电压等级: 500VDC至3000VDC
    - 电容范围: 10pF至560nF
    - 耐压能力: 额定电压的120%-150%(瞬时耐压测试)
    - 绝缘电阻: 最小值为10^10Ω·µF
    - 损耗因子(DF): 最大值为2.5%(@25°C)

    产品特点和优势


    - 温度稳定性: X7R介质的电容值随时间和温度的变化非常小,适合要求精确稳定电容特性的应用场景。
    - 宽频带性能: 在高频条件下表现出色,尤其适合用于高速数据传输和开关电源的设计中。
    - 环保合规: 符合RoHS、REACH标准,并提供无铅选项,满足全球绿色环保需求。
    - 多样化封装: 支持从0603到2225等多种封装尺寸,适合不同应用场景的需求。
    - 长期使用寿命: 卓越的湿度抗性及长期稳定性确保产品在苛刻环境下仍能保持优异性能。

    应用案例和使用建议


    - 典型应用场景: 开关电源输入滤波器、DC-DC转换器、高频耦合电路、直流阻断、LED照明驱动等。
    - 优化建议: 在使用此类电容器时,应确保电路板设计中预留足够的空间以避免热效应影响;同时需注意防止外部电弧现象的发生,必要时可添加保护涂层。

    兼容性和支持


    该系列产品不仅与现有的PCB布局良好兼容,还提供了详细的机械和电气接口文档供工程师参考。此外,KEMET公司还提供全面的技术支持服务,包括样品请求、定制化开发和技术培训等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后出现异常发热现象 | 检查焊接质量并重新检查散热设计 |
    | 测量时发现电容值偏低 | 确认所选型号是否符合特定条件,并调整参数 |

    总结和推荐


    总体而言,这款由KEMET生产的高压表面贴装多层陶瓷芯片电容器凭借其优异的性能、广泛的适用性和可靠的品质,在现代电子工程中占据重要地位。无论是对于追求高效能的小型化设计还是需要长寿命高稳定性的严苛环境,该产品都是理想的选择。强烈推荐给需要高性能MLCC的应用开发者和技术人员。

C2225C473KDRAC7800参数

参数
电容值 47nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 5.6mm(长度)*6.4mm(宽度)
通用封装 2225
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C2225C473KDRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C2225C473KDRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C2225C473KDRAC7800 C2225C473KDRAC7800数据手册

C2225C473KDRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
