FYD0H224ZF

产品分类: 超级电容
厂牌: KEMET
产品描述: 220000 5.5 120@ 1kHz -20~80 通孔安装 15mm(长度)*15mm(高度)
供应商型号: 2777895
供应商: 海外现货
标准整包数: 1

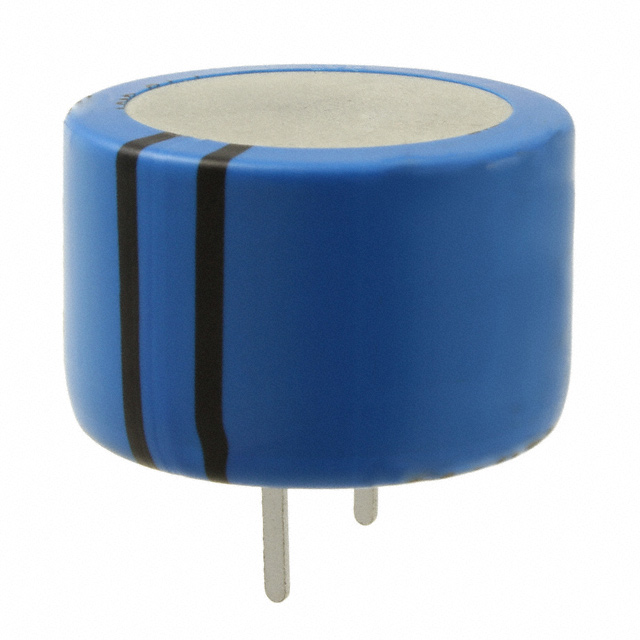

KEMET 超级电容 FYD0H224ZF

FYD0H224ZF概述

    KEMET FY系列超级电容器技术手册解析

    产品简介


    KEMET FY系列超级电容器(Electric Double Layer Capacitors,EDLCs)是一种适用于高能量存储应用的产品。它们的设计理念结合了传统电容器和电池的特点,能够在直流电路中用作二次电池。FY系列超级电容器特别适合用于低电压直流保持应用,如带有闪存的嵌入式微处理器系统。

    技术参数


    FY系列超级电容器的主要技术参数如下:
    - 工作温度范围:-25°C到+70°C
    - 最大工作电压:5.5 VDC
    - 容值:0.01 F至2.2 F
    - 等效串联电阻(ESR):0.01 Ω至3.3 Ω
    - 最大电流:20 mA至350 mA
    - 额定电压保持特性:最小为4.2 V
    - 重量:0.9 g至22.9 g

    产品特点和优势


    - 宽温范围:可以在-25°C到+70°C范围内正常工作。
    - 免维护:无需额外的维护。
    - 高可靠性:对液体泄漏有很高的抵抗力。
    - 无铅且符合RoHS标准:环保设计。

    应用案例和使用建议


    - 长时备份应用:适合用于功率小于500 μA的应用,如嵌入式内存备份。
    - 设备实例:DVD播放机、电视、游戏机、机顶盒、打印机、投影仪等。
    - 使用建议:
    - 不要用于吸收纹波的应用,因为内部电阻较高。
    - 在使用过程中注意环境温度的影响,避免极端温度变化导致性能下降。
    - 避免超出最大工作电压,以免发生泄漏或损坏。
    - 在串联连接时,确保每个超级电容器上的电压均衡。

    兼容性和支持


    - 兼容性:FY系列超级电容器可以与多种电子设备和其他元件一起使用。
    - 支持:KEMET提供相关的技术支持和服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题1:产品在长时间使用后内部电阻增加。
    - 解决方案:定期检查和更换,确保在合适的温度和电压条件下使用。
    - 问题2:超级电容器在使用过程中出现泄漏。
    - 解决方案:避免超出最大工作电压,同时确保使用环境无明显湿度影响。
    - 问题3:超级电容器在使用中发热严重。
    - 解决方案:合理安排超级电容器的布局,确保每只电容器温度均匀,避免局部过热。

    总结和推荐


    KEMET FY系列超级电容器具有宽广的工作温度范围、高可靠性和免维护的优点,适合用于需要长期备份的小型设备。虽然不适用于纹波吸收,但其出色的性能使其成为许多应用的理想选择。我们推荐在合适的环境中使用该产品,并严格按照制造商的指导进行操作。

FYD0H224ZF参数

参数
电容值 220000
工作寿命 -
额定电压 5.5
ESR-等效串联电阻 120@ 1kHz
容差 -20~80
长*宽*高 15mm(长度)*15mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FYD0H224ZF厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FYD0H224ZF数据手册

厂牌 PDF简要描述 下载
KEMET 超级电容 KEMET FYD0H224ZF FYD0H224ZF数据手册

FYD0H224ZF封装设计

查看详情并下载
Symbol
Footprint
3D Model
