首页  >  产品百科  >  C2220C474MBR2CAUTO

C2220C474MBR2CAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 470nF ±20% X7R 630V 贴片安装 6mm*5mm*5mm
供应商型号: 80-C2220C474MBR2CAUT
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C2220C474MBR2CAUTO

C2220C474MBR2CAUTO概述

    高品质文章:KEMET KPS系列高压叠层陶瓷芯片电容器

    产品简介

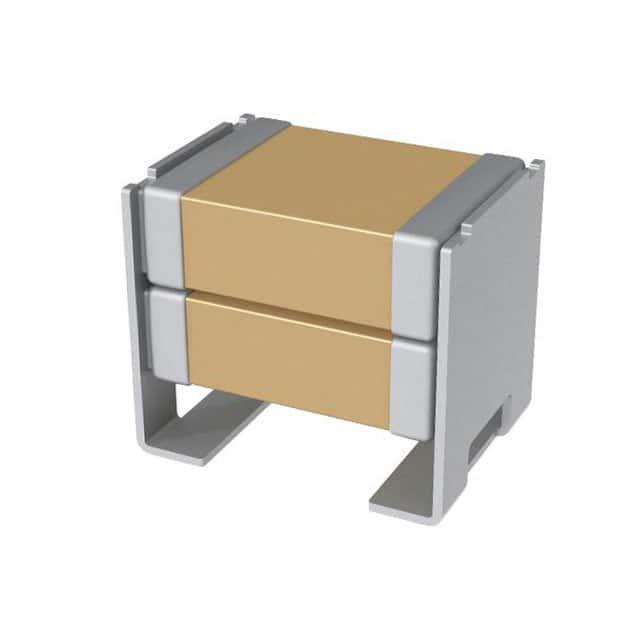

    KEMET Power Solutions(KPS)的高压叠层陶瓷芯片电容器采用独特的引线框架技术,能够将一个或两个多层陶瓷片式电容器(MLCC)垂直堆叠到单一紧凑型表面贴装封装中。通过这种结构设计,KPS系列电容器不仅能够显著提升电容值,还能有效隔离机械应力,改善热稳定性能,并减少微音效应引起的噪音。与传统表面贴装MLCC相比,这种叠层设计在相同的或者更小的占板面积内提供高达两倍的电容值。该系列产品符合RoHS标准,绿色环保且无铅,广泛应用于汽车、工业、医疗和消费电子等领域。

    技术参数


    以下是KPS系列高压电容器的主要技术参数:
    - 工作温度范围:−55°C 至 +125°C
    - 额定电压:500 VDC 或 630 VDC
    - 电容值范围:0.047 µF 至 0.47 µF
    - 容差:±10% 或 ±20%
    - 尺寸:EIA 2220规格(5.65 × 5.00 × 6.00 mm)
    - 引线框架材料:磷青铜合金510
    - 终端涂层:100% 镀锡

    产品特点和优势


    1. AEC-Q200认证:确保满足汽车电子行业严格的可靠性要求。
    2. 高可靠性和鲁棒性:先进的终端系统和机械隔离设计,提升了耐久性和抗热机械应力的能力。
    3. 高性能指标:具备极低的等效串联电阻(ESR)、等效串联电感(ESL)以及高纹波电流能力。
    4. 兼容性:可支持无铅回流焊接工艺,满足现代电子制造的需求。
    5. 创新设计:通过引线框架技术实现堆叠式电容,节省电路板空间并提升设计灵活性。
    6. 抗噪性能:显著降低因施加偏置电压导致的微音效应噪音。

    应用案例和使用建议


    KPS系列电容器广泛适用于开关电源中的输入滤波器、谐振电路、阻尼电路、输出滤波器、高电压耦合及直流阻断等场景。例如,在汽车领域,它们被用于电动和混合动力车辆的充电站及照明应用中;而在工业领域,它们则适用于LCD背光逆变器、高压气体放电灯镇流器、通信设备和医疗设备控制电路中。对于需要严格温度范围和高电压稳定性的场景,这些电容器表现出色。
    使用建议:为了获得最佳性能,需注意避免焊料流入引线框架内部,特别是在焊接过程中应采取适当的预热措施以减轻热冲击。此外,建议在设计阶段充分考虑KEMET推荐的布局指南,以确保可靠的焊接连接和机械稳定性。

    兼容性和支持


    KPS系列电容器具有良好的兼容性,能够轻松集成到现有设计中。制造商提供了详尽的技术文档和支持服务,包括产品变更通知(PCN)和生产件批准程序(PPAP)。客户可以通过KEMET官网获取更多资源,确保快速集成和高效运行。

    常见问题与解决方案


    1. 问题:为什么电容值随时间变化?
    解决方案:这是由于电容器的老化现象所致,通常每十年会损失约3%的电容值。因此,建议定期检测以确保性能稳定。
    2. 问题:如何防止焊接时的冷焊现象?
    解决方案:在焊接前对组件进行适当预热,并严格按照推荐的回流曲线执行焊接过程。

    总结和推荐


    综上所述,KEMET KPS系列高压叠层陶瓷芯片电容器以其卓越的性能、紧凑的设计和广泛的适用性成为众多高要求应用场景的理想选择。尤其适合那些需要高电容密度、优异抗噪能力和良好机械耐久性的场合。我们强烈推荐这一产品给追求高品质和高性能的设计师和工程师们。

C2220C474MBR2CAUTO参数

参数
电容值 470nF
容差 ±20%
温度系数 X7R
额定电压 630V
长*宽*高 6mm*5mm*5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C2220C474MBR2CAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C2220C474MBR2CAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C2220C474MBR2CAUTO C2220C474MBR2CAUTO数据手册

C2220C474MBR2CAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.8775 ¥ 66.5649
10+ $ 5.511 ¥ 46.568
50+ $ 5.0112 ¥ 42.3446
100+ $ 3.9204 ¥ 33.1274
200+ $ 3.6288 ¥ 30.6634
400+ $ 3.3915 ¥ 28.6582
1000+ $ 3.213 ¥ 27.1499
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.56
