C0603C124K8RACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 120nF ±10% X7R 10V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 2821085
供应商: 海外现货
标准整包数: 10

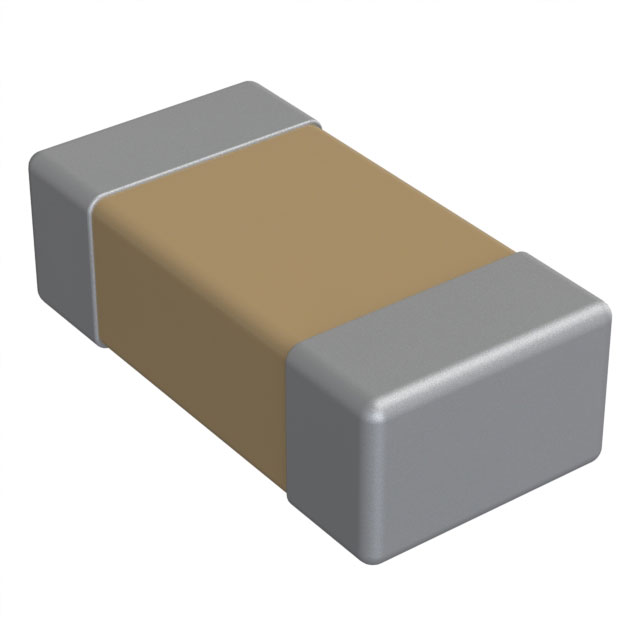

KEMET 陶瓷电容 C0603C124K8RACTU

C0603C124K8RACTU概述

    KEMET X7R 多层陶瓷贴片电容器技术手册

    产品简介


    KEMET 的 X7R 多层陶瓷贴片电容器(SMD MLCC)是为商业级应用设计的产品,具有广泛的直流电压范围(6.3V 至 250V)。该系列产品采用 X7R 陶瓷介质,非常适合旁路、去耦、滤波及瞬态电压抑制等应用。这些电容器还特别适用于需要温度稳定性的场合,因为 X7R 介质在 -55°C 到 +125°C 温度范围内表现出良好的性能。

    技术参数


    - 工作温度范围: -55°C 到 +125°C
    - 电压范围: 6.3V, 10V, 16V, 25V, 35V, 50V, 100V, 200V, 250V
    - 容值范围: 10 pF 至 47 μF
    - 容值公差: ±5%, ±10%, ±20%
    - 尺寸: 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 等多种封装尺寸
    - 无极性: 不需要考虑安装方向
    - 终端涂层: 100% 镀锡涂层,确保良好的焊锡性
    - 合规性: 无铅,符合 RoHS 和 REACH 规范

    产品特点和优势


    - 温度稳定性: 在宽广的工作温度范围内保持稳定的电容值,最大变化仅为 ±15%
    - 无铅环保: 满足环保要求,无需铅
    - 多尺寸选择: 提供多种封装尺寸以满足不同需求
    - 高可靠性: 高额定电压范围使得产品适用于各种严苛环境
    - 卓越的焊锡性: 纯锡涂层保证了优良的焊接性能,减少了焊接不良的风险

    应用案例和使用建议


    典型应用包括:
    - 旁路和去耦:在电源电路中用于平滑噪声
    - 滤波:用于去除信号中的杂波
    - 暂态电压抑制:保护电路免受过电压影响
    使用建议:
    - 高温环境: X7R 电容器适合在 -55°C 到 +125°C 的温度范围内使用,确保在极端温度条件下仍能正常工作
    - 低容值电路: 选择合适尺寸的电容器,确保电容值符合电路需求
    - 高频应用: 由于 X7R 电容器的温度稳定性较好,适合用于高频电路中,减少频率漂移的影响

    兼容性和支持


    - 兼容性: X7R 电容器与多种电路板设计兼容,适用于 SMD 工艺
    - 厂商支持: KEMET 提供详细的订购信息和技术支持,确保用户能够轻松集成到自己的电路设计中

    常见问题与解决方案


    - 焊接问题: 使用纯锡涂层可减少焊接问题,如虚焊、短路等。如果出现焊接问题,检查焊接工艺和环境条件
    - 电容值漂移: X7R 电容器的电容值在 -55°C 到 +125°C 范围内变化较小,确保在宽温范围内应用时仍保持稳定
    - 温度敏感性: 在特定温度点下,电容值的变化可能会影响电路性能。通过选择合适的型号来最小化这种影响

    总结和推荐


    KEMET 的 X7R 多层陶瓷贴片电容器以其广泛的工作温度范围、高可靠性和出色的温度稳定性,成为了许多应用的理想选择。它不仅满足严格的工业标准,而且提供了多种封装尺寸以适应不同的电路设计需求。对于需要高性能、高可靠性的电子设备制造商来说,KEMET 的 X7R 电容器是一个值得推荐的选择。无论是在消费电子产品还是工业控制系统中,这款电容器都能提供稳定可靠的性能。

C0603C124K8RACTU参数

参数
电容值 120nF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

C0603C124K8RACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C124K8RACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C124K8RACTU C0603C124K8RACTU数据手册

C0603C124K8RACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
