首页  >  产品百科  >  C1206F105K5RAC7800

C1206F105K5RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1μF ±10% X7R 50V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 12A-C1206F105K5RAC7800
供应商: 期货订购
标准整包数: 2000

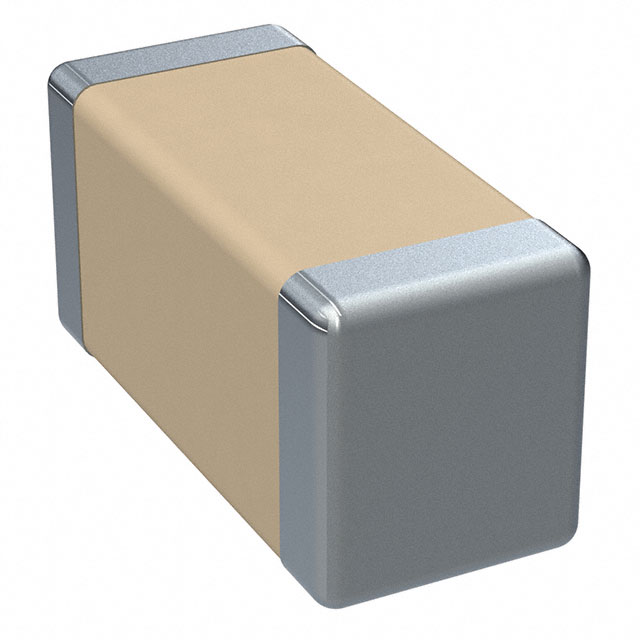

KEMET 陶瓷电容 C1206F105K5RAC7800

C1206F105K5RAC7800概述


    产品简介


    KEMET陶瓷开模式电容器(Open Mode Capacitor)采用X7R介电材料设计,旨在显著降低在板应力弯曲情况下发生低绝缘电阻(Low IR)或短路故障的概率,从而减少潜在的灾难性故障。尽管开模式电容器可能会经历电容下降,但短路的可能性很低,因为裂纹通常不会传播到设备内部的反电极。由于典型的开模式弯曲裂纹不会导致电流泄漏,因此局部发热的可能性很小,从而减少了可能导致代价高昂的灾难性故障事件的风险。
    开模式电容器适用于汽车电路、电源供应(输入和输出滤波器)以及其他通用电子应用。这些电容器针对更高操作温度和机械应力的关键应用进行了设计。

    技术参数


    - 工作温度范围:−55°C至+125°C
    - 电容变化:相对于+25°C和0 Vdc施加时的变化为±15%
    - 老化率:最大电容损失率为每十年小时数3.0%
    - 击穿电压(DWV):额定电压的250%(5±1秒内充电/放电不超过50mA)
    - 损耗因子(DF):在25°C下最大值为5%(6.3V和10V),3.5%(16V和25V),2.5%(50V至250V)
    - 绝缘电阻(IR):参见绝缘电阻限制表(额定电压在25°C下施加120±5秒)

    产品特点和优势


    - 开模式/断路设计:提供安全保护机制,在机械损伤时自动断开。
    - 中高电容柔性控制:有助于减少因弯曲而导致的电容降低。
    - 无铅、RoHS和REACH合规:符合环保要求。
    - 广泛的应用尺寸:EIA 0805、1206、1210和1812封装尺寸。
    - 直流电压等级:16V、25V、50V、100V和200V。
    - 电容范围:1,000 pF至6.8 μF。
    - 非极性装置:简化安装过程。
    - 全锡镀层终止:提供卓越的可焊性。

    应用案例和使用建议


    应用案例:这些电容器广泛应用于输入侧滤波(如电源平面/总线)、高电流电池线路以及无法通过保险丝实现短路保护的电路。典型应用包括汽车直接连接到电池的电路、42V系统转换电路以及功率转换的原始电源输入侧滤波。
    使用建议:在选择具体型号时,根据所需的电压等级和电容值来决定合适的系列和规格。建议在使用前进行充分测试以确保最佳性能和可靠性。

    兼容性和支持


    - 兼容性:这些电容器具有良好的兼容性,适用于各种电路板设计,特别是需要耐高机械应力和温度的应用。
    - 技术支持:KEMET提供了全面的产品变更通知(PCN)和生产零件批准过程(PPAP)支持,确保供应商能够满足制造和质量要求。

    常见问题与解决方案


    - 问题:电容器电容值出现偏差?
    - 解决方案:确保按照规定条件进行电容测量,如设定恒定电压水平,并启用自动电平控制(ALC)。

    - 问题:绝缘电阻未达到预期?
    - 解决方案:检查装配工艺,确保所有连接正确且无污染。

    总结和推荐


    KEMET的陶瓷开模式电容器在提高机械稳定性和可靠性方面表现优异,特别是在需要抗高机械应力和高温的应用环境中。产品的设计和性能使其成为汽车和一般电子应用的理想选择。我们强烈推荐使用这些电容器,尤其是对于需要高性能和高可靠性的应用场合。如果您有任何疑问或需要进一步的技术支持,请联系KEMET的客户服务团队。

C1206F105K5RAC7800参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206F105K5RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206F105K5RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206F105K5RAC7800 C1206F105K5RAC7800数据手册

C1206F105K5RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
