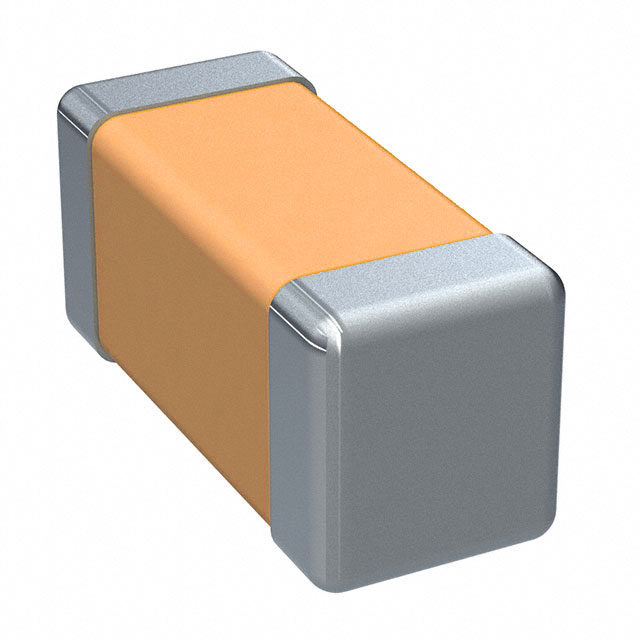

C0402T104K4RCL7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±10% X7R 16V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: 399-C0402T104K4RCL7867CT-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C0402T104K4RCL7867

C0402T104K4RCL7867概述


    产品简介


    KEMET推出的COTS(Commercial Off-The-Shelf)系列陶瓷多层片式电容器(SMD MLCCs)专为高可靠性应用设计,采用X7R介电材料。该系列产品适用于广泛的工业、军事、航天以及高可靠性电子领域,提供从6.3V到250V的电压等级选择。X7R陶瓷电容器以其稳定的温度特性和出色的容值稳定性而闻名,能够在-55°C至+125°C的宽广温度范围内保持高性能。
    X7R介电材料被归类为EIA的II类电介质,适用于旁路和去耦电路,以及对电容值稳定性和Q因子要求不高的频率辨别电路。其独特的温度特性使得电容器能够在极端环境下维持稳定的性能表现。

    技术参数


    以下是X7R COTS电容器的关键技术规格和性能参数:
    - 工作温度范围:-55°C至+125°C
    - 容值范围:10 pF至22 μF
    - 额定电压:6.3V至250V
    - 容值精度:±5%、±10%、±20%
    - 介电性能:
    - 容量变化率:在-55°C至+125°C温度范围内,容值变化限制在±15%以内
    - 容量老化率:每十年最多损失3%
    - 击穿电压:是额定电压的2.5倍(测试时间5±1秒,充电/放电电流不超过50mA)
    - 损耗因子(DF):在不同电压下,最大值分别为5%(6.3V、10V)、3.5%(16V、25V)及2.5%(50V至250V)
    - 绝缘电阻(IR):按EIA标准规定,取决于具体容值和电压等级

    产品特点和优势


    1. 可靠性:通过严格的MIL-PRF-55681和EIA-469认证流程,确保了产品在极端环境下的可靠性。
    2. 温度稳定性:X7R介电材料的“温度稳定”特性使其非常适合高可靠性电子设备。
    3. 多种封装尺寸:提供EIA 0402、0603、0805、1206、1210、1812和2220等多种规格,以满足不同的设计需求。
    4. 无铅、RoHS和REACH合规:符合环保要求,适合绿色制造。
    5. 100%纯锡电镀:采用全表面镀锡,确保良好的可焊性。
    6. 抗湿能力:经过85°C/85%湿度测试,确保防潮性能。

    应用案例和使用建议


    应用场景
    - 军事和航空航天电子设备
    - 医疗电子设备
    - 工业控制与自动化系统
    - 汽车电子系统(如动力总成控制单元)
    使用建议
    1. 在高频滤波应用中,建议选用100 kHz以上的测试频率以获得更准确的电容值测量结果。
    2. 对于高可靠性需求的电路,可以结合电压调整和温度补偿技术来优化整体性能。
    3. 在潮湿环境中使用时,可考虑进行额外的防潮处理或使用密封包装。

    兼容性和支持


    该产品支持与各种主流电子设计平台兼容,例如CAD模型库可以直接导入Altium Designer和KiCad。KEMET公司提供完善的售后服务和技术支持,包括产品选型指导、样品供应及定制化解决方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值偏差超出预期 | 确认工作温度范围和频率设置是否正确;重新校准测试设备。 |
    | 焊接不良 | 确保使用适当的回流焊接曲线;检查助焊剂清洁程度。 |
    | 绝缘电阻低 | 检查电路是否存在漏电路径;更换环境干燥的存储条件。 |

    总结和推荐


    KEMET X7R COTS MLCC系列电容器凭借其卓越的温度稳定性、宽泛的工作温度范围和高可靠性,成为高可靠性应用的理想选择。其多样化的产品线能够适应各类电子设计需求,并且具备出色的兼容性和广泛的应用支持。对于需要稳定性和高可靠性的项目,强烈推荐使用该系列产品。
    总结来看,这款电容器的主要优点包括:
    - 温度稳定性强,适用于极端环境
    - 可靠性经过严格测试认证
    - 丰富的封装尺寸和电压选择
    - 环保合规且易于集成
    综上所述,我们强烈推荐KEMET X7R COTS电容器用于高可靠性电子产品设计。

C0402T104K4RCL7867参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 16V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
包装方式 卷带包装

C0402T104K4RCL7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0402T104K4RCL7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0402T104K4RCL7867 C0402T104K4RCL7867数据手册

C0402T104K4RCL7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
