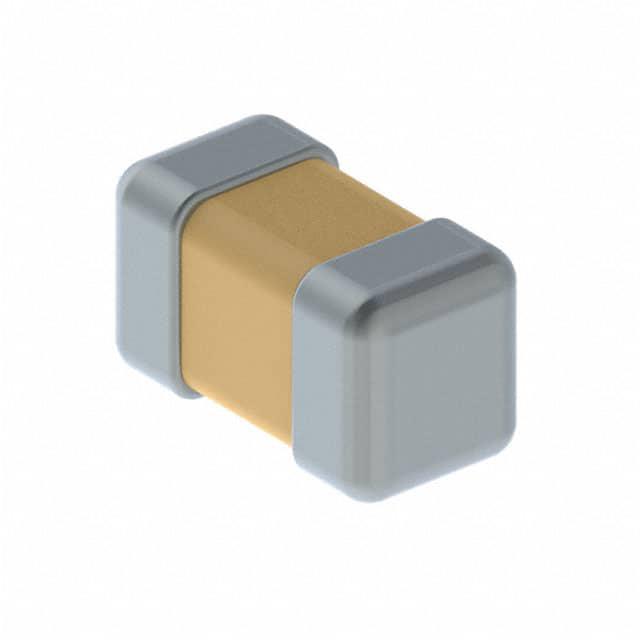

CBR04C109A5GAC

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1pF ±0.05pF C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 2896913
供应商: 海外现货
标准整包数: 10
KEMET 陶瓷电容 CBR04C109A5GAC

CBR04C109A5GAC概述

    HiQ-CBR 系列陶瓷电容器技术手册

    产品简介


    KEMET公司的HiQ-CBR系列陶瓷电容器采用C0G瓷介质,专为射频(RF)和微波应用设计。这些多层陶瓷电容器(MLCCs)具有高Q值、低ESR(等效串联电阻)、高自谐振频率(SRF)以及出色的温度稳定性。产品广泛适用于各种高频电路和电源模块,尤其适合无线通信、雷达、医疗成像等领域的关键应用。

    技术参数


    - 工作电压范围: 6.3 V 至 500 VDC
    - 频率范围: 1 MHz 至 50 GHz
    - 工作温度范围: -55°C 至 +125°C
    - 尺寸: 0201, 0402, 0603 和 0805
    - 容差: ±0.05 pF, ±0.1 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%
    - 电容量范围: 0.1 pF 至 100 pF
    - 介质材料: C0G(NP0)瓷介质
    - 介电耐压: 250%(≤100 VDC),200%(200 VDC),200%(250 VDC),150%(500 VDC)
    - 最大老化率: 0%/decade hour

    产品特点和优势


    1. 高Q值和低ESR: 这些特性使得HiQ-CBR系列电容器在高频应用中表现出色。
    2. 高热稳定性: 能够在广泛的温度范围内保持稳定的性能。
    3. 无压电噪声: 无压电效应导致的噪声干扰,适合对信号纯净度要求高的应用。
    4. 宽频率范围: 从1 MHz到50 GHz,满足不同应用场景的需求。
    5. 宽电压范围: 从6.3 V至500 VDC,适合多种高压应用。
    6. 兼容RoHS和Pb-free标准: 环保材料,符合国际标准。

    应用案例和使用建议


    - 无线和蜂窝基站: 在这些系统中,电容器通常用于滤波、阻抗匹配等场合。推荐选择低ESR型号以提高效率。
    - 无线局域网(WLAN): 用于旁路、耦合等。建议使用高Q值型号以保证信号传输的纯净度。
    - 医学成像设备: 在MRI扫描仪等设备中,电容器需要具备极高的稳定性。选择具有高热稳定性的型号。


    兼容性和支持


    - 兼容性: HiQ-CBR系列电容器可以与其他常见的MLCCs互换使用,但建议在更换前进行详细验证。
    - 支持: KEMET提供全面的技术支持和维护服务,确保客户能够高效使用该系列产品。

    常见问题与解决方案


    - Q: 电容器出现异常温升
    - A: 检查电容器是否在额定工作范围内使用,确保其工作温度不超出-55°C至+125°C的范围。
    - Q: 信号失真严重
    - A: 检查电容器的容差是否满足要求,建议选择更高精度的型号。
    - Q: 电容器无法通过测试
    - A: 确认测试条件是否符合制造商的要求,如电压、频率等参数。

    总结和推荐


    HiQ-CBR系列电容器凭借其出色的性能和广泛的应用领域,在市场上具有较强的竞争力。它特别适用于高频和高压应用环境,具备出色的热稳定性、高Q值和低ESR。因此,我们强烈推荐在高频和高压环境中使用这些电容器。对于对电容器性能有严格要求的应用,例如无线通信、医疗设备等领域,HiQ-CBR系列是最佳的选择。

CBR04C109A5GAC参数

参数
电容值 1pF
容差 ±0.05pF
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CBR04C109A5GAC厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CBR04C109A5GAC数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CBR04C109A5GAC CBR04C109A5GAC数据手册

CBR04C109A5GAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
