C1206C683J5GAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 68nF ±5% C0G(NP0) 50V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: TS-C1206C683J5GAC7800
供应商: 海外现货
标准整包数: 2000

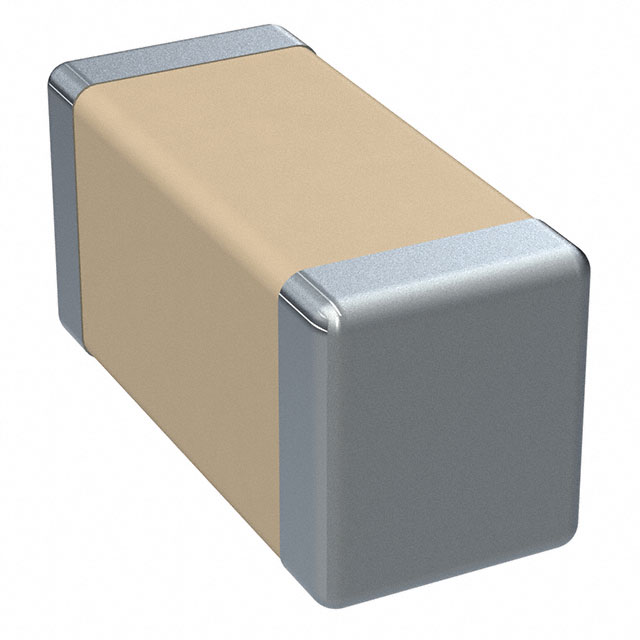

KEMET 陶瓷电容 C1206C683J5GAC7800

C1206C683J5GAC7800概述

    高质量文章:KEMET C0G 多层陶瓷芯片电容器

    1. 产品简介


    KEMET的C0G多层陶瓷芯片电容器(SMD MLCCs)是一款高性能的表面贴装元件,适用于广泛的应用领域。该产品采用C0G(Class I)介电材料,具有极高的温度稳定性和低损耗特性。C0G电容器特别适合用于谐振电路、高精度计时和调谐应用,同时能够在苛刻的工作条件下保持卓越的稳定性。
    主要特点:
    - 支持从10V到250V的直流电压等级。
    - 容量范围从0.5pF到0.47μF。
    - 工作温度范围宽广,可达−55°C至+125°C。
    应用领域:
    - 通信设备
    - 医疗电子
    - 工业控制
    - 汽车电子
    - 电源管理模块

    2. 技术参数


    以下是C0G电容器的技术规格:
    | 参数 | 规格 |

    | 工作温度范围 | −55°C 至 +125°C |
    | 容差 | ±0.10pF, ±0.25pF, ±0.5pF, ±1%, ±2%, ±5%, ±10%, ±20% |
    | 电压等级 | 10V, 16V, 25V, 50V, 100V, 200V, 250V |
    | 尺寸 | EIA标准封装:0201, 0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225 |
    | 电容老化率 | 0% (无电容衰减) |
    | 损耗因数(DF) | 最大0.1% |
    | 绝缘电阻(IR) | ≥1,000 MΩ·μF 或 ≥100 GΩ |
    | 击穿电压(DWV) | 额定电压的250% |

    3. 产品特点和优势


    C0G电容器的主要特点是其出色的温度稳定性和低损耗特性。以下是其显著优势:
    - 无温度依赖性:在极端温度范围内(−55°C至+125°C),电容变化仅限于±30 ppm/°C。
    - 高可靠性:通过严格的内部测试,符合商业级标准。
    - 非极性设计:无需关注安装方向,便于制造和装配。
    - 高Q值:非常适合高频率谐振电路应用。
    - 环保合规:RoHS、REACH认证,无铅环保设计。

    4. 应用案例和使用建议


    C0G电容器广泛应用于高频电路中,例如:
    - 滤波电路:确保信号纯净,降低干扰。
    - 谐振电路:提供稳定的频率响应。
    - 电源旁路:减少电源噪声,提升系统稳定性。
    - 耦合电路:传输信号而不传递直流成分。
    使用建议:
    - 在选择电容器时,确保其额定电压高于实际工作电压的2倍以上,以提高可靠性。
    - 尽量避免将C0G电容器暴露在高温或高湿度环境中,以延长使用寿命。

    5. 兼容性和支持


    C0G电容器兼容多种PCB封装和焊接工艺,包括回流焊和波峰焊。KEMET公司提供全面的技术支持,包括样品申请、技术文档下载和售后服务。此外,公司还提供定制化服务,以满足特定客户的需求。

    6. 常见问题与解决方案


    以下是一些常见的问题及解决方法:
    - 问题1:电容器出现异常发热现象。
    解决方法:检查安装是否正确,确保周围环境通风良好。
    - 问题2:电容器损坏后无法正常工作。
    解决方法:确认所选电容器的额定电压和实际工作电压是否匹配。
    - 问题3:测量结果不稳定。
    解决方法:调整测试仪器的设定参数,确保测试条件一致。

    7. 总结和推荐


    KEMET C0G电容器凭借其卓越的温度稳定性、低损耗特性和广泛的适用性,在市场上具备显著的竞争优势。其高可靠性、环保设计和完善的售后服务使其成为电子元器件领域的优选产品。综上所述,强烈推荐C0G电容器用于高要求的工业和消费电子项目。
    推荐指数:★★★★★
    适用场景:高频、精密电路设计
    如果您需要一款高性能且可靠的电容器,KEMET C0G电容器无疑是最佳选择!

C1206C683J5GAC7800参数

参数
电容值 68nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C1206C683J5GAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C683J5GAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C683J5GAC7800 C1206C683J5GAC7800数据手册

C1206C683J5GAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4307 ¥ 3.6606
4000+ $ 0.406 ¥ 3.4509
8000+ $ 0.3534 ¥ 3.0039
库存: 0
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 0
