C1825C334K5RAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 330nF ±10% X7R 50V 1825 贴片安装 4.5mm*6.4mm*6.4mm
供应商型号:
供应商:
标准整包数: 0

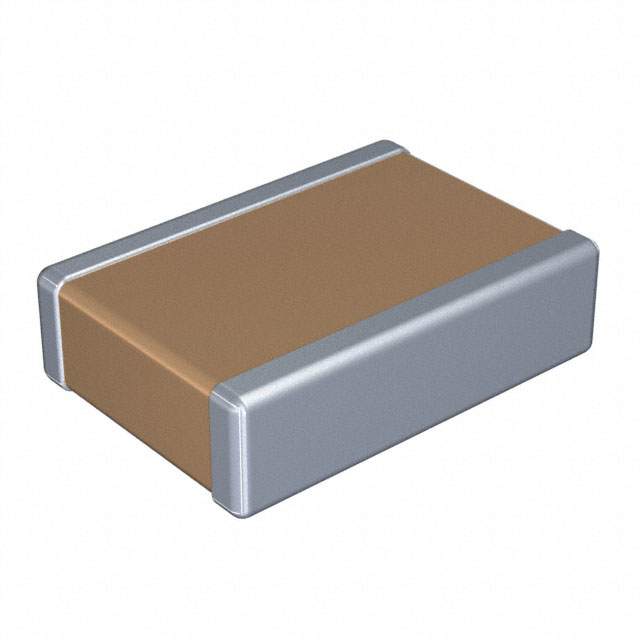

KEMET 陶瓷电容 C1825C334K5RAC7800

C1825C334K5RAC7800概述

    高品质电子元器件技术手册:KEMET X7R多层陶瓷片式电容器

    产品简介


    KEMET公司推出的X7R系列多层陶瓷片式电容器(SMD MLCCs)以其卓越的性能和广泛的应用领域,在全球电子行业中占据重要地位。X7R系列电容器适用于工业、消费电子以及汽车等领域,主要用于旁路、滤波、去耦及瞬态电压抑制等场景。其采用温度稳定的X7R介电材料,能够在-55°C至+125°C的工作温度范围内提供稳定性能。
    产品的主要特点包括:
    - 宽广的温度范围:适应恶劣环境下的严苛条件。
    - 无铅、环保:符合RoHS和REACH标准。
    - 多种尺寸和电压选择:覆盖从0402到2225封装尺寸及6.3V至250V的工作电压范围。
    - 非极性设计:无需担心安装方向,简化了操作流程。

    技术参数


    以下是X7R系列电容器的技术规格概要:
    | 参数 | 技术指标 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 电压等级 | 6.3V、10V、16V、25V、35V、50V、100V、200V、250V |
    | 电容值范围 | 10 pF 至 47 µF |
    | 电容容差 | ±5%、±10%、±20% |
    | 介电材料 | 温度稳定型X7R介电材料 |
    | 尺寸 | EIA标准尺寸:0402、0603、0805、1206、1210、1808等 |
    | 额定耐压 | 超过额定电压的250%(DWV测试) |
    | 绝缘电阻 | 最低限值见表(以MΩ·μF为单位) |
    | 老化率 | 每十年最多损失3%的电容量 |
    | 介质损耗因子(DF)| 见具体电容值与电压范围对应的表格 |

    产品特点和优势


    KEMET X7R系列电容器具有以下显著优势:
    1. 温度稳定性:X7R介电材料在-55°C至+125°C范围内表现出色,电容变化不超过±15%,满足II类电容器要求。
    2. 高可靠性:通过严格的内部资格认证,符合商业级产品的高标准。
    3. 灵活封装选择:从最小的0402到最大的2225,提供了丰富的封装尺寸。
    4. 环保合规性:无铅、RoHS和REACH认证,确保绿色环保生产。
    5. 卓越的焊锡性:100%纯质哑光镀锡终端可实现优异的焊接效果。
    这些特点使该系列产品在需要高可靠性的工业和消费电子产品中表现尤为突出。
    应用案例与使用建议
    X7R系列电容器广泛应用于各种电子系统中,包括但不限于以下场景:
    1. 电源管理模块:用于旁路和去耦电路,确保供电稳定。
    2. 信号处理电路:用于滤波和频率选择应用,提升信号质量。
    3. 瞬态保护:吸收瞬态电压尖峰,防止电路损坏。
    使用建议:
    - 在高频电路中,优先选择较小尺寸(如0402或0603)的电容器以减小寄生效应。
    - 在大功率电路中,选用更高电压等级的产品以提高抗冲击能力。
    - 安装时需注意温度限制,并根据实际需求匹配合适的电容值与公差。
    兼容性与支持
    X7R系列电容器支持主流SMT生产线的自动化贴装工艺,与广泛使用的PCB板材料具有良好的兼容性。KEMET公司还提供详细的C-Spec订购选项表和技术支持服务,帮助客户快速完成产品选型和集成。
    此外,用户可以通过KEMET官网获取全面的技术文档和支持资源,包括产品规格书、设计指南及常见问题解答。

    常见问题与解决方案


    以下列出了部分常见问题及其解决方案:
    | 问题 | 解决方案 |

    | 焊接后出现空焊 | 确保预热时间充足,使用适当的焊接参数 |
    | 电容值随时间下降 | 检查是否超过推荐的使用温度范围 |
    | 长期使用后失效 | 检查是否达到预期的使用寿命或环境条件 |
    总结与推荐
    KEMET X7R系列多层陶瓷片式电容器凭借其出色的温度稳定性、广泛的适用性和环保特性,成为高性能电子设计的理想选择。无论是在消费电子还是工业领域,其卓越的性价比使其成为首选产品。
    推荐指数:★★★★★
    我们强烈建议工程师和技术人员在设计涉及旁路、滤波和瞬态保护的应用时优先考虑KEMET X7R系列电容器,其可靠性和多功能性将极大提升系统的整体性能。

C1825C334K5RAC7800参数

参数
电容值 330nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 4.5mm*6.4mm*6.4mm
通用封装 1825
安装方式 贴片安装
包装方式 卷带包装

C1825C334K5RAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1825C334K5RAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1825C334K5RAC7800 C1825C334K5RAC7800数据手册

C1825C334K5RAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
