首页  >  产品百科  >  C0805C221J2GAC7210

C0805C221J2GAC7210

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 220pF ±5% C0G(NP0) 200V 0805 贴片安装 2mm*1.25mm*1.25mm
供应商型号: 80-C0805C221J2GACLR
供应商: Mouser
标准整包数: 1

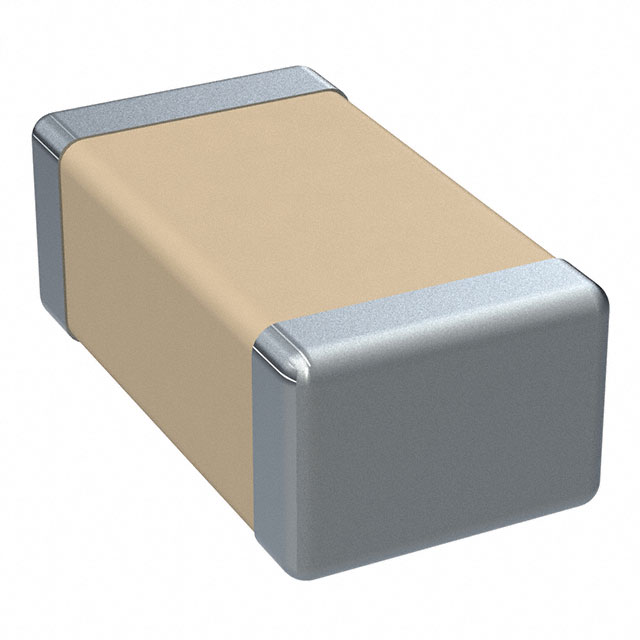

KEMET 陶瓷电容 C0805C221J2GAC7210

C0805C221J2GAC7210概述

    KEMET C0G 系列多层陶瓷贴片电容器(SMD MLCC)技术手册

    1. 产品简介


    KEMET C0G 系列多层陶瓷贴片电容器是专为商用等级设计的高品质电容器。它采用了C0G介质材料,具有极高的温度稳定性,适用于需要高精度和稳定性的电路,如谐振电路、计时电路、调谐电路等。

    2. 技术参数


    | 参数名称 | 规格 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 电压等级 | 10 V, 16 V, 25 V, 50 V, 100 V, 200 V, 250 V |
    | 电容范围 | 0.5 pF 至 0.47 μF |
    | 电容容差 | ±0.10 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, ±20% |
    | 介电强度 | 250% 额定电压 |
    | 损耗因子 | 最大值 0.1% |
    | 绝缘电阻 | ≥1,000 MΩ·μF 或 100 GΩ |

    3. 产品特点和优势


    - 宽温区覆盖:支持从-55°C到+125°C的工作温度范围,适用于极端环境。
    - 无铅环保:符合RoHS和REACH标准,不含铅,绿色环保。
    - 小尺寸封装:提供多种封装尺寸,包括0201至2225,方便各种应用场景。
    - 卓越的电气特性:无压电噪声、极低的ESR和ESL,确保高效能。
    - 高热稳定性:温度系数极低,保证电容值的稳定。
    - 高纹波电流能力:能够处理高电流脉冲,适合各种高功率应用。

    4. 应用案例和使用建议


    - 典型应用场景:谐振电路、计时电路、调谐电路、滤波电路、瞬态电压抑制等。
    - 使用建议:建议在高温和低温环境下进行充分测试,确保电容器性能稳定。对于高电流应用,应考虑散热措施以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与主流封装和引脚布局兼容,便于集成到现有电路中。
    - 技术支持:KEMET提供全面的技术支持,包括详细的产品文档和在线技术支持服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度稳定性不佳 | 确保安装在适宜温度范围内,检查周围环境是否符合要求。 |
    | 电容变化过大 | 检查焊接质量,确认没有虚焊或短路现象。 |
    | 电容容差过大 | 更换电容时注意选择符合要求的容差范围。 |

    7. 总结和推荐


    KEMET C0G 系列多层陶瓷贴片电容器以其出色的温度稳定性和广泛的应用范围,非常适合用于需要高精度和稳定性的电路设计。其无铅环保特性也使其成为绿色制造的理想选择。强烈推荐在高可靠性需求的应用中使用此系列产品。

C0805C221J2GAC7210参数

参数
电容值 220pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 2mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C0805C221J2GAC7210厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0805C221J2GAC7210数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0805C221J2GAC7210 C0805C221J2GAC7210数据手册

C0805C221J2GAC7210封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
10+ $ 0.2323 ¥ 1.9629
100+ $ 0.1472 ¥ 1.2438
500+ $ 0.1078 ¥ 0.9109
1000+ $ 0.095 ¥ 0.8031
2500+ $ 0.0842 ¥ 0.7118
10000+ $ 0.0691 ¥ 0.5841
15000+ $ 0.068 ¥ 0.5749
45000+ $ 0.063 ¥ 0.5324
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
