首页  >  产品百科  >  C1206C225K5REC7800

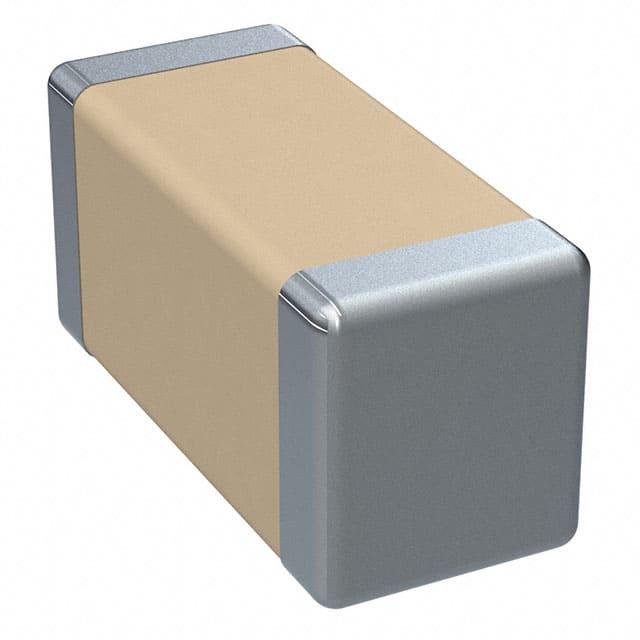

C1206C225K5REC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 2.2μF ±10% X7R 50V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C1206C225K5REC7800

C1206C225K5REC7800概述

    # 高质量文章:KEMET ESD X7R电介质MLCC产品综述

    1. 产品简介


    KEMET推出的ESD等级的表面贴装多层陶瓷芯片电容器(SMD MLCC),采用X7R电介质,是针对需要应对静电放电(ESD)的应用而设计的产品。这些电容器具备卓越的抗ESD能力,同时适用于商业级和汽车级应用。产品支持多种封装尺寸(0402、0603、0805、1206)和额定电压范围(16 V至250 VDC),可满足广泛的市场需求。
    主要功能包括:
    - 提供高达±25 kV的ESD防护能力。
    - 稳定的温度性能(最高可达+125°C),适用于恶劣的工作环境。
    - 支持从1 nF到2.2 µF的宽广电容范围。
    - 完全符合RoHS和REACH标准,无铅环保。
    应用领域广泛,涵盖汽车电子(如控制器、导航系统、气囊及无钥匙启动系统)、工业控制、通信设备以及一般电子产品中的ESD保护、射频滤波和旁路等功能。

    2. 技术参数


    封装与尺寸
    | EIA尺寸代码 | 尺寸(毫米) | 最大厚度(毫米) |
    |
    | 0402 | 1.00 × 0.50 | 0.30 |
    | 0603 | 1.60 × 0.80 | 0.50 |
    | 0805 | 2.00 × 1.25 | 0.50 |
    | 1206 | 3.20 × 1.60 | N/A |
    额定电压与电容范围
    - 额定电压:16 V, 25 V, 50 V, 63 V, 100 V, 200 V, 250 V。
    - 电容范围:1 nF 至 2.2 µF。
    - 容差:±5%, ±10%, ±20%。
    工作温度范围
    - 温度范围:-55°C 至 +125°C。
    特殊特性
    - 电介质稳定性:X7R电介质为“温度稳定型”,变化幅度仅为±15%。
    - 100%纯锡电极:确保出色的焊接性能。
    - 无极性设计:减少安装错误的风险。
    3. 产品特点与优势
    KEMET X7R ESD MLCC具有以下显著优势:
    1. ESD防护能力:满足AEC-Q200-002标准,提供高达25 kV的高防护水平,适合对ESD敏感的电路设计。
    2. 汽车级认证:符合AEC-Q200规范,适用于车载电子模块。
    3. 高可靠性:在极端环境下仍能保持稳定的电气特性。
    4. 多尺寸选择:覆盖从0402到1206的所有主流封装,适应不同应用需求。
    5. 灵活选项:提供柔性端子以增加机械耐久性。
    4. 应用案例与使用建议
    典型应用场景
    - 汽车电子:控制器单元、导航系统、安全气囊触发器。
    - 消费类电子产品:手机、平板电脑及其他便携式设备的ESD保护。
    - 通信设备:射频模块的旁路和滤波应用。
    使用建议
    - 在设计时,优先考虑使用柔性端子以增强机械抗冲击能力。
    - 对于高频电路,尽量选择低容差(±5%)版本以保证信号完整性。
    - 在安装前检查焊点质量,避免因虚焊导致的功能失效。
    5. 兼容性与支持
    该产品支持广泛的标准封装,并可通过标准回流焊接工艺安装。此外,KEMET提供全面的技术支持和快速响应服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法通过ESD测试 | 检查电路布局并调整接地结构。 |
    | 电容器失效 | 更换批次或验证焊接质量。 |
    | 容量超出容差范围 | 确认是否在极限工作条件下操作。|
    7. 总结与推荐
    KEMET X7R ESD MLCC以其卓越的性能和可靠性,在各种苛刻环境中表现出色。尤其适合需要高度ESD防护能力的汽车及工业级应用。对于追求高性能和高可靠性的用户而言,这是极为理想的电容器选择。
    推荐指数:★★★★★
    总体来说,这款产品无论是技术规格还是应用场景都表现出色,强烈推荐用于需要严苛ESD防护和高精度电容值的应用场景中。

C1206C225K5REC7800参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1206C225K5REC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C225K5REC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C225K5REC7800 C1206C225K5REC7800数据手册

C1206C225K5REC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
