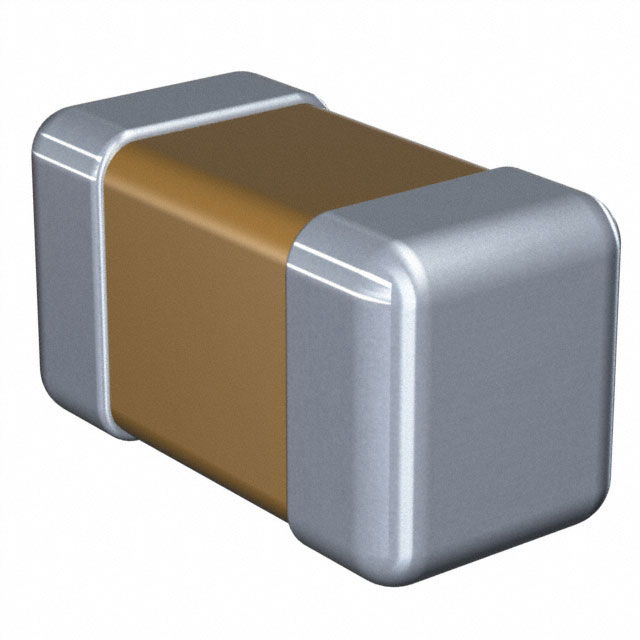

C0603X104K5RACAUTO7411

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±10% X7R 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 80-C0603X104K5RAULR
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C0603X104K5RACAUTO7411

C0603X104K5RACAUTO7411概述

    KEMET Automotive Grade Flexible Termination (FT-CAP) 多层陶瓷电容器

    产品简介


    KEMET 的汽车级柔性终止(FT-CAP)多层陶瓷电容器采用 X7R 介质,结合了一种独特的柔性终端系统。该系统集成了 KEMET 的标准终端材料,通过导电银环氧树脂将基底金属与镍屏蔽层连接起来,以实现柔性的同时保持终端强度、焊锡性和电气性能。这种技术旨在解决 MLCC 的主要失效模式——弯曲裂缝,这些裂缝通常由板弯曲和热循环期间产生的过度拉伸和剪切应力引起。柔性终端技术抑制了板应力向刚性陶瓷体的传递,从而减少了可能引起低绝缘电阻或短路故障的弯曲裂缝。

    技术参数


    - 工作温度范围:−55°C 至 +125°C
    - 额定电压:6.3 VDC 至 250 VDC
    - 容差:±5%、±10%、±20%
    - 电容值:180 pF 至 22 µF
    - 电容随温度变化率:±15%
    - 寿命老化率:最大 3.0%/十小时
    - 耐电压:250% 额定电压(5 ± 1 秒)
    - 介质损耗因数(最大值):见损耗因数限制表
    - 绝缘电阻(最小值):见绝缘电阻限制表
    - 焊接技术:波峰焊或回流焊

    产品特点和优势


    - 符合 AEC-Q200 汽车认证要求
    - 优良的柔性性能(可达 5 mm)
    - 罗马尼亚无铅(Pb-free)、符合RoHS 和REACH 标准
    - 兼容多种 EIA 尺寸,包括 0603、0805、1206、1210、1808、1812、1825、2220 和 2225
    - 高可靠性,适用于极端环境和处理条件

    应用案例和使用建议


    - 典型应用包括直接电池连接电路、关键安全电路、高频率弯折或温度循环的应用。例如,用于电源输入侧滤波(电源平面/总线)、高电流应用(汽车电池线)以及无法熔断保护的电路。
    - 建议在使用时注意温度和电压的变化,确保在设计阶段充分考虑其工作范围内的变化情况。

    兼容性和支持


    - 该产品与多种电子元件和设备兼容,可广泛应用于消费电子、医疗、工业、汽车、航空和通信领域。
    - KEMET 提供产品变更通知(PCN)和生产零件批准过程(PPAP),以确保产品质量和一致性。

    常见问题与解决方案


    - 问题:电容器的使用寿命如何?
    - 解决方案:通过寿命老化率计算,在正常工作条件下,电容器的最大容许老化率为 3.0%/十小时。
    - 问题:如何保证焊接质量?
    - 解决方案:使用回流焊工艺,并确保银环氧树脂正确粘附,避免产生裂缝。

    总结和推荐


    综上所述,KEMET 的汽车级柔性终止多层陶瓷电容器具有优良的性能、可靠性和广泛的适用范围。其独特的柔性技术使其特别适合于汽车等对环境稳定性要求高的应用领域。强烈推荐用于需要高可靠性和严苛工作条件的应用场合。
    总之,KEMET 的 FT-CAP 电容器是一款高可靠性的选择,尤其适合于汽车和其他严苛应用环境。无论是从技术参数还是应用场景来看,都表现出了其卓越的优势。

C0603X104K5RACAUTO7411参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C0603X104K5RACAUTO7411厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603X104K5RACAUTO7411数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603X104K5RACAUTO7411 C0603X104K5RACAUTO7411数据手册

C0603X104K5RACAUTO7411封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.161 ¥ 1.3605
10+ $ 0.0943 ¥ 0.7968
100+ $ 0.0587 ¥ 0.4956
500+ $ 0.0506 ¥ 0.4276
1000+ $ 0.0385 ¥ 0.3253
2500+ $ 0.0319 ¥ 0.2696
10000+ $ 0.0302 ¥ 0.2555
15000+ $ 0.027 ¥ 0.2282
45000+ $ 0.0216 ¥ 0.1825
库存: 27534
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.36
