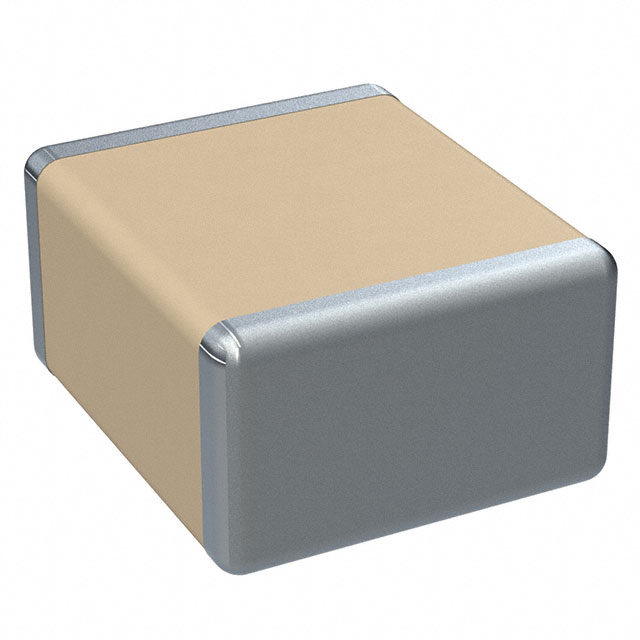

C1812C472KZRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7nF ±10% X7R 2.5KV 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: UA-C1812C472KZRAC7800
供应商: 海外现货
标准整包数: 500
KEMET 陶瓷电容 C1812C472KZRAC7800

C1812C472KZRAC7800概述

    KEMET高电压多层陶瓷电容器(SMD MLCC)X7R介电材料产品综述

    1. 产品简介


    KEMET的高电压表面贴装多层陶瓷电容器(SMD MLCC)采用X7R介电材料,其最大工作温度为125℃,被认为是“温度稳定”的。根据美国电子工业联盟(EIA)的分类,X7R介电材料被归类为II级材料。这种电容器适用于旁路和去耦应用,或频率辨别电路,在这些电路中Q值和电容特性稳定性不是关键因素。X7R表现出对时间和电压的可预测变化,并且具有最小的温度依赖性。电容变化范围限制在−55℃至+125℃之间的±15%。此外,还提供符合汽车电子委员会AEC-Q200认证要求的汽车等级产品。

    2. 技术参数


    - 操作温度范围:-55℃至+125℃
    - 封装尺寸:0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225
    - 额定电压:500VDC, 630VDC, 1kVDC, 1.5kVDC, 2kVDC, 2.5kVDC, 3kVDC
    - 电容范围:10 pF 至 560 nF
    - 容差:±5%, ±10%, ±20%
    - 电气特性:低ESR, 低ESL, 非极化设计
    - 表面处理:100%纯锡电镀端子,可选SnPb(至少5% Pb)电镀

    3. 产品特点和优势


    - 工作温度范围广:-55℃至+125℃
    - 行业领先的CV值
    - 高频性能卓越
    - 无铅,RoHS和REACH合规
    - 多种封装尺寸和额定电压选择
    - 非极化设计,减少安装时的担忧
    - 可选汽车等级,满足严格的AEC-Q200标准

    4. 应用案例和使用建议


    典型应用包括:
    - 开关电源输入滤波、谐振器、储能电路、抑制电路、输出滤波
    - 高压耦合和直流阻断
    - 灯光镇流器
    - 电压倍增电路
    - DC/DC转换器
    - 在Ćuk转换器中的耦合电容器
    使用建议:
    - X7R介电材料不建议用于交流线路滤波或脉冲应用。
    - 为防止外部表面电弧,可能需要对电容器及其装配电路板进行表面涂层保护。

    5. 兼容性和支持


    - 兼容性:与EIA标准封装尺寸兼容。
    - 支持:KEMET提供详细的技术支持和售后服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q:如何防止电弧?
    A:在电容器及其装配电路板上添加保护涂层,以防止外部表面电弧。

    - Q:哪些封装尺寸可用?
    A:0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225等多种尺寸。

    7. 总结和推荐


    该产品具备广泛的温度范围、优异的高频性能、良好的电气特性以及多种封装尺寸和额定电压选择。特别是其无铅、RoHS和REACH合规性,使其成为现代电子设备的理想选择。鉴于其优良的性能和广泛的应用领域,强烈推荐在各类高压、高频应用场合使用。

C1812C472KZRAC7800参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 2.5KV
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1812C472KZRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C472KZRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C472KZRAC7800 C1812C472KZRAC7800数据手册

C1812C472KZRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.4438 ¥ 3.7186
1000+ $ 0.4438 ¥ 3.7186
库存: 0
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 0
