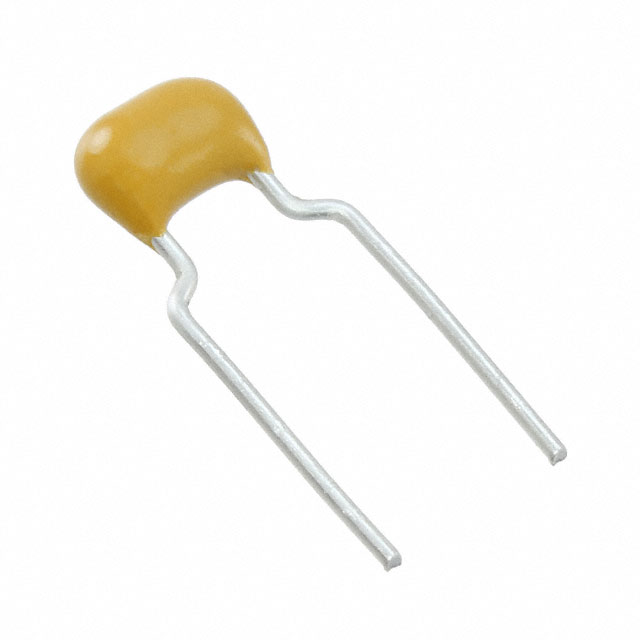

C323C104M1R5TA7301

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±20% X7R 100V 通孔安装 5.08mm*3.18mm*7.62mm
供应商型号: 80-C323C104M1R5TATU
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C323C104M1R5TA7301

C323C104M1R5TA7301概述

    高品质电容器技术文章:Goldmax系列多层陶瓷电容器

    1. 产品简介


    Goldmax系列是由KEMET公司推出的多层陶瓷电容器(MLCC),属于X7R温度稳定电介质类别。此系列产品专为商业级应用设计,具备高性能和可靠性,能够承受高达125°C的工作温度。Goldmax以其高耐热性和稳定的电容特性,在高频旁路、滤波、去耦及瞬态电压抑制等领域得到了广泛应用。
    其独特的镀锡钢芯或铜芯引脚设计确保了出色的焊接性能和机械稳定性。此外,该产品通过了RoHS、REACH认证,同时满足UL 94V–0阻燃标准,符合环保要求。

    2. 技术参数


    Goldmax系列的具体技术规格如下:
    - 额定电压范围:25V至250V
    - 电容范围:100pF至10μF
    - 温度系数:X7R温度稳定电介质,-55°C至+125°C内电容变化幅度≤±15%
    - 耐压能力:250%额定电压
    - 老化率:最大3.0%/十年
    - 绝缘电阻:基于1,000 MΩ·µF或100 GΩ
    - 工作温度范围:-55°C至+125°C
    - 封装方式:可选直角或肩弯引脚设计,支持0.100"、0.200"、0.250"、0.400"引脚间距
    - 包装形式:散装袋、卷带封装、弹夹式包装

    3. 产品特点和优势


    Goldmax系列产品的主要特点和优势包括:
    - 广泛适用性:适合多种电路需求,尤其是需要高可靠性、宽温域特性的应用。
    - 优异的机械特性:通过三防涂层(Conformal Coating)增强了抗潮湿、防尘、抗振动性能。
    - 无极性设计:简化安装流程,减少错误风险。
    - 高可靠性:通过严格的老化测试和环境适应性验证。
    - 低损耗特性:具备良好的频率响应特性,尤其适合高频电路。
    - 高耐火性:满足UL 94V–0阻燃等级。

    4. 应用案例和使用建议


    Goldmax系列电容器适用于多种典型应用场景,如:
    - 高频电路:用于高频旁路和信号过滤。
    - 汽车电子:适配发动机控制单元、电池管理系统等高温环境下的应用。
    - 工业自动化:作为直流母线滤波器的一部分。
    使用建议:
    1. 根据实际应用选择合适的额定电压和电容值,确保不超过产品标称的最大耐压能力。
    2. 在高湿度环境中,推荐结合金线镀锡设计提升长期可靠性。
    3. 确保PCB布局时保持适当的间距,避免电场干扰。

    5. 兼容性和支持


    Goldmax系列产品具有高度的兼容性,支持与其他主流厂商的组件协同工作。厂商提供全面的技术支持和维护服务,包括产品数据手册、质量保证文件及在线技术支持。客户可通过KEMET官网或直接联系销售代表获取更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品在高温下出现异常性能 | 确认工作温度在-55°C至+125°C范围内 |
    | 长期使用后电容量下降 | 检查电容是否受到老化影响,必要时更换新件 |
    | 焊接过程中引脚断裂 | 使用适当工具并确保焊接参数正确 |

    7. 总结和推荐


    总体来看,Goldmax系列凭借其宽温域特性、高耐火性和优异的机械稳定性,在商业和工业领域中表现出色。其在高频应用中的稳定表现以及无极性设计极大地降低了安装复杂度。建议在需要高可靠性、温度稳定性以及抗老化能力的场景中优先选用此系列产品。对于注重环保和长寿命需求的应用,Goldmax无疑是理想的选择。
    综上所述,我们强烈推荐KEMET Goldmax系列电容器用于现代电子设计中,特别是在苛刻的运行条件下。

C323C104M1R5TA7301参数

参数
电容值 100nF
容差 ±20%
温度系数 X7R
额定电压 100V
长*宽*高 5.08mm*3.18mm*7.62mm
安装方式 通孔安装
包装方式 卷带包装

C323C104M1R5TA7301厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C323C104M1R5TA7301数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C323C104M1R5TA7301 C323C104M1R5TA7301数据手册

C323C104M1R5TA7301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.552 ¥ 4.6644
10+ $ 0.3554 ¥ 3.0027
100+ $ 0.2139 ¥ 1.8075
500+ $ 0.1551 ¥ 1.3106
1000+ $ 0.1382 ¥ 1.1681
2500+ $ 0.1199 ¥ 1.013
10000+ $ 0.1156 ¥ 0.9765
库存: 2000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.66
