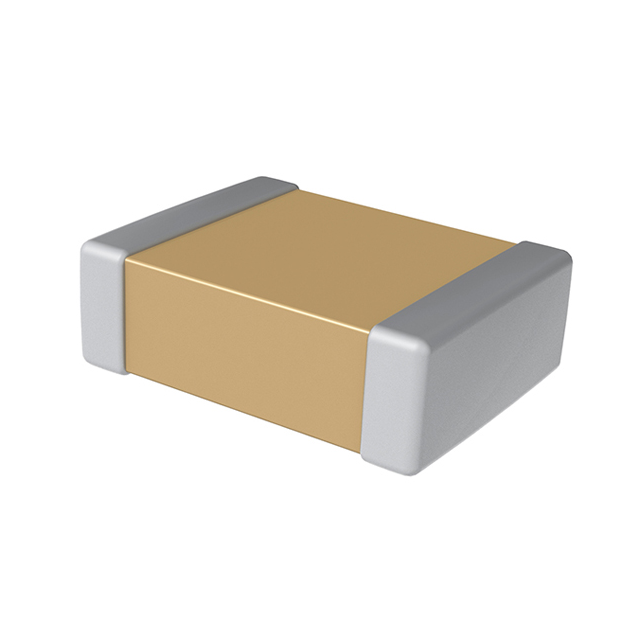

CKC21X123KEGACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 12nF ±10% C0G(NP0) 1.2KV 2220 贴片安装 5.9mm*5mm*5mm
供应商型号: 80-CKC21X123KEGCAUTO
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 CKC21X123KEGACAUTO

CKC21X123KEGACAUTO概述

    # KEMET KC-LINK™ 多层陶瓷芯片电容器技术概述

    产品简介


    KEMET 的 KC-LINK 表面贴装电容器专为满足高速开关宽禁带 (WBG) 半导体的需求而设计。这些半导体在更高的电压、温度和频率下运行,要求电容器具备卓越的性能。KC-LINK 系列电容器采用 KEMET 的坚固的 C0G/NPO 基础金属电极(BME)电介质系统,适合应用于功率转换器、逆变器、消浪涌电路和谐振电路,其中高效率是关键因素。
    这些电容器具有极低的有效串联电阻(ESR)和非常低的热阻抗,在高频、高电流应用中表现出色。它们能在-55°C 至+150°C 的宽温范围内稳定工作,尤其适用于需要紧凑布局的高功率密度应用,如电动汽车/混合动力汽车(EV/HEV)、无线充电、光伏系统及电源转换器等。

    技术参数


    以下是 KC-LINK 系列的主要技术参数:
    | 参数名称 | 具体指标 |

    | 封装尺寸 | EIA 1812、2220、3640 |
    | 容量范围 | 4.7 nF 至 220 nF |
    | 额定电压 | 500 VDC 至 2000 VDC |
    | 工作温度范围 | -55°C 至 +150°C |
    | 频率范围 | >10 MHz |
    | ESR(等效串联电阻) | 极低 |
    | ESL(等效串联电感) | 极低 |
    | 容值变化特性 | 温度:±30 ppm/°C;直流偏置:无显著变化 |
    此外,这些电容器符合 RoHS 和无铅标准,同时提供商业级和汽车级两种型号,后者符合严格的 AEC-Q200 标准。

    产品特点和优势


    KC-LINK 系列电容器具有以下独特优势:
    1. 高可靠性:通过多种严苛测试,如温度循环、湿热、振动、冲击等,确保长期稳定性。
    2. 高性能:极低的 ESR 和 ESL,支持高电流操作且减少电磁干扰。
    3. 灵活性:提供标准和柔性端子两种选择,便于复杂电路板的设计与安装。
    4. 宽工作范围:能够在极端条件下保持优异性能,特别适用于高温环境。
    5. 兼容性:支持广泛的应用场景,包括快速开关半导体、DC-Link 应用以及各种谐振电路。

    应用案例和使用建议


    KC-LINK 电容器非常适合用于以下场景:
    - 电动汽车/混合动力汽车:特别是在驱动系统和充电模块中,其高功率密度特性和高可靠性是关键。
    - 无线充电系统:用于接收和发送端的谐振电容,提高能量传输效率。
    - 工业电力转换:作为 DC-Link 或谐振电容,优化效率并减少噪声。
    对于用户而言,建议在选择时根据具体应用的温度、电压和电流需求匹配合适的容量与封装尺寸。同时,确保 PCB 设计符合推荐的布线和焊接规范以获得最佳效果。

    兼容性和支持


    KC-LINK 系列电容器与主流 PCB 材料高度兼容,并可通过多种包装形式交付(如 7 英寸卷带和 13 英寸卷带)。KEMET 提供全面的技术支持服务,包括样品申请、设计咨询和技术文档下载,帮助客户加速产品开发周期。

    常见问题与解决方案


    问题 1:如何防止焊点开裂?
    解决方案:推荐使用柔性端子版本,并严格按照 IPC-7351 标准设计 PCB 布局,加强焊盘连接强度。
    问题 2:为什么容量会随时间衰减?
    解决方案:这通常是由老化效应引起。定期监测电容器状态,并按需替换以确保系统性能。

    总结和推荐


    综上所述,KEMET KC-LINK 系列多层陶瓷芯片电容器凭借其先进的电介质技术和卓越的性能表现,在高速开关半导体领域展现了强大的市场竞争力。无论是从可靠性还是成本效益角度考虑,该产品都是理想的选择。强烈推荐给那些寻求高性能、高可靠性的设计工程师和制造商。
    最终评价:⭐️⭐️⭐️⭐️⭐️(满分五颗星)

CKC21X123KEGACAUTO参数

参数
电容值 12nF
容差 ±10%
温度系数 C0G(NP0)
额定电压 1.2KV
长*宽*高 5.9mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

CKC21X123KEGACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CKC21X123KEGACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CKC21X123KEGACAUTO CKC21X123KEGACAUTO数据手册

CKC21X123KEGACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
