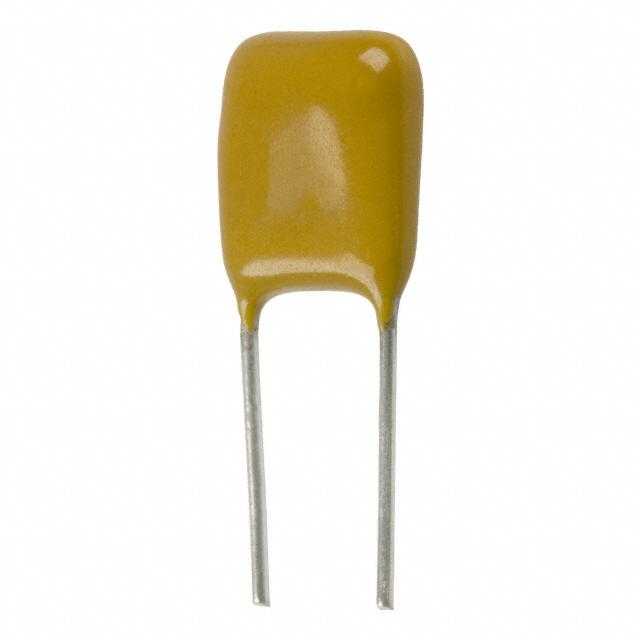

C320C220J2G5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 22pF ±5% C0G(NP0) 200V 通孔安装 5.08mm*3.18mm*6.6mm
供应商型号: 80-C320C220J2G
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C320C220J2G5TA

C320C220J2G5TA概述

    金玛克斯(Goldmax)陶瓷电容器技术手册

    产品简介


    KEMET公司的金玛克斯(Goldmax)系列径向引线多层陶瓷电容器以其卓越的性能和高可靠性著称。本系列产品采用C0G介电材料,属于EIA定义的“稳定”Class I分类,具有温度补偿能力,适合于谐振电路或其他对Q值和电容稳定性有严格要求的应用场景。金玛克斯系列电容器能够在-55°C至+125°C的宽广温度范围内保持稳定的电容性能,并且符合UL 94V–0阻燃标准。此外,它们还通过RoHS和REACH认证,适用于各种商业级电子设备。

    技术参数


    | 参数 | 值 |

    | 操作温度范围 | -55°C 至 +125°C |
    | 温度变化引起的电容偏差 | ±30 ppm/°C |
    | 耐压等级 | 25 V, 50 V, 100 V, 200 V, 250 V |
    | 电容容差选项 | ±0.5 pF, ±1%, ±2%, ±5%, ±10% |
    | 最大损耗因数 | 0.1% |
    | 最小绝缘电阻 | 100 GΩ |
    产品特点与优势
    金玛克斯电容器的主要特点包括:
    - 稳定的C0G介电材料,确保温度稳定性和长时间使用中的电容不变性。
    - 高额定电压支持,满足多种高压应用场景需求。
    - 极低的等效串联电阻(ESR)和等效串联电感(ESL),提高电路效率。
    - 良好的焊接兼容性,支持纯锡表面处理工艺。
    - 符合环保法规,RoHS和REACH认证。
    应用案例及使用建议
    典型应用包括但不限于:高频滤波、脉冲电路、高电流旁路以及能量存储等。例如,在通信系统中,这类电容器可以用来稳定电源电压并减少噪声干扰。为了优化性能,建议根据具体应用选择合适的封装形式和电压等级,并确保电路布局合理以避免寄生效应。
    兼容性与支持
    金玛克斯电容器设计为与其他主流电子元件良好兼容,可用于大多数现代电子产品中。KEMET公司提供全面的技术支持和服务,包括详细的文档资料和技术咨询,帮助客户解决安装和调试过程中遇到的问题。

    常见问题与解决方案


    1. 问:如何确认所选型号是否适合我的应用?
    - 解答:请查阅产品规格书中的应用指南部分,或者联系KEMET技术支持团队获取专业建议。

    2. 问:如果发现电容值偏移较大怎么办?
    - 解答:首先检查周围环境条件是否超出规定范围;其次考虑更换更高质量的产品版本或重新校准设备设置。
    3. 问:能否定制特殊规格的产品?
    - 解答:可以。请联系当地经销商或直接访问官网提交定制请求表格,我们将尽快回复您的需求。
    总结与推荐
    综上所述,金玛克斯径向引线多层陶瓷电容器凭借其出色的耐温性、优异的电气特性和广泛的应用场景成为众多工程师的理想选择。如果您正在寻找一款能够长期稳定工作的高性能电容器,则此款产品无疑是最佳之选。无论是消费类电子还是工业控制领域,它都能展现出色的表现力,值得信赖。因此强烈推荐使用该系列产品来提升整体系统性能。
    以上内容基于提供的技术手册进行了整理和分析,旨在为读者提供详尽且实用的信息。

C320C220J2G5TA参数

参数
电容值 22pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 5.08mm*3.18mm*6.6mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 袋装

C320C220J2G5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C320C220J2G5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C320C220J2G5TA C320C220J2G5TA数据手册

C320C220J2G5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2898 ¥ 2.4488
100+ $ 0.207 ¥ 1.7492
500+ $ 0.1496 ¥ 1.2641
1000+ $ 0.1328 ¥ 1.1225
2500+ $ 0.1091 ¥ 0.9217
10000+ $ 0.1015 ¥ 0.8578
库存: 1862
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
直接购买
加入购物车
