C1210C225K3N1CAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 2.2μF ±10% X8L 25V SMD 贴片安装 3.5mm(长度)*2.6mm(宽度)
供应商型号: 2809243
供应商: 海外现货
标准整包数: 1

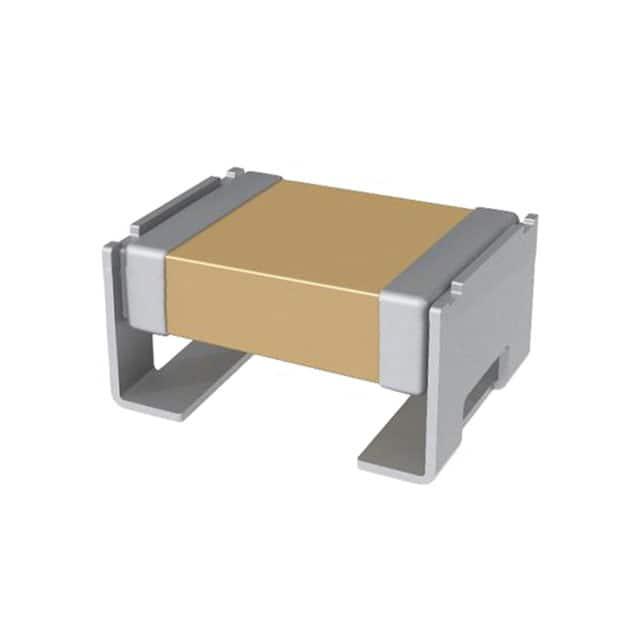

KEMET 陶瓷电容 C1210C225K3N1CAUTO

C1210C225K3N1CAUTO概述


    产品简介


    KEMET Power Solutions High Temperature (KPS HT) 系列多层陶瓷贴片电容器是专为高温度环境设计的高端电子元件。这种电容器利用专利的引脚框架技术,能够将一个或两个多层陶瓷芯片电容器垂直堆叠在一个紧凑的表面贴装封装内。这种设计不仅提供了增强的机械和热应力性能,还有效地解决了应用过程中可能出现的噪音问题。单个封装内的双芯片堆叠可提供高达传统表面贴装MLCC两倍的电容,同时保持甚至减小设计尺寸。KPS系列电容器可在高达150°C的环境中可靠运行,适用于高温度过滤、旁路和去耦合等多种应用。

    技术参数


    - 工作温度范围: −55°C至+150°C
    - 电容变化: 在−55°C至+125°C范围内,变化率不超过±15%;在+125°C至+150°C范围内,变化率为+15%,−40%
    - 额定电压: 10V、16V、25V和50V
    - 容差: 单芯片和双芯片分别为±10%和±20%
    - 寿命: 高温使用寿命长达1000小时
    - 介质耐压: 额定电压的250%
    - 损耗因子: 最大限制为2.5%(≥25V),3.5%(≤16V)
    - 绝缘电阻: 120秒后,在25°C下最小为500兆欧姆-微法拉或10千兆欧姆
    - 最大老化率: 每十年小时衰减3%

    产品特点和优势


    KEMET Power Solutions KPS HT系列电容器具有许多独特的功能和优势。其中关键点包括:
    - 宽广的工作温度范围: 从−55°C到+150°C,适应各种极端环境
    - 可靠的终端系统: 采用先进的机械隔离技术,提高了可靠性
    - 多种封装尺寸: 包括1210和2220 EIA尺寸,满足不同设计需求
    - 多种电容值选择: 从0.47μF到47μF,提供灵活的选择
    - 高电容密度: 双芯片堆叠能在相同或更小的空间内提供更高的电容值
    - 优越的抗应力能力: 能承受高达10mm的电路板弯曲,保证在苛刻环境下的稳定性

    应用案例和使用建议


    KEMET Power Solutions KPS HT系列电容器广泛应用于多个领域,包括工业、航空航天、汽车和电信等。这些应用涉及电源输入输出滤波、噪声减少、直接电池或电源连接的电路、高温环境下的关键和安全相关电路等。在具体使用时,建议根据应用环境选择合适的电容值和封装尺寸。例如,在车载系统中,可以优先考虑双芯片堆叠以确保足够的电容容量。同时,注意正确处理焊接过程中的热应力,遵循制造商的建议以确保最佳效果。

    兼容性和支持


    KEMET Power Solutions KPS HT系列电容器完全符合RoHS和REACH标准,且支持无铅回流焊工艺。此外,KEMET还提供了详尽的产品变更通知(PCN)和生产零件批准程序(PPAP)支持,确保产品在生产和供应环节的质量和可靠性。对于汽车级产品,它们符合AEC-Q200标准,并支持特定的PCN审批和PPAP请求等级,为小型和中型企业提供了更便捷的汽车级组件采购途径。

    常见问题与解决方案


    在使用KEMET Power Solutions KPS HT系列电容器时,用户可能会遇到以下常见问题及对应的解决方案:
    - 问题1: 电容值随时间降低
    - 解决方案: 使用自动电平控制(ALC)功能来确保电压水平恒定,进行定期校准和检查
    - 问题2: 焊接后出现电容失效
    - 解决方案: 确保正确的焊接工艺,预热并避免热冲击,使用推荐的回流焊曲线
    - 问题3: 安装过程中发现电容器位置偏移
    - 解决方案: 严格遵守制造商提供的土地模式设计建议,确保良好的电气接触和机械稳定性

    总结和推荐


    KEMET Power Solutions KPS HT系列电容器以其卓越的性能和广泛的适用性在市场上具备很强的竞争力。从广泛的温度范围到优异的机械和电气特性,该系列产品非常适合需要高度可靠性的高要求应用环境。结合其优良的兼容性和厂商提供的技术支持,KEMET KPS HT系列电容器无疑是高性能应用的理想选择。综上所述,强烈推荐在各种高要求环境中使用KEMET Power Solutions KPS HT系列电容器。

C1210C225K3N1CAUTO参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X8L
额定电压 25V
长*宽*高 3.5mm(长度)*2.6mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C1210C225K3N1CAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1210C225K3N1CAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1210C225K3N1CAUTO C1210C225K3N1CAUTO数据手册

C1210C225K3N1CAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 17.8686
10+ ¥ 16.4941
50+ ¥ 15.3945
100+ ¥ 15.1196
600+ ¥ 14.8447
1200+ ¥ 14.8447
2400+ ¥ 14.8447
4200+ ¥ 14.8447
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
