C0603C681J5GAL7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 680pF ±5% C0G(NP0) 50V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 399-C0603C681J5GAL7867TR-ND
供应商: Digi-Key
标准整包数: 4000

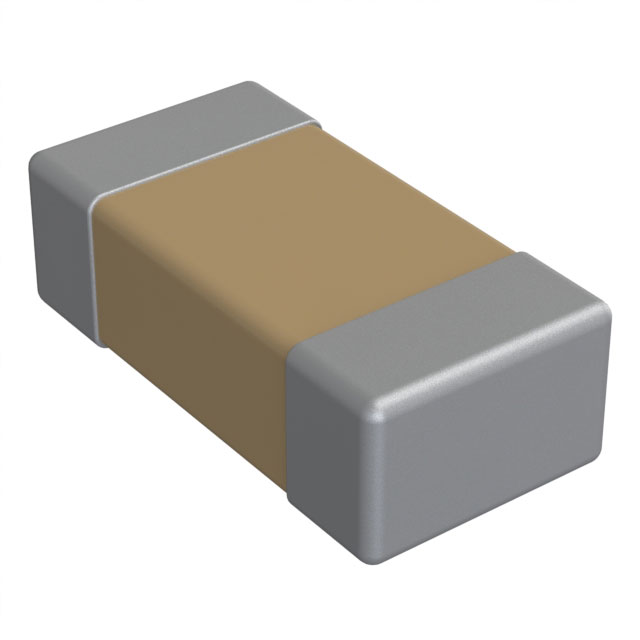

KEMET 陶瓷电容 C0603C681J5GAL7867

C0603C681J5GAL7867概述

    # KEMET 商用“L”系列锡铅表面贴装陶瓷电容器产品技术手册解析

    产品简介


    KEMET的商用“L”系列锡铅端子表面贴装多层陶瓷芯片电容器(SMD MLCC)采用C0G介质材料,专为高可靠性需求设计,尤其是要求使用锡铅端金属化的情况下。这些电容器广泛应用于军事、航空航天和其他高可靠性工业领域。C0G介质材料的最大工作温度为125°C,并被归类为EIA标准中的I类材料,具有温度补偿功能,适合谐振电路等对Q值和电容稳定性有严格要求的应用。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -55°C至+125°C |
    | 容量变化率(相对于+25°C) | ±30 ppm/°C |
    | 击穿电压(DWV) | 额定电压的250% |
    | 失效率等级 | 符合高可靠性和恶劣环境下的应用 |
    | 绝缘电阻(IR) | ≥1000 MΩ·μF 或≥100 GΩ(额定电压下测试) |
    支持的电气特性包括广泛的电压范围:10V到250V DC,并且提供了多种封装尺寸,如0402、0603、0805等,以满足不同应用需求。

    产品特点和优势


    1. 可靠的终止系统:KEMET采用锡铅镀层,确保连接稳固可靠。
    2. 卓越的热稳定性和低ESR/ESL:非常适合高频信号处理。
    3. 无极性设计:安装更加灵活简便。
    4. 严格的容差控制:提供±0.10 pF至±20%等多种精度选项。

    应用案例和使用建议


    这类电容器特别适用于需要极高精度和稳定性的场合,例如军用通信设备、航空电子系统及医疗仪器等。对于设计师而言,在选择具体型号时需考虑电路板布局对信号完整性的影响,并确保所选电容器能够承受预期的工作环境条件。

    兼容性和支持


    虽然本系列产品不符合RoHS标准,但由于含有一定比例的铅成分,在特定行业中仍具有不可替代的价值。KEMET公司承诺为客户持续提供稳定的供应渠道,并且可以通过定制服务满足更多特殊需求。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度漂移过大 | 确认选择了正确的C0G材料类型 |
    | 性能下降较快 | 检查是否存在过压或过热现象 |

    总结和推荐


    总体来看,KEMET的商用“L”系列锡铅端面贴装MLCC凭借其出色的耐久性、稳定性及宽广的应用范围,在高端电子制造领域占据重要地位。然而,由于环保法规日益严格,建议根据具体项目要求权衡利弊后决定是否采用此款产品。对于那些需要长期稳定性和高可靠性的项目来说,这无疑是一个值得信赖的选择。

C0603C681J5GAL7867参数

参数
电容值 680pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C0603C681J5GAL7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C681J5GAL7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C681J5GAL7867 C0603C681J5GAL7867数据手册

C0603C681J5GAL7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1036 ¥ 0.8668
8000+ $ 0.0975 ¥ 0.8158
12000+ $ 0.0944 ¥ 0.7903
28000+ $ 0.0914 ¥ 0.7648
100000+ $ 0.0792 ¥ 0.6628
库存: 8000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 3467.2
