首页  >  产品百科  >  C0603C392KCRACAUTO

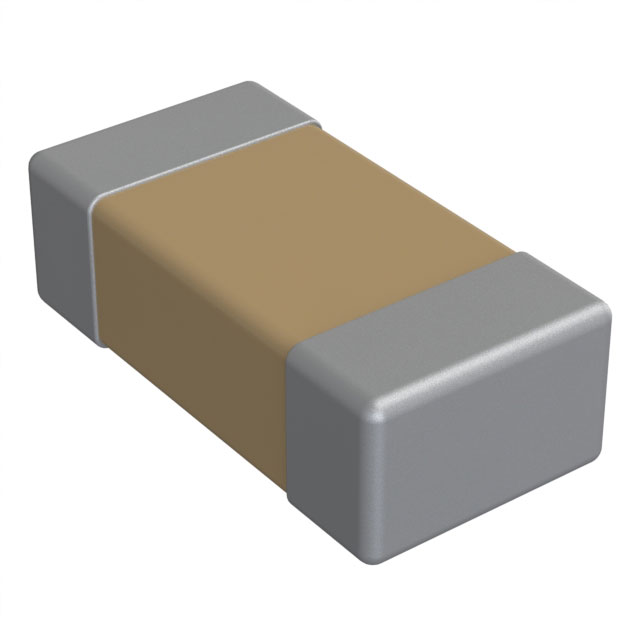

C0603C392KCRACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 3.9nF ±10% X7R 500V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 399-C0603C392KCRACAUTOTR-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C0603C392KCRACAUTO

C0603C392KCRACAUTO概述

    # 高品质汽车级高压多层陶瓷电容器(X7R介电质)技术手册

    产品简介


    KEMET推出的汽车级高电压表面贴装多层陶瓷电容器(MLCCs),采用X7R介电材料,具有高达125°C的工作温度,并被认为是“温度稳定”的材料。该产品由美国电子工业联盟(EIA)分类为II类陶瓷介质材料,适用于旁路、去耦合以及频率区分电路,其中电容特性的Q值和稳定性不是关键因素。X7R介电材料表现出对时间和电压的可预测电容变化,并且具有极小的温度相关电容变化。电容变化限于从-55°C到+125°C时的±15%范围内。这些电容器无论是在引擎盖下还是车内,都设计用于提供可靠性能,适用于任务关键型和安全关键型的汽车电路。
    KEMET的这一系列电容器符合严格的AEC-Q200认证标准,确保了在潜在恶劣环境条件下的卓越性能。这些电容器广泛应用于多种汽车及工业场景中,包括但不限于充电站、LCD背光镇流器、电压倍增电路、DC/DC转换器、电源系统、局域网/广域网接口、高电压去耦合、滤波器、直流阻断和静电保护等领域。

    技术参数


    以下是该产品的关键技术规格和性能参数:
    - 工作温度范围:-55°C至+125°C。
    - 电容变化率:相对于+25°C和0Vdc时应用条件下的±15%。
    - 老化率:最大3.0%/十年小时数。
    - 击穿电压(DWV):5±1秒内耐受额定电压的120%-300%,具体取决于EIA尺寸代码。
    - 损耗因数(DF):在25°C下不超过2.5%。
    - 绝缘电阻(IR):最低限制在25°C下随电容大小不同而变化,500VDC下施加时间为120±5秒。
    此外,该系列产品提供了从0402到2225的各种EIA尺寸代码,并支持从500V到3000V的不同直流电压等级。电容值范围从10pF到560nF,允许的容差为±5%、±10%和±20%。

    产品特点和优势


    这款汽车级高压MLCC的主要特点包括:
    - 符合AEC-Q200标准,保证产品质量与可靠性。
    - 宽泛的工作温度范围,适应极端环境需求。
    - 出色的高频表现能力。
    - 绿色环保设计,完全符合RoHS、REACH规范。
    - 支持无铅焊接工艺,便于现代化生产流程。
    其独特优势在于其稳定的电气特性、长寿命以及出色的抗干扰能力,使其成为现代复杂电子系统中的理想选择。
    应用案例与使用建议
    典型应用场景涵盖了新能源汽车电池管理系统、车载信息娱乐系统、高级驾驶辅助系统(ADAS)等高端领域。为了最大化利用这些电容器的优势,在实际部署过程中建议遵循以下几点:
    - 将它们放置于靠近敏感组件的位置以减少信号失真。
    - 考虑使用适当的保护涂层来防止外部表面电弧现象的发生。
    - 定期检查电路板状态,确保长期稳定运行。

    兼容性和支持


    此型号产品与其他主流品牌的标准封装兼容,且易于集成进现有设计方案中。KEMET公司还提供全面的技术支持服务,包括定制化咨询、样品请求以及售后保障计划。
    常见问题解答
    对于初次使用者可能遇到的一些疑问如下:
    问:是否适合交流线路过滤?答:不推荐用于交流线路上的过滤工作。
    问:如何避免表面电弧风险?答:可以考虑增加防护层如硅胶密封等方式。
    结论与推荐
    综上所述,KEMET生产的这款汽车级高压MLCC凭借优异的设计理念和技术指标,在众多高端电子应用场合展现出了强大的竞争力。它不仅满足甚至超越了国际通行的质量管理体系要求,而且具备良好的性价比。因此,我们强烈推荐此款产品给寻求高性能、高可靠性的客户群体。

C0603C392KCRACAUTO参数

参数
电容值 3.9nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

C0603C392KCRACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C392KCRACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C392KCRACAUTO C0603C392KCRACAUTO数据手册

C0603C392KCRACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.1139 ¥ 0.9529
8000+ $ 0.1078 ¥ 0.9018
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 3811.6
直接购买
加入购物车
