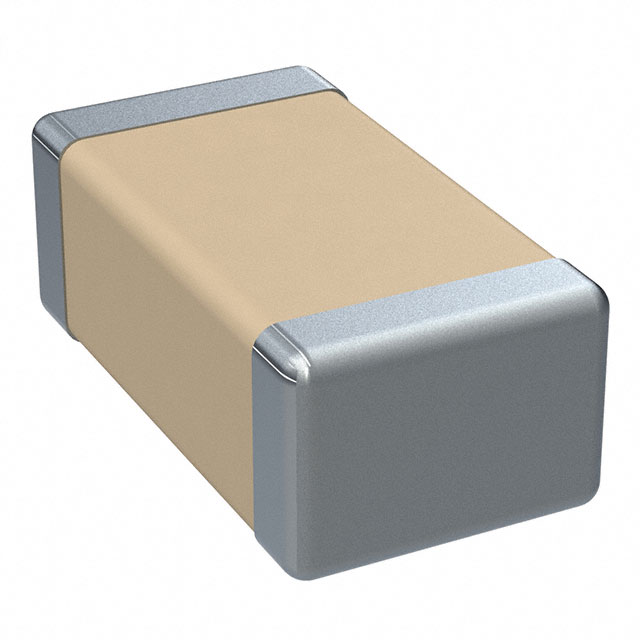

C0805C101K2GAL7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100pF ±10% C0G(NP0) 200V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C0805C101K2GAL7800

C0805C101K2GAL7800概述

    # KEMET Commercial "L" 系列锡铅端子陶瓷电容器技术手册解析

    1. 产品简介


    KEMET的商业级"L"系列表面贴装陶瓷电容器以其独特的C0G电介质为特点,专为高可靠性需求设计,适用于需要锡铅端子的苛刻应用场合。其电介质具备稳定的温度补偿能力,特别适合于谐振电路及对Q值和电容稳定性要求较高的场景。这些产品具有宽广的工作温度范围(-55°C至+125°C),并且符合军用、航空航天和其他工业领域的高可靠性标准。
    主要特点:
    - 电介质类型: C0G(Class I材料)
    - 主要功能: 温度补偿、高Q值、稳定电容
    - 应用领域: 军事、航天、工业电子等

    2. 技术参数


    以下是产品的一些关键技术和性能指标:
    | 参数 | 值 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量范围 | 0.5 pF 至 0.47 μF |
    | 电压等级 | 10 V, 16 V, 25 V, 50 V, 100 V, 200 V, 250 V |
    | 容量公差 | ±0.10 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, ±20% |
    | 失效电压 | 额定电压的250% |
    | 耗散因子 | 最大0.1% |
    | 绝缘电阻 | ≥1,000 MΩ·μF 或 100 GΩ |

    3. 产品特点和优势


    KEMET的C0G电介质系列产品以其卓越的技术性能脱颖而出,具体优势如下:
    - 高可靠性: 具备极低的电容温度系数(±30 ppm/°C),适合极端温度条件下的稳定运行。
    - 无噪声干扰: 不产生压电效应,确保信号传输质量。
    - 优良热稳定性: 极低的ESR和ESL特性,提升整体系统效能。
    - 广泛适用性: 支持多种封装尺寸(如0402至2225)和多种电压等级选择。

    4. 应用案例和使用建议


    典型的应用场景包括但不限于:
    - 航空航天: 利用其高可靠性和稳定性进行关键电路设计。
    - 军事通信设备: 在恶劣环境中提供持续稳定的性能表现。
    对于实际应用中的优化建议:
    - 在高频信号处理时应考虑并联连接以增加总电容量。
    - 设计布局时需注意保持良好的接地平面,减少寄生效应的影响。

    5. 兼容性和支持


    此款电容器与大部分主流PCB制造工艺兼容,能够轻松集成到现有系统中。此外,KEMET公司提供了详尽的技术文档和支持服务,帮助客户快速上手并解决可能遇到的问题。

    6. 常见问题与解决方案


    以下列举了一些常见的使用疑问及其解决方法:
    - 问: 产品为何未通过RoHS认证?
    - 答: 因为其端子采用含铅锡合金,不符合RoHS规定,主要用于特定行业如军工领域。
    - 问: 如何确定最佳电容器型号?
    - 答: 根据具体应用场景选择合适容量、电压及公差的产品即可。

    7. 总结和推荐


    综上所述,KEMET的C0G电介质表面贴装多层陶瓷芯片电容器凭借其优异的质量控制流程和多样化规格选项,在军用、航空及其他高要求行业得到了广泛应用。如果您的项目需要一个兼具高性能和高稳定性的电容器解决方案,则这款产品无疑是理想之选。因此,我们强烈推荐使用该系列产品来满足您的需求。

C0805C101K2GAL7800参数

参数
电容值 100pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C0805C101K2GAL7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0805C101K2GAL7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0805C101K2GAL7800 C0805C101K2GAL7800数据手册
