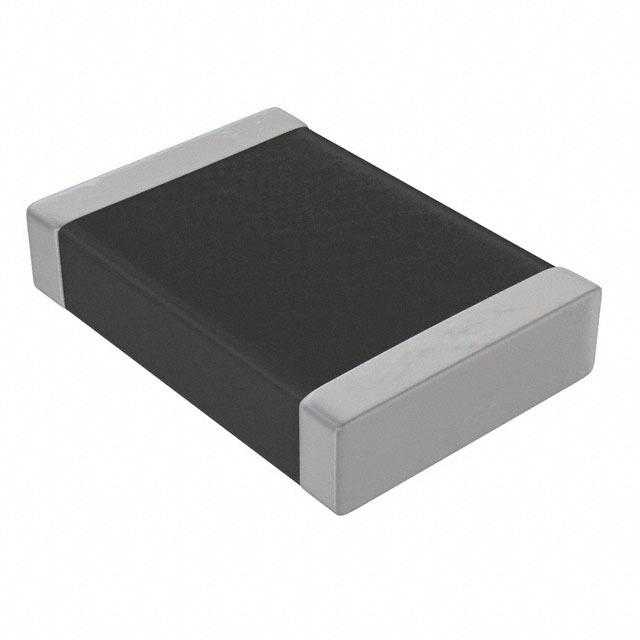

C1812C472F5GACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7nF ±1% C0G(NP0) 50V 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号: 80-C1812C472F5G
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1812C472F5GACTU

C1812C472F5GACTU概述

    电子元器件技术手册:KEMET C0G MLCC电容器

    产品简介


    KEMET的C0G多层陶瓷片式电容器(SMD MLCC)是专为需要高稳定性和精确度的应用设计的。C0G电介质属于“稳定”类型,适用于温度补偿和Q值及稳定性至关重要的电路,例如谐振电路或定时电路。本系列电容器具有极低的温度系数,确保在整个温度范围(-55°C至+125°C)内电容变化极小,且不随时间衰减。

    技术参数


    以下是该产品的关键技术参数:
    - 额定电压范围:10 VDC至250 VDC
    - 电容范围:0.5 pF至0.47 µF
    - 温度系数:±30 ppm/°C(从-55°C到+125°C)
    - 工作温度范围:-55°C至+125°C
    - 电容容差:±0.1 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%、±10%、±20%
    - 漏电流:最大值为0.3%,且电容漂移不超过初始值的10%
    - 绝缘电阻:≥1,000 MΩ·μF 或 ≥100 GΩ
    - 介电强度(DWV):额定电压的250%

    产品特点和优势


    1. 卓越的温度稳定性:±30 ppm/°C的温度系数保证了电容的长期稳定性,适合极端环境下的应用。
    2. 无铅、RoHS及REACH合规:符合环保要求,适用于全球范围内的工业需求。
    3. 广泛的封装尺寸:提供EIA标准尺寸(0201至2225),适用于多种应用场景。
    4. 无极性设计:简化安装过程,减少误用风险。
    5. 高性能特性:极低的等效串联电阻(ESR)和等效串联电感(ESL),提升高频应用的效率。
    6. 无噪声:无压电效应,适用于对噪声敏感的系统。

    应用案例和使用建议


    典型应用包括:
    - 谐振电路:C0G电容因其优异的频率响应,广泛应用于振荡器和滤波器中。
    - 计时和调谐电路:在需要高精度计时的应用中,如微处理器和射频模块。
    - 瞬态电压抑制:能够承受高频冲击并有效保护后续电路。

    使用建议:
    - 确保正确的封装尺寸和电容值匹配电路需求。
    - 在高频应用中,尽量缩短引线长度以减少寄生电感影响。
    - 定期检查电容老化情况,特别是在极端温度环境下运行。

    兼容性和支持


    - 本产品可与其他标准表面贴装技术(SMT)兼容,支持自动化生产和焊接工艺。
    - KEMET提供详尽的技术文档和支持服务,包括产品选型指南和应用笔记。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容值超出容差范围 | 检查电路布局是否合理,避免外部干扰 |
    | 温度变化导致电容值波动 | 使用C0G电容替代,以确保温度稳定性 |
    | 安装后出现异常发热现象 | 确认工作电压是否超过额定值,调整电压设置 |

    总结和推荐


    KEMET的C0G系列MLCC电容器以其卓越的性能和广泛的适用性,在电子工程领域占据重要地位。该产品特别适合高要求的高频和精密电路应用,展现出极高的市场竞争力。对于追求高可靠性和稳定性的工程师而言,推荐优先选择此系列产品。总体而言,这款电容器不仅技术先进,还兼具环境友好性,是一款值得信赖的选择。
    推荐指数:★★★★★

C1812C472F5GACTU参数

参数
电容值 4.7nF
容差 ±1%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
零件状态 在售

C1812C472F5GACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812C472F5GACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812C472F5GACTU C1812C472F5GACTU数据手册

C1812C472F5GACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.0595 ¥ 34.3028
10+ $ 2.852 ¥ 23.0516
50+ $ 2.4624 ¥ 20.8073
100+ $ 2.0412 ¥ 17.2481
500+ $ 1.7172 ¥ 14.5103
1000+ $ 1.659 ¥ 14.0186
库存: 1311
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 34.3
