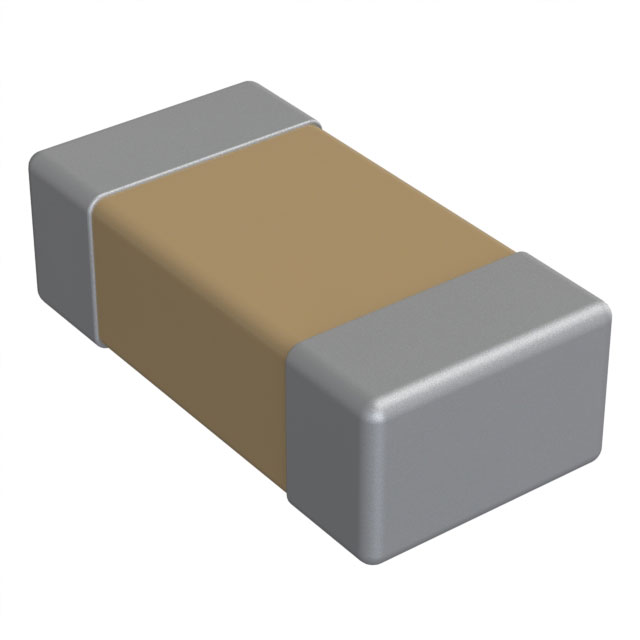

C0603C109D4HACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1pF ±0.5pF X8R 16V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: 3784180
供应商: 海外现货
标准整包数: 10
KEMET 陶瓷电容 C0603C109D4HACTU

C0603C109D4HACTU概述


    产品简介


    KEMET公司的Ultra-Stable X8R电介质陶瓷芯片电容器(SMD MLCC)具有150°C的最高工作温度,适用于极端温度环境下的高可靠性应用。该电容器具有X8R类电介质的传统温度能力,但没有因施加直流电压而引起的电容损失。这款Ultra-Stable X8R电容器在电压和环境温度下无电容变化,是高电容和大体积设备的替代选择,后者在电容稳定性方面表现不佳。温度范围内电容变化仅限于±15%,范围为−55°C至+150°C。
    Ultra-Stable X8R特别适合需要在高温环境下保持高可靠性和电容稳定性的关键应用,例如汽车电路和一般高温应用。

    技术参数


    - 工作温度范围:-55°C 至 +150°C
    - 温度容差:±15%
    - 电压等级:10 V, 16 V, 25 V, 50 V 和 100 V
    - 电容范围:0.5 pF 至 0.22 μF
    - 电容容差:±0.10 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5%, ±10%, ±20%
    - 最大漏电流:无(即无电容随电压变化而变化)
    - 电气参数:
    - 额定工作电压下的绝缘电阻:1,000 MΩ·μF 或 100 GΩ
    - 最大损耗角正切(Dissipation Factor, DF):2.5%(25°C)
    - 击穿电压(DWV):250% 额定电压

    产品特点和优势


    - 宽温范围:-55°C 至 +150°C 的宽温度范围,满足极端环境需求。
    - 环保材料:无铅,符合RoHS和REACH标准。
    - 多种封装尺寸:EIA 0402, 0603, 0805, 1206, 1210 和 1812 尺寸。
    - 低ESR和ESL:保证高效能。
    - 汽车级认证:符合AEC-Q200标准,适合汽车应用。

    应用案例和使用建议


    - 典型应用:在极端环境中用于去耦、旁路和滤波,如井下石油勘探、引擎盖下的汽车应用、军事和航空航天。
    - 使用建议:
    - 高可靠性要求:Ultra-Stable X8R电容器适合高可靠性需求的应用,特别是在高温环境下。
    - 兼容性:对于需要在宽温范围内工作的电路,建议选择Ultra-Stable X8R电容器。

    兼容性和支持


    - 兼容性:该产品可以与其他电容器或其他电子设备配合使用。
    - 技术支持:KEMET提供全面的技术支持和客户变更通知系统(PCN),以及生产零件批准程序(PPAP)。

    常见问题与解决方案


    - 问题1:电容随温度变化如何?
    - 解决方案:温度变化范围限制在±15%,范围从-55°C到+150°C,确保了电容的稳定性。
    - 问题2:电容随电压变化吗?
    - 解决方案:无电容变化随电压施加,适用于要求极高稳定性的应用。
    - 问题3:是否可以提供更高的温度稳定性?
    - 解决方案:该电容器已经提供最高150°C的工作温度,但若需更高稳定性可考虑其他高级电容器。

    总结和推荐


    综合评估:
    - Ultra-Stable X8R电容器具有出色的温度稳定性、高可靠性和宽工作温度范围,特别适合极端环境下的应用。
    - 在电容稳定性方面表现出色,适用于汽车、军事、航空航天和其他需要高可靠性的应用。
    - 环保且具有多种封装选项,方便灵活集成。
    推荐:
    - 推荐Ultra-Stable X8R电容器用于需要在极端环境中保持高可靠性和电容稳定性的应用。

C0603C109D4HACTU参数

参数
电容值 1pF
容差 ±0.5pF
温度系数 X8R
额定电压 16V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 通用级
包装方式 卷带包装

C0603C109D4HACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603C109D4HACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603C109D4HACTU C0603C109D4HACTU数据手册

C0603C109D4HACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.0778
100+ ¥ 0.0778
500+ ¥ 0.0778
1000+ ¥ 0.0698
2000+ ¥ 0.0589
4000+ ¥ 0.0528
20000+ ¥ 0.0528
40000+ ¥ 0.0528
库存: 1087
起订量: 650 增量: 0
交货地:
最小起订量为:500
合计: ¥ 38.9
