C0603X100J1GACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10pF ±5% C0G(NP0) 100V 0603 贴片安装 1.6mm(长度)*800μm(宽度)
供应商型号: UA-C0603X100J1GACAUTO
供应商: 海外现货
标准整包数: 4000

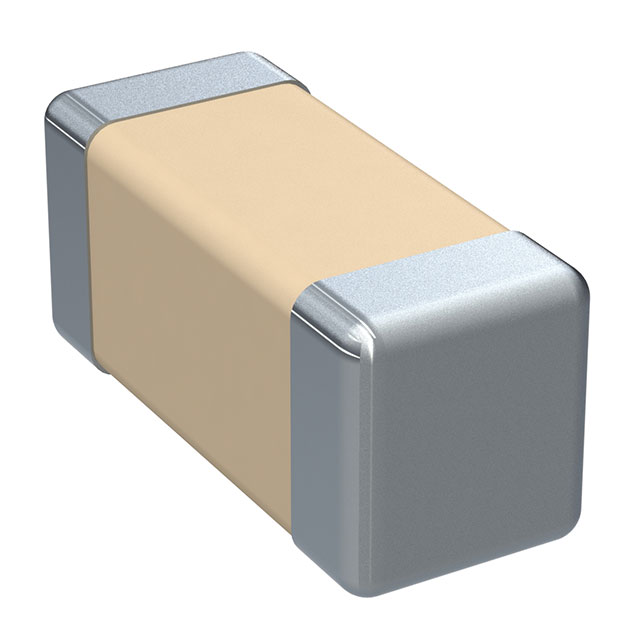

KEMET 陶瓷电容 C0603X100J1GACAUTO

C0603X100J1GACAUTO概述


    产品简介


    KEMET公司的Flexible Termination (FT-CAP)多层陶瓷电容器(MLCC)采用了独特的柔性终端系统。该系统将导电银环氧树脂层集成到标准终端材料中,以提高柔性,同时保持终端的强度、可焊性和电气性能。这种技术特别适用于缓解多层陶瓷电容器的常见失效模式——弯曲裂纹。这些裂纹通常由电路板在弯曲和热循环过程中产生的拉伸和剪切应力导致。通过采用柔性终端技术,可以减少这些应力传递到刚性陶瓷体上,从而防止导致低绝缘电阻或短路故障的弯曲裂纹。
    这种技术主要应用于需要高可靠性、良好温度稳定性的场合,例如时钟定时、调谐、脉冲电路、去耦合、旁路、滤波等关键电路。这些产品符合RoHS规范,提供商业级和汽车级两种规格。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | -55°C 到 +125°C |
    | 容量变化与参考温度 | ±30 ppm/°C(+25°C 和 0 VDC 应用)|
    | 耐电压 | 额定电压的 250% |
    | 损耗因子 (DF) | 最大 0.1%(25°C)|
    | 绝缘电阻 (IR) | 最小 1,000 兆欧姆微法(25°C,持续 120±5 秒)|
    | 容量和损耗因子测量条件 | 1 MHz ±100 kHz,1.0 Vrms ±0.2 V(容量 ≤ 1,000 pF);1 kHz ±50 Hz,1.0 Vrms ±0.2 V(容量 > 1,000 pF)|

    产品特点和优势


    - 高柔性性能:高达5毫米的柔性弯折能力。
    - 无铅环保:符合RoHS和REACH规范。
    - 广泛的尺寸规格:提供多种EIA标准尺寸(0603, 0805, 1206, 1210, 1812, 1825, 2220, 2225)。
    - 高可靠性:支持从10 V到250 V的直流电压等级。
    - 宽泛的容值范围:从0.5 pF到0.47 μF。
    - 良好的稳定性:温度变化范围内的容量变化极小,且无极性要求。
    - 100%纯锡表面处理:保证了出色的焊接性能。
    - 商业及汽车级认证:满足AEC-Q200标准。

    应用案例和使用建议


    这类电容器因其优异的稳定性、柔性以及可靠性,在多种高性能应用中都有广泛的应用,包括:
    - 时钟定时:确保电路板上的时钟信号稳定可靠。
    - 脉冲电路:高电流和高频脉冲下的良好表现。
    - 去耦合和旁路:降低电源噪声,保证电路正常运行。
    - 滤波和瞬态抑制:保护电路免受电压尖峰的冲击。
    建议在设计时考虑电容器的安装位置和周围环境的机械应力因素,合理规划布线,避免过大的弯曲应力对电容器造成损害。同时,应确保电容器的引脚与PCB板的良好接触,以保障焊接质量。

    兼容性和支持


    FT-CAP系列电容器具有广泛的适用性,不仅能够与多种常见的SMD贴片电容兼容,还可以满足不同规格的电路板设计需求。KEMET公司提供详细的文档和指导,帮助客户进行选型和应用。此外,KEMET还提供了生产过程中的PPAP支持,确保产品质量和稳定性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 弯曲裂纹导致失效 | 使用柔性终端技术,减少板弯应力的影响。 |
    | 容量变化不稳定 | 选择高精度等级的电容器,如±2% 或更小的容差。 |
    | 焊接不良 | 确保正确的焊接工艺和助焊剂,使用回流焊而非波峰焊。 |

    总结和推荐


    综上所述,KEMET的Flexible Termination (FT-CAP) 多层陶瓷电容器凭借其卓越的柔韧性、高可靠性以及广泛的应用范围,在现代电子产品中具备显著的优势。对于需要高可靠性和良好温度稳定性的应用,特别是面临较大机械应力的场合,KEMET的FT-CAP电容器是理想的选择。推荐此款产品作为关键电路中的核心组件,尤其是在时钟定时、脉冲处理和瞬态电压抑制等方面的应用。

C0603X100J1GACAUTO参数

参数
电容值 10pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1.6mm(长度)*800μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

C0603X100J1GACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0603X100J1GACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0603X100J1GACAUTO C0603X100J1GACAUTO数据手册

C0603X100J1GACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
