CDR32BP102BKUS7185

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% 100V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: TS-C1206N102K1GSL 7185
供应商: 海外现货
标准整包数: 100

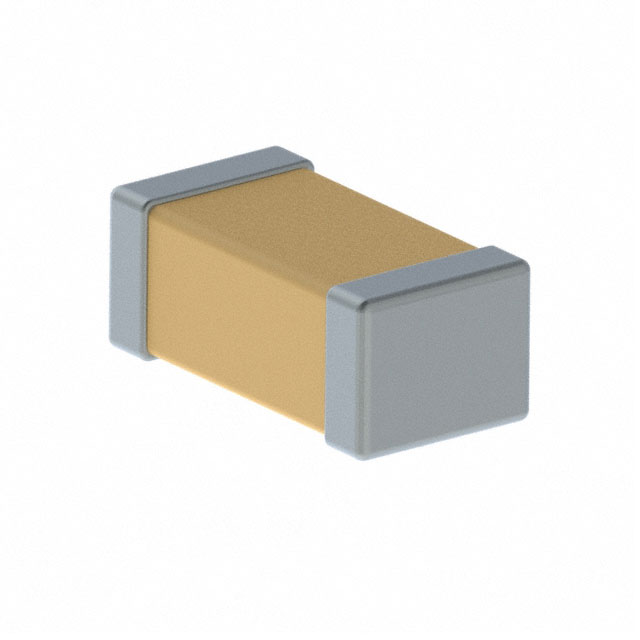

KEMET 陶瓷电容 CDR32BP102BKUS7185

CDR32BP102BKUS7185概述

    高品质陶瓷电容器技术手册

    1. 产品简介


    本产品为KEMET公司的高品质陶瓷电容器,适用于各种表面贴装应用。电容器是用于存储和释放电荷的关键电子元器件,常用于电源滤波、信号耦合、振荡电路和旁路电路等应用中。本手册详细介绍的电容器系列具有多种尺寸规格和电容值,能够满足不同应用的需求。

    2. 技术参数


    根据手册中的详细信息,该系列产品包括多种规格型号,每种型号的技术规格如下:
    - CDR01 (C0805):
    - 宽度(W):2.03 mm(0.080 in) ± 0.38 mm(0.015 in)
    - 长度(L):1.27 mm(0.050 in) ± 0.38 mm(0.015 in)
    - 厚度:0.56 mm(0.022 in)至1.40 mm(0.055 in)
    - 容量范围:10 pF 至 1,000 pF
    - 电压等级:100V
    - CDR02 (C1805):
    - 宽度(W):4.57 mm(0.180 in) ± 0.38 mm(0.015 in)
    - 长度(L):1.27 mm(0.050 in) ± 0.38 mm(0.015 in)
    - 厚度:0.56 mm(0.022 in)至1.40 mm(0.055 in)
    - 容量范围:22 pF 至 10,000 pF
    - 电压等级:50V 和 100V
    - CDR03 (C1808):
    - 宽度(W):4.57 mm(0.180 in) ± 0.38 mm(0.015 in)
    - 长度(L):2.03 mm(0.080 in) ± 0.38 mm(0.015 in)
    - 厚度:0.56 mm(0.022 in)至2.03 mm(0.080 in)
    - 容量范围:33 pF 至 47,000 pF
    - 电压等级:100V
    - CDR04 (C1812):
    - 宽度(W):4.57 mm(0.180 in) ± 0.38 mm(0.015 in)
    - 长度(L):3.18 mm(0.125 in) ± 0.38 mm(0.015 in)
    - 厚度:0.56 mm(0.022 in)至2.03 mm(0.080 in)
    - 容量范围:1,200 pF 至 150,000 pF
    - 电压等级:50V 和 100V
    - CDR05 (C1825):
    - 宽度(W):4.57 mm(0.180 in) ± 0.38 mm(0.015 in)
    - 长度(L):6.35 mm(0.250 in) ± 0.38 mm(0.015 in)
    - 厚度:0.51 mm(0.020 in) ± 0.25 mm(0.010 in)
    - 容量范围:3,900 pF 至 330,000 pF
    - 电压等级:50V 和 100V
    - CDR06 (C2225):
    - 宽度(W):5.72 mm(0.225 in) ± 0.51 mm(0.020 in)
    - 长度(L):6.35 mm(0.250 in) ± 0.51 mm(0.020 in)
    - 厚度:0.51 mm(0.020 in) ± 0.25 mm(0.010 in)
    - 容量范围:6,800 pF 至 390,000 pF
    - 电压等级:50V
    - CDR31 (C0805):
    - 宽度(W):2.00 mm(0.078 in) ± 0.20 mm(0.008 in)
    - 长度(L):1.25 mm(0.049 in) ± 0.20 mm(0.008 in)
    - 厚度:1.30 mm(0.051 in) ± 0.50 mm(0.020 in)
    - 容量范围:1 pF 至 1,000 pF
    - 电压等级:100V
    - CDR32 (C1206):
    - 宽度(W):3.20 mm(0.125 in) ± 0.20 mm(0.008 in)
    - 长度(L):1.60 mm(0.062 in) ± 0.20 mm(0.008 in)
    - 厚度:1.30 mm(0.051 in) ± 0.50 mm(0.020 in)
    - 容量范围:1 pF 至 1,000 pF
    - 电压等级:100V
    - CDR33 (C1210):
    - 宽度(W):3.20 mm(0.125 in) ± 0.25 mm(0.010 in)
    - 长度(L):2.50 mm(0.098 in) ± 0.25 mm(0.010 in)
    - 厚度:1.50 mm(0.059 in) ± 0.50 mm(0.020 in)
    - 容量范围:1 pF 至 1,000 pF
    - 电压等级:100V
    - CDR34 (C1812):
    - 宽度(W):4.50 mm(0.176 in) ± 0.25 mm(0.010 in)
    - 长度(L):3.20 mm(0.125 in) ± 0.25 mm(0.010 in)
    - 厚度:1.50 mm(0.059 in) ± 0.50 mm(0.020 in)
    - 容量范围:1 pF 至 1,000 pF
    - 电压等级:100V
    - CDR35 (C1825):
    - 宽度(W):4.50 mm(0.176 in) ± 0.30 mm(0.012 in)
    - 长度(L):6.40 mm(0.250 in) ± 0.30 mm(0.012 in)
    - 厚度:1.50 mm(0.059 in) ± 0.50 mm(0.020 in)
    - 容量范围:1 pF 至 1,000 pF
    - 电压等级:100V
    这些电容器的工作温度范围为-55°C 至 +125°C,可以适应广泛的工业和军事应用环境。

    3. 产品特点和优势


    本系列产品的主要优势在于其高可靠性和广泛的应用范围。每种型号的电容器均采用陶瓷材料制造,具备优异的耐温性能和长期稳定性。此外,产品还具有以下特点:
    - 尺寸多样: 提供多种标准尺寸,以适应不同的安装需求。
    - 高容量: 最大容量可达330,000 pF,适合大容量应用场合。
    - 高可靠性: 符合MIL-PRF-55681标准,确保长期稳定运行。
    - 低ESR: 具有较低的等效串联电阻(ESR),可减少能量损耗。
    - 宽温范围: 工作温度范围广,适用于极端环境下的应用。

    4. 应用案例和使用建议


    本系列产品适用于多种应用场景,包括但不限于:
    - 电源滤波: 通过其高容量和低ESR特性,有效地滤除电源中的噪声。
    - 信号耦合: 适用于高频信号的传输和耦合,确保信号传输的稳定性和质量。
    - 振荡电路: 在振荡电路中提供稳定的电容值,确保频率的准确性。
    - 旁路电路: 用于旁路直流信号,使交流信号顺畅传输。
    在使用时,建议根据具体应用选择合适的型号。例如,在需要大容量电容的应用中,可以选择CDR05或CDR06;在要求较高精度的应用中,可以选择CDR31到CDR35。

    5. 兼容性和支持


    本系列产品具有良好的兼容性,可与常见的PCB布局工具和制造工艺兼容。KEMET公司提供详尽的技术支持和服务,包括样品申请、定制化解决方案和专业技术咨询。同时,KEMET也提供了全面的产品文档和技术资料,方便用户了解产品的详细信息和使用方法。

    6. 常见问题与解决方案


    - 问题1: 产品无法正常工作,检测发现电容值不准确。
    - 解决方案: 检查电容器的封装和焊接是否完好无损。若问题依然存在,请联系KEMET技术支持获取进一步的帮助。
    - 问题2: 在高温环境下使用时出现故障。
    - 解决方案: 确保电容器安装在符合工作温度范围的环境中。如果有必要,考虑使用其他耐高温型号的产品。
    - 问题3: 电容器过热。
    - 解决方案: 检查电路设计是否合理,避免过大的电流流经电容器。如必要,可增加散热措施。

    7. 总结和推荐


    总体而言,KEMET的这一系列陶瓷电容器以其高可靠性、广泛的应用范围和优异的性能指标,成为市场上极具竞争力的产品之一。无论是对电源滤波、信号耦合还是振荡电路,这些电容器都能提供卓越的支持。我们强烈推荐此系列产品给所有需要高品质电容器的用户。

CDR32BP102BKUS7185参数

参数
电容值 1nF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

CDR32BP102BKUS7185厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CDR32BP102BKUS7185数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CDR32BP102BKUS7185 CDR32BP102BKUS7185数据手册
