VC1812K301R095

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 150V 300A 1 135V 165V 125V 95V 5.2J 340pF@1kHz 1812 贴片安装 4.7mm*3.2mm*1.25mm
供应商型号: U-VC1812K301R095
供应商: 云汉优选
标准整包数: 1000

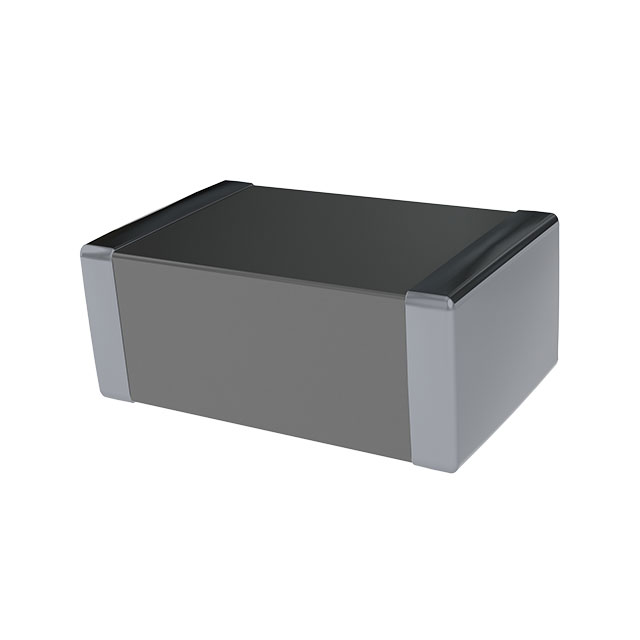

KEMET 压敏电阻 VC1812K301R095

VC1812K301R095概述

    KEMET VC系列低电压压敏电阻技术手册

    产品简介


    KEMET的VC系列低电压压敏电阻专为保护敏感电子设备免受低电压区域内的高电压冲击而设计。该系列产品提供出色的瞬态能量吸收能力,具有改进的能量体积分布和功率耗散能力。它们广泛应用于移动电话和通信基础设施、输入/输出端口及控制器等场合,用于保护电路板上的集成电路及其他组件,抑制感应开关或其它瞬态事件如浪涌电压。此外,这些压敏电阻还可以用于ESD(静电放电)保护,符合IEC 1000-4-2、MIL-STD 883C方法3015.7等行业标准。

    技术参数


    - 温度范围:操作环境温度范围为-55°C至+125°C,存储温度范围为-55°C至+150°C。
    - 工作电压:直流电压范围为11V至170V。
    - 尺寸规格:多种尺寸可供选择,包括0603、0805、1206、1210、1812和2220。
    - 响应时间:响应时间小于2ns。
    - 耐热性:符合ISO 7637-1脉冲传导测试标准。
    - 电气特性:峰值单脉冲浪涌电流范围为30A至1200A,最大瞬态能量范围为0.1J至12.2J。

    产品特点和优势


    1. 可靠性:AEC-Q200认证,适用于汽车应用。
    2. 快速响应:响应时间小于2ns,可迅速应对瞬态电压变化。
    3. 宽泛的工作范围:能承受从11V到170V的电压波动。
    4. 耐温性强:能在-55°C到+125°C的极端环境中稳定工作。
    5. 低钳位电压:具有低钳位电压特性,有助于更好地保护敏感电路。

    应用案例和使用建议


    KEMET的VC系列低电压压敏电阻常用于需要高压防护的应用场景,例如:
    - 通信基础设施:保护电话系统免受雷击引起的浪涌电压。
    - 工业控制:保护传感器和其他精密组件不受瞬间电流的影响。
    - 消费电子:保护手机和笔记本电脑内部电路免受静电放电损害。
    使用时建议:
    1. 选择合适的尺寸:根据具体应用需求选择合适的封装尺寸,以确保最佳保护效果。
    2. 注意焊接条件:采用波峰焊或红外回流焊技术进行焊接,避免过高的热冲击对元件造成损坏。

    兼容性和支持


    KEMET的VC系列低电压压敏电阻可与多种电子元件和设备兼容,并通过了RoHS 2 2011/65/EC和REACH合规性测试。厂商提供了详尽的技术支持文档和可靠性测试结果,以确保产品的稳定性和可靠性。

    常见问题与解决方案


    1. 问:如何正确焊接这些压敏电阻?
    - 答:建议使用无铅焊料并遵循预热步骤,以减少热冲击风险。焊接完成后让PCB自然冷却,避免立即清洗。
    2. 问:这些压敏电阻是否支持高频信号?
    - 答:是的,它们具有较高的频率响应能力,适合用于高速数据传输线路的保护。

    总结和推荐


    KEMET的VC系列低电压压敏电阻以其卓越的性能和广泛的适用范围在市场上获得了很高的评价。它不仅能满足各种工业和消费电子产品的保护需求,还能显著提高系统的整体可靠性。因此,强烈推荐在各类需要高压防护的电子产品中使用这款压敏电阻。

VC1812K301R095参数

参数
压敏电压 150V
能量 5.2J
最小压敏电压 135V
电路数 1
浪涌电流 300A
最大交流电压 95V
最大压敏电压 165V
不同频率时的电容 340pF@1kHz
最大直流电压 125V
长*宽*高 4.7mm*3.2mm*1.25mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

VC1812K301R095厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VC1812K301R095数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VC1812K301R095 VC1812K301R095数据手册

VC1812K301R095封装设计

查看详情并下载
Symbol
Footprint
3D Model
