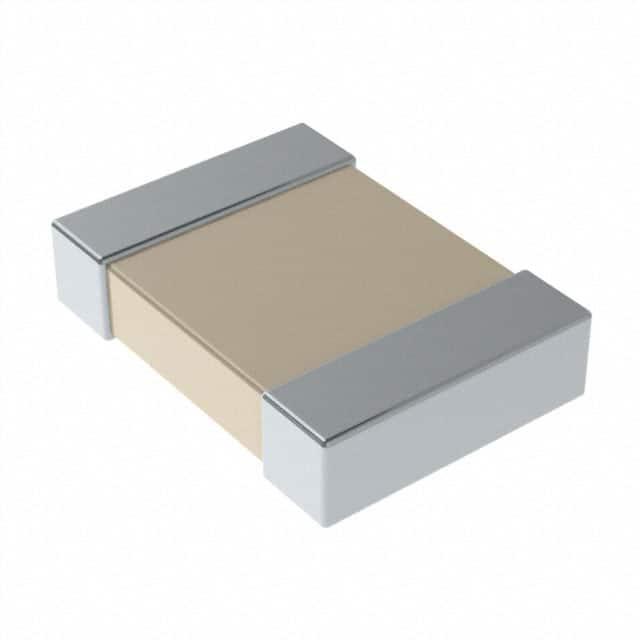

C1812X104K2RACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100nF ±10% X7R 200V 1812 贴片安装 4.6mm*3.2mm*1mm
供应商型号: 80-C1812X104K2R
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1812X104K2RACTU

C1812X104K2RACTU概述

    # KEMET Flexible Termination (FT-CAP) 多层陶瓷电容器技术手册解析

    1. 产品简介


    KEMET Flexible Termination (FT-CAP) 系列多层陶瓷电容器 (MLCC) 是一款采用 X7R 介质并集成了独特柔性端接系统的电容器产品。该系统将导电银环氧树脂置于标准端接材料的基底金属与镍屏障层之间,以确保灵活性的同时保持终端强度、可焊性和电气性能。此技术旨在解决多层陶瓷电容器最常见的失效模式——弯曲裂纹问题,这些裂纹通常由电路板弯曲和热循环期间产生的过度拉伸及剪切应力引起。FT-CAP 技术通过抑制电路板应力向刚性陶瓷主体传递,从而有效减少弯曲裂纹,避免导致低绝缘电阻或短路故障。
    FT-CAP 产品线不仅与 KEMET 的 Open Mode、Floating Electrode (FE-CAP) 和其他柔性端接技术相结合,还补充了 KEMET 的 Power Solutions (KPS) 产品系列,为各种高机械压力应用场景提供了完整的防弯裂解决方案。
    应用领域
    FT-CAP 主要应用于需要直接电池或电源连接、无集成电流限制的高要求电路中。典型应用场景包括:
    - 功率输入侧滤波(如功率平面/总线)
    - 汽车电池线路等高电流应用
    - 无法熔断以实现开路保护的电路
    覆盖的市场包括消费电子、医疗设备、工业电源供应、汽车、航空航天及通信行业。

    2. 技术参数


    以下是 KEMET Flexible Termination (FT-CAP) 的关键技术规格和性能参数:
    | 参数名称 | 技术指标 |

    | 温度范围 | -55°C 至 +125°C |
    | 容量变化(温度参考) | 在 -55°C 至 +125°C 温度范围内,容量变化限于 ±15% |
    | 老化速率 | 最大每十年小时数的电容损失率为 3.0% |
    | 额定电压(DC) | 6.3 V、10 V、16 V、25 V、50 V、100 V、200 V 和 250 V |
    | 绝缘电阻 | 不同电容值对应不同的最小绝缘电阻值(详见手册表格) |
    | 损耗因子(最大值) | 视电容值及电压等级而定(详见手册表格) |
    | 工作模式 | 无极性设计 |
    | 材料合规性 | 符合 RoHS、REACH 标准且不含铅 |
    FT-CAP 提供从 0603 到 2225 尺寸的多种规格选择,同时支持多达 5 毫米的柔韧性,能够满足复杂的机械应力条件。

    3. 产品特点和优势


    - 卓越的机械耐久性:提供高达 5 毫米的弯曲能力,显著减少弯曲裂纹问题。
    - 宽泛的工作温度:支持 -55°C 至 +125°C 的工作环境,适应极端温度变化。
    - 高可靠性设计:具备高达 250V 的额定电压,确保在恶劣条件下稳定运行。
    - 环保友好:符合 RoHS 和 REACH 标准,所有终端均采用 100% 纯甲锡电镀工艺,保证出色的焊接性能。
    - 多样化规格:提供 0603 至 2225 尺寸范围及多种容量和电压选项。
    这些特点使 FT-CAP 成为适用于苛刻环境的理想解决方案,尤其在高频、高振动、极端温差等场景下表现出色。

    4. 应用案例和使用建议


    典型应用
    - 汽车电子:如车内信息娱乐系统、动力控制单元(ECU)。
    - 工业设备:如电源模块、逆变器电路。
    - 医疗设备:如监护仪、生命支持系统。
    使用建议
    1. 在安装时应尽量减少电路板的机械应力,避免过度弯曲或热冲击。
    2. 根据具体应用场景选择合适的容量和电压等级。例如,在高电流环境下优先考虑较高电压等级的型号。
    3. 对于复杂环境,建议配合其他防振措施,如缓冲垫或加固结构。

    5. 兼容性和支持


    FT-CAP 系列与 KEMET 的其他产品线完全兼容,可与其他标准 SMD 组件一起使用。KEMET 提供全面的技术支持服务,包括定制化解决方案和售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 弯曲裂纹频繁出现 | 确保选用具有柔性端接技术的产品。 |
    | 高温老化后电容显著下降 | 确认是否符合规范老化速率(3%/10 年)。 |
    | 安装后焊点断裂 | 使用更高品质的焊膏,并降低焊接温度。 |

    7. 总结和推荐


    KEMET Flexible Termination (FT-CAP) 系列电容器以其创新的柔性端接技术和优异的电气性能,成为复杂电路设计的优选。它在提升机械稳定性、温度适应性和环保性能方面表现卓越。对于需要高可靠性的工业、汽车和航天级应用,FT-CAP 是值得信赖的选择。强烈推荐在上述应用场景中使用 FT-CAP,以获得最佳效果。

C1812X104K2RACTU参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 200V
长*宽*高 4.6mm*3.2mm*1mm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1812X104K2RACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1812X104K2RACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1812X104K2RACTU C1812X104K2RACTU数据手册

C1812X104K2RACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.955 ¥ 16.5197
10+ $ 1.357 ¥ 11.4667
50+ $ 1.0802 ¥ 9.1277
100+ $ 0.9504 ¥ 8.0309
500+ $ 0.7582 ¥ 6.4065
1000+ $ 0.689 ¥ 5.8224
2000+ $ 0.6253 ¥ 5.284
5000+ $ 0.5702 ¥ 4.8178
10000+ $ 0.5565 ¥ 4.7024
库存: 500
起订量: 1 增量: 1
