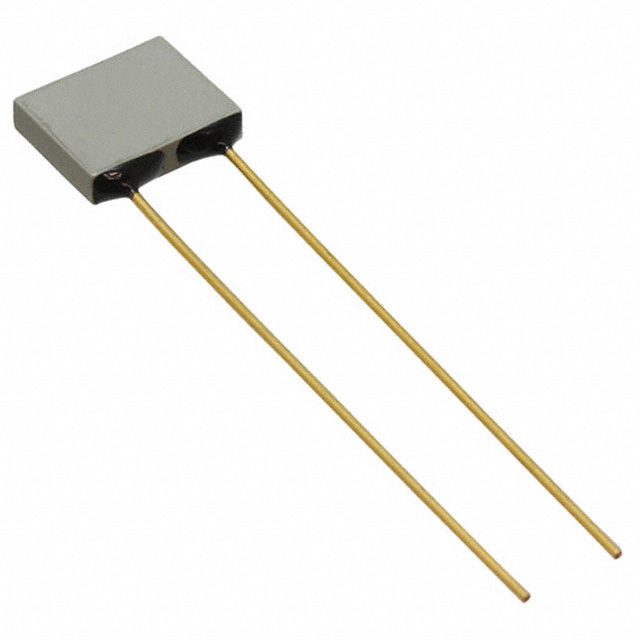

VCR40V102KGS

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1nF ±10% C0G(NP0) 3KV 通孔安装 8.89mm*6.98mm*10.16mm
供应商型号: 399-8887-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 VCR40V102KGS

VCR40V102KGS概述

    高压高温陶瓷电容器 V 系列产品技术手册

    产品简介


    KEMET 的 V 系列高压和高温陶瓷电容器,采用 C0G 和 X7R 介电材料,能够在高达 200°C 的温度下稳定工作。这些电容器特别配备了专利 C3 技术,能够有效消除传统环氧树脂封装或灌封电容器的潜在问题。该系列电容器是高压电源、直流转换以及定时、谐振、旁路和去耦应用的理想选择。这些高电压电容器广泛应用于半导体、电信、测试/诊断设备及电力/电网等行业。

    技术参数


    主要规格
    - 温度范围:-55°C 至 +200°C
    - 振动和冲击能力:高
    - 耐热性:高
    - 封装标准:符合 UL 94 V-0 阻燃标准
    电容范围
    - C0G 材料:10 pF - 0.056 µF
    - X7R 材料:330 pF - 1.2 µF
    额定电压
    - 可选电压等级:500 V, 1 kV, 2 kV, 3 kV, 4 kV, 5 kV

    产品特点和优势


    V 系列电容器的主要特点包括:
    - 宽温度范围:-55°C 至 +200°C,适用于极端环境条件。
    - 高可靠性:具备高抗冲击和振动能力,能够在恶劣环境中长期稳定运行。
    - 独特的 C3 技术:有效避免传统封装技术带来的问题。
    - 优异的热稳定性:能在高温环境下保持性能稳定。

    应用案例和使用建议


    典型应用
    - 井下勘探和采矿:V 系列电容器能够在高温高压的井下环境中提供稳定的电源支持。
    - 航空航天发动机舱:具备高耐温性和抗振动性,适合用于严苛的航空环境。
    - 测控设备:精确的测量和控制需要高精度的电容值,V 系列电容器在这方面表现优异。
    使用建议
    - 焊接工艺:推荐使用波峰焊或手工焊接。请参照附录中的焊接参数,确保焊接质量。
    - 环境条件:避免长时间暴露于高湿度或高温环境中,以防止电容性能下降。

    兼容性和支持


    V 系列电容器与其他同类电子元件具有良好的兼容性,支持与不同规格的电路板连接。KEMET 提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除服务。

    常见问题与解决方案


    常见问题
    1. 电容值变化:由于温度波动导致的电容值漂移。
    - 解决方案:选择 C0G 材料,因其具有极低的温度系数。

    2. 焊接不良:焊接过程中可能导致的引脚损坏。
    - 解决方案:严格按照推荐的焊接参数操作,并进行预热处理,以减少热冲击。

    总结和推荐


    KEMET 的 V 系列高压高温陶瓷电容器凭借其卓越的耐温性、抗振动能力和高可靠性,在众多高压和高温应用中表现出色。C3 技术的独特优势使其在工业级应用中具有广泛的适用性和竞争力。对于需要高可靠性和高性能的应用场景,我们强烈推荐选用这款产品。
    如果您有任何疑问或需要技术支持,请联系 KEMET 客服部门。

VCR40V102KGS参数

参数
电容值 1nF
容差 ±10%
温度系数 C0G(NP0)
额定电压 3KV
长*宽*高 8.89mm*6.98mm*10.16mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

VCR40V102KGS厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VCR40V102KGS数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET VCR40V102KGS VCR40V102KGS数据手册

VCR40V102KGS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 124.3112 ¥ 1040.3294
10+ $ 101.4312 ¥ 848.8524
库存: 415
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1040.32
