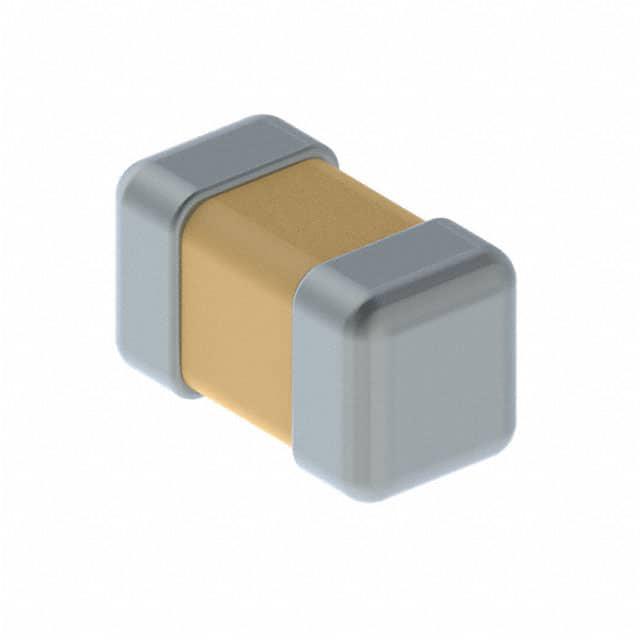

CBR04C130J5GAC

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 13pF ±5% C0G(NP0) 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 399-8803-2-ND
供应商: Digi-Key
标准整包数: 10000
KEMET 陶瓷电容 CBR04C130J5GAC

CBR04C130J5GAC概述

    全面解析:KEMET HiQ-CBR系列陶瓷电容

    1. 产品简介


    KEMET HiQ-CBR系列是面向高功率射频和微波应用的表面贴装多层陶瓷电容器(MLCC),采用C0G(NPO)电介质。这种电容器以其极低的等效串联电阻(ESR)、高自谐振频率(SRF)、卓越的温度稳定性及高频性能而著称。其设计特别适用于需要高精度和高性能的应用场景,如无线通信、医疗成像、滤波器网络等。此外,HiQ-CBR系列提供了从0.1 pF到100 pF的宽广容值范围,并支持6.3 V至500 V的工作电压,使其广泛适用于多种复杂电路。

    2. 技术参数


    以下是KEMET HiQ-CBR系列的关键技术规格:
    | 参数 | 值/范围 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 频率范围 | 1 MHz 至 50 GHz |
    | 电容公差 | ±0.05 pF, ±0.1 pF, ±0.25 pF, ±0.5 pF, ±1%, ±2%, ±5% |
    | ESR | 极低,具体值随容值和频率变化 |
    | 绝缘电阻 | 最小10 GΩ(在25°C下测试) |
    | 耐压值(DWV) | 额定电压的150%-250% |
    | 尺寸 | 0201(0603)、0402(1005)、0603(1608)、0805(2012) |
    注:0201尺寸的电容≤22 pF时,容值温度系数可达到±60 ppm/°C。

    3. 产品特点和优势


    - 高Q值和低ESR:适用于高频谐振电路和滤波应用。
    - 高稳定性:容值在-55°C至+125°C范围内变化极小,典型温度系数为±30 ppm/°C。
    - 无噪声设计:采用基体金属电极系统,无压电效应引起的噪声。
    - 宽泛的额定电压:从6.3 V到500 V,满足不同应用需求。
    - 环保合规:符合RoHS标准,无铅化设计。
    - 精密制造:提供高精度电容容值和超小容值公差(±0.05 pF)。

    4. 应用案例和使用建议


    HiQ-CBR系列电容器广泛应用于高精度的射频和微波电路中。典型应用包括但不限于:
    - 无线通信:基站天线调谐、滤波器网络。
    - 医疗设备:MRI成像电路中阻抗匹配。
    - 卫星通信:用于滤波器和电压控制振荡器(VCO)。
    - 电源管理:DC-DC转换器中的去耦和旁路电容。
    使用建议:
    1. 在高频电路中,应尽量选择接近理想电感的器件(低ESR、高Q值)。
    2. 在极端温度环境下,优先选用较小的电容值以减少温度对性能的影响。
    3. 对于高功率射频模块,建议使用具有更高耐压等级的产品。

    5. 兼容性和支持


    HiQ-CBR系列支持标准的表面贴装工艺,兼容主流焊锡和回流焊设备。KEMET公司提供全面的技术支持,包括产品选型指导、样品提供和技术文档下载。如需特殊包装或非标定制,可直接联系厂商沟通需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值与实际不符 | 确保选用正确的电容代码和容值公差 |
    | 高频信号失真 | 检查焊接质量和电容的ESR是否达标 |
    | 焊接后开裂 | 使用合适的焊接参数并避免过热操作 |
    | 环境适应性不足 | 更换为适合更大温差范围的电容型号 |

    7. 总结和推荐


    KEMET HiQ-CBR系列陶瓷电容器凭借其优异的性能、高精度和稳定性,已成为射频和微波领域的首选解决方案。其在高功率、高精度应用中的出色表现使其在市场上具备强大的竞争力。建议在以下场景中优先选用此产品:
    - 需要极高Q值和低ESR的高频电路。
    - 对温度稳定性和容值精度要求极高的应用场景。
    综上所述,KEMET HiQ-CBR系列电容器不仅满足了当前市场需求,还展示了未来射频电子领域发展的潜力。无论是从产品性能还是支持服务的角度,这款电容器都值得高度推荐!

CBR04C130J5GAC参数

参数
电容值 13pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

CBR04C130J5GAC厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

CBR04C130J5GAC数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET CBR04C130J5GAC CBR04C130J5GAC数据手册

CBR04C130J5GAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0211 ¥ 0.1767
20000+ $ 0.0198 ¥ 0.166
30000+ $ 0.0192 ¥ 0.1607
50000+ $ 0.0186 ¥ 0.1553
70000+ $ 0.0185 ¥ 0.1547
100000+ $ 0.0184 ¥ 0.1542
250000+ $ 0.0183 ¥ 0.1531
库存: 10000
起订量: 10000 增量: 1
交货地:
最小起订量为:10000
合计: ¥ 1767
