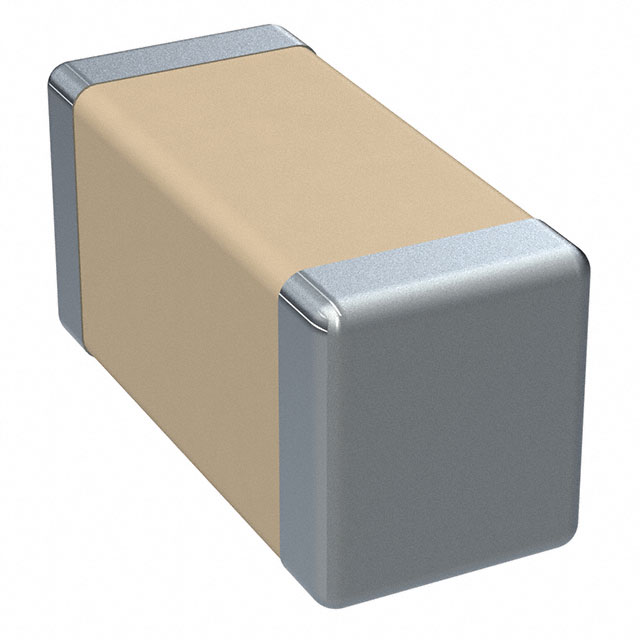

C1206C475K3RAL7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 4.7μF ±10% X7R 25V 1206 贴片安装 3.2mm(长度)*1.6mm(宽度)
供应商型号: TS-C1206C475K3RAL7800
供应商: 海外现货
标准整包数: 2000
KEMET 陶瓷电容 C1206C475K3RAL7800

C1206C475K3RAL7800概述

    高品质陶瓷电容器技术手册解析

    产品简介


    KEMET推出的商业级“L”系列表面贴装多层陶瓷芯片电容器(SMD MLCCs)是专为高可靠性需求设计的产品。它们采用X7R介质,并带有锡铅端接,具有宽广的工作温度范围(-55°C至+125°C),适合军事、航空航天及其他高可靠性领域使用。这些电容器提供多种尺寸选择(0402到2225),电压等级覆盖6.3V至250V,容量范围从10pF到22μF,同时支持±5%、±10%和±20%的容差。由于其非极性设计,安装简单便捷。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -55°C至+125°C |
    | 容量变化 | ±15% |
    | 老化率 | 每十年小时最大损失3.0% |
    | 绝缘电阻 | 参见绝缘电阻限值表 |
    | 介电强度(DWV) | 为额定电压的250%,持续时间为5±1秒 |
    | 损耗因子(DF) | 在25°C时,6.3V和10V最大值为5%,其他电压逐步降低 |
    支持的尺寸:0402, 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220 和 2225;
    支持的电压:6.3V, 10V, 16V, 25V, 50V, 100V, 200V 和 250V。
    产品特点与优势
    该产品具有多项显著优势:首先,其X7R介质表现出良好的温度稳定性,能够承受高达125°C的工作温度;其次,坚固可靠的锡铅端接系统确保了长时间使用的耐用性;再者,广泛的尺寸和电压选项满足多样化需求,而大范围的容量范围(10pF至22μF)则适用于不同应用场景;最后,非极性设计降低了安装复杂度并提高了生产效率。
    应用案例与使用建议
    这类电容器广泛应用于高频旁路和去耦电路中,特别是在需要良好频率响应特性的环境中表现优异。例如,在射频模块中作为滤波器元件,或在电源管理单元中用于稳定电压输出。对于使用建议,我们建议在组装前确认所有焊接条件符合标准,避免因不当操作导致产品损坏。此外,在极端环境下运行时,定期监测绝缘电阻以确保长期稳定运行是非常必要的。
    兼容性与支持
    KEMET公司为其客户提供全面的支持服务,包括但不限于技术支持热线(954-766-2800)及官方网站资源。对于特定型号或定制化需求,可直接联系制造商讨论可行性。目前该产品并不符合RoHS标准,因其含铅量较高,但依然受到某些特殊行业如军用航空领域的青睐。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容值随时间逐渐下降 | 确保安装过程无误且使用环境适宜 |
    | 出现漏电流现象 | 检查焊点质量并清洁相关区域 |
    总结与推荐
    综上所述,KEMET X7R系列锡铅端接MLCC凭借其广泛的适用性和高性能表现,在高可靠性要求的应用场合中表现出色。如果您正在寻找一款能够在恶劣条件下保持稳定性能的电容器,那么这一系列产品无疑是一个值得考虑的选择。尽管它不符合最新的环保规范,但对于那些对铅含量没有严格限制的项目来说,这仍是一个理想之选。因此,根据具体应用需求来决定是否采纳此款产品至关重要。

C1206C475K3RAL7800参数

参数
电容值 4.7μF
容差 ±10%
温度系数 X7R
额定电压 25V
长*宽*高 3.2mm(长度)*1.6mm(宽度)
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C1206C475K3RAL7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C475K3RAL7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C475K3RAL7800 C1206C475K3RAL7800数据手册

C1206C475K3RAL7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
