C350C224KCR5TA

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 220nF ±10% X7R 500V 通孔安装 12.7mm*6.86mm*14.22mm
供应商型号: 399-3513-ND
供应商: Digi-Key
标准整包数: 1

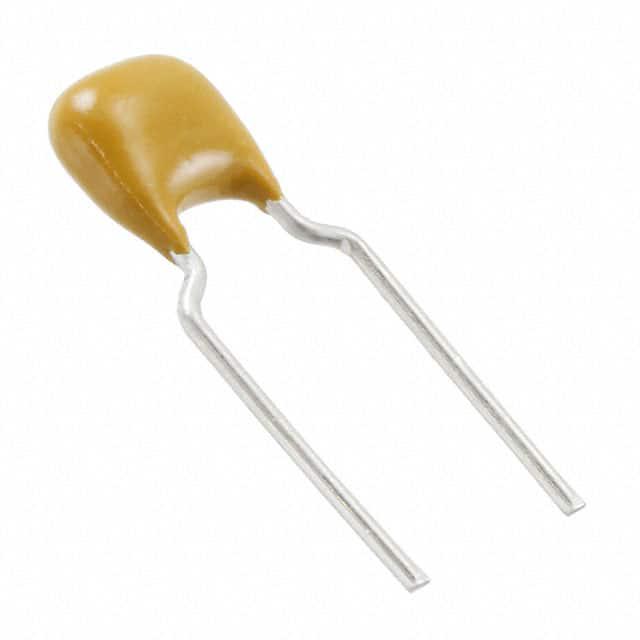

KEMET 陶瓷电容 C350C224KCR5TA

C350C224KCR5TA概述

    高压金黄色多层陶瓷电容器——300系列技术概述

    一、产品简介


    KEMET公司的300系列高压Goldmax共形涂层径向引线式陶瓷电容器采用了X7R介质材料,属于温度稳定的II类陶瓷电容器。这些电容器的额定最高工作温度为125°C,其介质特性被电子产品工业联盟(EIA)归类为“温度稳定”材料。X7R电介质以其对时间和电压变化下的容值波动较小而著称,并具有与环境温度相关的最小容值变化。这种稳定性使其非常适合旁路和去耦应用,或是用于频率选择电路,其中对Q值和容值稳定性要求不高。此外,这类电容器还具备低泄漏电流、高频率下极低的等效串联电阻(ESR),并且被广泛应用于开关电源供应器、照明镇流器以及直流/直流转换器等领域。

    二、技术参数


    以下列出了该产品的关键技术和电气参数:
    - 温度范围:-55°C 至 +125°C
    - 容值范围:10 pF 至 0.56 µF
    - 额定电压:500 VDC, 630 VDC, 1 kV, 1.5 kV, 2 kV, 2.5 kV, 3 kV
    - 容差选项:±5%, ±10%, ±20%
    - 最大老化率:每十年下降3.0%
    - 绝缘电阻 (IR):根据具体型号和电容值不同,在特定条件下其IR限制有所不同
    - 额定击穿电压:150%(<1 kV),120%(≥1 kV)
    - 损耗因子(DF):在25°C时的最大值为2.5%

    三、产品特点和优势


    - 耐用性强:可在极端温度环境下稳定运行,最高工作温度达125°C。
    - 高性能设计:适合高频率操作,具备出色的Q值和温度稳定性。
    - 广泛应用:涵盖电信、医疗、航空航天、半导体测试设备及汽车等多个行业。
    - 环保认证:完全符合RoHS标准,无铅化处理,环保安全。
    四、应用案例与使用建议
    典型的应用场景包括但不限于开关电源滤波器、高频阻尼电路、镇流器控制电路以及电压倍增器电路。对于设计工程师来说,选择合适的电容器时需注意以下几点:
    1. 根据具体应用场景确定所需的工作电压和容值大小;
    2. 确保所选电容器能够承受预期的工作环境条件;
    3. 在高频环境中使用时,考虑其ESR对整体系统性能的影响。

    五、兼容性和支持


    该产品支持多种包装形式如散装袋装、卷带封装等,并提供100%纯锡镀层以确保优异的可焊性。KEMET公司提供全面的技术支持服务,包括产品规格查询、样品申请和技术指导等。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量偏差超出预期范围 | 检查实际工作温度是否超出规定范围 |
    | 温度升高导致性能下降 | 使用符合高温要求的型号或增加散热措施 |
    | 焊接后出现短路 | 确认焊接工艺参数是否正确,避免过热损伤 |
    七、总结与推荐
    总体而言,KEMET公司的300系列高压Goldmax共形涂层陶瓷电容器凭借其卓越的电气特性和广泛的适用范围,在众多工业领域内展现出了强大的竞争力。尤其适合需要高可靠性和长期稳定性的场合。如果您正在寻找一款能在苛刻条件下表现出色且性价比高的电容器解决方案,这款产品无疑是您的理想之选!因此,强烈推荐将其纳入项目考量之中。

    以上内容基于KEMET官方技术文档整理而成,仅供参考使用。如需进一步详细信息,请访问官方网站或直接联系制造商获取支持。

C350C224KCR5TA参数

参数
电容值 220nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 12.7mm*6.86mm*14.22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

C350C224KCR5TA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C350C224KCR5TA数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C350C224KCR5TA C350C224KCR5TA数据手册

C350C224KCR5TA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7672 ¥ 73.3705
50+ $ 6.2009 ¥ 51.8937
100+ $ 5.622 ¥ 47.0494
1000+ $ 5.2185 ¥ 43.6721
库存: 120
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.37
直接购买
加入购物车
