C1206X300JDGACAUTO

产品分类: 陶瓷电容
厂牌: KEMET

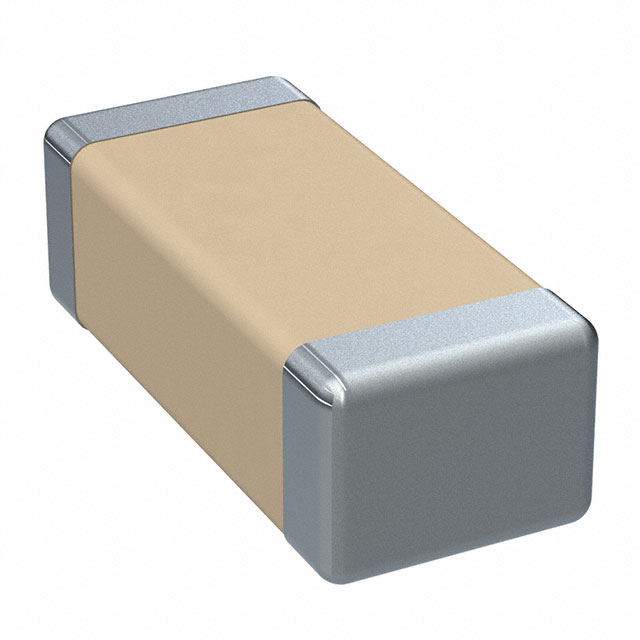

产品描述: 30pF ±5% C0G(NP0) 1KV 1206 贴片安装 3.3mm*1.6mm*1mm
供应商型号: 399-16733-6-ND
供应商: Digi-Key
标准整包数: 1
KEMET 陶瓷电容 C1206X300JDGACAUTO

C1206X300JDGACAUTO概述

    高质量文章:KEMET HV FT-CAP 汽车级高压柔性终端表面贴装多层陶瓷电容器技术手册解析

    产品简介


    KEMET的HV FT-CAP系列是专为汽车领域设计的高性能表面贴装多层陶瓷电容器(SMD MLCC)。该系列产品采用了C0G介质材料,电压范围从500V到3,000V DC,能够满足苛刻的应用需求。此款电容器具备卓越的柔韧性(可达5毫米),特别针对减少因电路板应力导致的裂缝问题进行了优化设计。适用于各种高频率电源转换器、宽禁带半导体系统(如SiC和GaN)及谐振电路等。

    技术参数


    - 尺寸范围:提供多种封装尺寸,从0603到2225,适应不同设计需求。
    - 温度范围:工作温度范围宽广,为-55°C至+125°C。
    - 电压等级:提供从500V到3,000V DC的选择。
    - 容值范围:提供从1pF至120nF的容值选项。
    - 电气特性:极低的等效串联电阻(ESR)和等效串联电感(ESL),高纹波电流承载能力。
    - 其他特性:无电压依赖的电容变化;温度相关电容漂移极小(±30ppm/°C);无压电噪声。
    - 环保合规:符合RoHS、REACH标准,并且不含铅。

    产品特点和优势


    - 汽车认证:通过了AEC-Q200认证,确保在恶劣环境中依然可靠。
    - 优越的机械稳定性:采用柔性终端技术,有效缓解由于机械应力引起的裂纹。
    - 稳定的电气性能:C0G介质保证了出色的温度特性和时间稳定性。
    - 广泛的适用性:适合用于高频功率转换器、无线充电系统等多种场景。
    应用案例与使用建议
    这类电容器非常适合需要高稳定性和高可靠性的场合,例如车载电源管理系统中的滤波和阻尼作用。对于设计工程师来说,在选择合适型号时需考虑实际的工作条件如工作温度、电压等级等因素。此外,考虑到未来升级的可能性,可以选择留有一定余量的设计策略以适应未来的性能要求。

    兼容性和支持


    KEMET提供了全面的技术支持服务,包括样品申请、技术支持热线以及在线资源库访问权限等。同时,公司承诺持续改进产品质量和服务水平,力求为客户提供最佳体验。
    常见问题解答
    - 问:如何测试这些电容器的绝缘电阻?
    答:应在25°C下施加500V DC电压,持续时间为120±5秒,然后测量所得的绝缘电阻值。
    - 问:这些电容器是否支持焊接工艺?
    答:是的,支持波峰焊和回流焊两种方式。
    - 问:有没有关于使用寿命的信息?
    答:具体数据可查阅相关文档或联系制造商获取详细资料。
    总结与推荐
    总体而言,KEMET HV FT-CAP系列凭借其优秀的性能表现和广泛的应用前景,在汽车行业内外均具有强大的竞争力。对于那些寻求高品质、高可靠性的解决方案的专业人士而言,这款产品无疑是一个值得信赖的选择。如果您正在寻找一款既能应对复杂环境又能保持长久稳定工作的电容器,那么KEMET HV FT-CAP将是您理想之选!

C1206X300JDGACAUTO参数

参数
电容值 30pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 3.3mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C1206X300JDGACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206X300JDGACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206X300JDGACAUTO C1206X300JDGACAUTO数据手册

C1206X300JDGACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
