C1206C101JDRAC7800

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100pF ±5% X7R 1KV 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号:
供应商:
标准整包数: 0

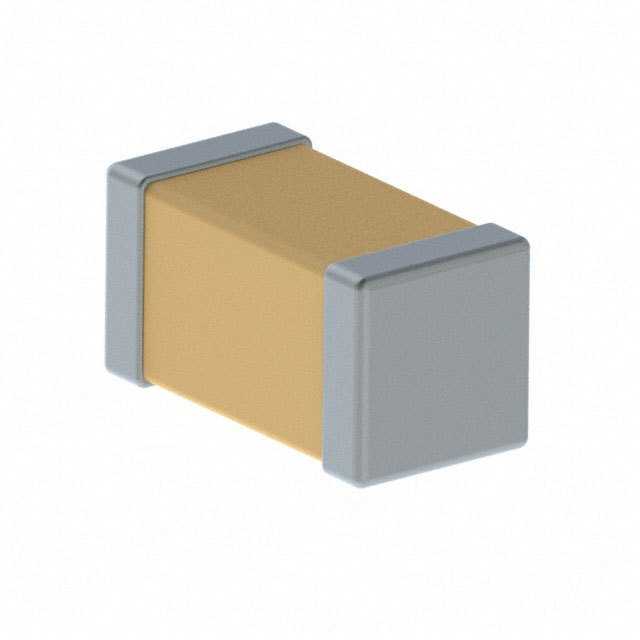

KEMET 陶瓷电容 C1206C101JDRAC7800

C1206C101JDRAC7800概述

    # KEMET High Voltage X7R Dielectric Surface Mount MLCCs技术手册解读

    产品简介


    KEMET公司推出的高压表面贴装多层陶瓷芯片电容器(SMD MLCCs),采用X7R介电材料,具有高达125°C的工作温度范围,被认为是“温度稳定”的器件。X7R属于II类材料,适用于旁路和去耦电路或频率甄别电路,对Q值和电容稳定性要求不高的场合。其电容变化可预测,且温度相关的电容变化在-55°C至+125°C范围内仅限于±15%。
    这类电容器广泛应用于工业级电源供应、液晶背光灯镇流器、高亮度照明设备、通信设备、医疗设备及航空航天等多个行业。此外,还提供符合汽车电子委员会AEC-Q200标准的汽车等级产品,满足汽车工业的严格要求。

    技术参数


    | 参数名称 | 规格范围 |

    | 工作温度范围 | -55°C 至 +125°C |
    | 容量变化范围 | ±15% |
    | 老化率 | 每十年最多损失3% |
    | 耐压值(DWV) | 额定电压的150%(低于1kV时) |
    额定电压的120%(高于等于1kV时) |
    | 损耗因子(DF) | 最大2.5% @ 25°C |
    | 绝缘电阻(IR) | 参见绝缘电阻限制表 |
    | 电容量范围 | 10pF 至 560nF |
    | 尺寸规格 | EIA 0603至2225 |

    产品特点和优势


    - 宽温范围:-55°C到+125°C,适应恶劣工作环境。
    - 出色的高频性能:适用于高频电路设计。
    - 行业领先的CV值:更高的功率密度。
    - 环保合规:无铅、RoHS和REACH合规。
    - 多种封装尺寸:从0603到2225支持不同设计需求。
    - 低ESR和低ESL:提高效率并降低热损耗。
    - 非极性设计:安装便捷,避免极性错误。

    应用案例和使用建议


    应用案例
    1. 开关电源:作为输入滤波器、谐振器或输出滤波器。
    2. DC/DC转换器:用于耦合电容器和直流阻断。
    3. LED照明镇流器:在高压LED应用中表现优异。
    4. 车载电子系统:适合电动和混合动力车辆。
    使用建议
    - 在高频开关应用中,推荐使用较大电容量以减少寄生效应。
    - 若需防止外部表面电弧放电,可考虑增加表面涂层保护。
    - 避免将这些电容器用于交流线过滤或脉冲电路,因可能影响性能。

    兼容性和支持


    KEMET的高电压MLCC产品与主流电子元件和设备高度兼容。提供多种封装形式(如7”卷盘和13”卷盘),可根据需求选择不同包装选项。此外,KEMET为客户提供全面的技术支持和售后保障服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电容器失效 | 确保焊接温度和时间符合规范 |
    | 高频电路中噪声增加 | 优化电路布局并增加旁路电容 |
    | 温度过高导致性能下降 | 增加散热设计并检查安装环境 |

    总结和推荐


    综合评估
    KEMET的高电压X7R MLCC凭借其卓越的温度适应性、高频性能以及高可靠性,成为全球工程师的理想选择。其多样化的产品线能够满足各种工业和汽车应用的需求。
    推荐结论
    推荐使用:对于需要高性能、宽温度范围及高可靠性的设计项目,这款产品是最佳选择。它不仅性能优越,而且环保友好,完全符合现代工业和汽车行业的要求。
    通过本文的深度解读,相信您已经对该款电容器有了全面的了解,期待它在您的应用中发挥出色的表现!

C1206C101JDRAC7800参数

参数
电容值 100pF
容差 ±5%
温度系数 X7R
额定电压 1KV
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 通用级
零件状态 在售

C1206C101JDRAC7800厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206C101JDRAC7800数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206C101JDRAC7800 C1206C101JDRAC7800数据手册

C1206C101JDRAC7800封装设计

查看详情并下载
Symbol
Footprint
3D Model
