F850AG102M300A

产品分类:
厂牌: KEMET
产品描述:
供应商型号: N-F850AG102M300A
供应商: 云汉优选
标准整包数: 1

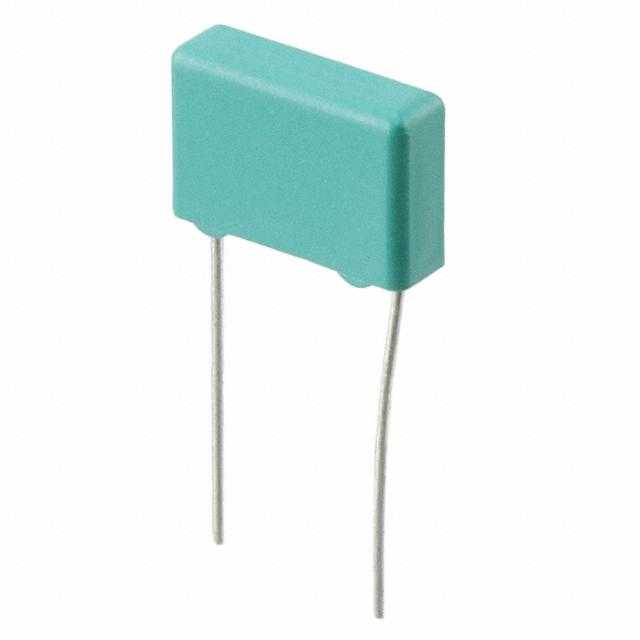

KEMET  F850AG102M300A

F850AG102M300A概述

    PHE85 EMI Suppressor 技术手册

    产品简介


    PHE85 是一款符合 RoHS 标准的EMI抑制电容器,专为Y2(线路对地)应用设计。该电容器采用金属化聚丙烯薄膜绕制而成,封装材料符合UL 94V-0标准,具有良好的阻燃性能。适用于各种电子设备的电磁干扰抑制,如家用电器、工业设备和医疗设备等。

    技术参数


    - 额定电压: 300 VAC, 50/60 Hz
    - 电容范围: 0.001 μF 至 1.0 μF
    - 温度范围: -55°C 至 +105°C
    - 气候类别: IEC 55/110/5
    - 容差: ±20%(标准),其他容差可根据需求定制
    - 批准认证: ENEC, UL, cUL
    - 损耗因数:
    - 1 kHz: ≤0.1 μF: 0.2%, 0.1 μF < C ≤ 1 μF: 0.15%, C > 1 μF: 0.1%
    - 10 kHz: ≤0.1 μF: 0.3%, 0.1 μF < C ≤ 1 μF: 0.4%, C > 1 μF: 0.8%
    - 100 kHz: ≤0.1 μF: 0.6%, 其他未指定
    - 绝缘电阻:
    - C ≤ 0.33 μF: ≥30,000 MΩ
    - C > 0.33 μF: ≥10,000 MΩ·s
    - 自谐振频率: 表格中提供,参考5毫米引线长度
    - 测试电压:
    - 直流: 5000 VDC
    - 交流: 2500 VAC
    - 直流应用推荐电压: ≤1250 VDC

    产品特点和优势


    1. 金属化聚丙烯薄膜绕制: 高可靠性,低损耗,高耐压。
    2. UL 94V-0阻燃材料: 在极端条件下仍能保持良好的阻燃性能。
    3. 广泛的工作温度范围: 能够适应-55°C至+105°C的极端环境。
    4. 高绝缘电阻: 保证在各种工作条件下的稳定性和安全性。
    5. 多种容差选择: 满足不同应用场景的需求。

    应用案例和使用建议


    PHE85 电容器广泛应用于需要抑制电磁干扰的场合,例如家用电器、工业控制设备和医疗设备。在这些应用中,该电容器能够有效地降低电磁干扰,提高设备的稳定性和可靠性。
    使用建议:
    - 在安装过程中,确保电容器正确连接,避免短路或开路现象。
    - 定期检查电容器的工作状态,特别是在极端环境下运行的设备。
    - 如需进一步优化性能,可考虑增加散热措施或使用更大尺寸的电容器。

    兼容性和支持


    PHE85 电容器与大多数标准电路板设计兼容,易于集成到现有系统中。制造商提供全面的技术支持,包括安装指南、维护手册和技术咨询,以确保用户能够充分利用产品的性能。

    常见问题与解决方案


    1. 电容器出现过热现象
    - 解决方法:检查安装是否正确,确保散热良好;如需进一步处理,联系技术支持。
    2. 电容器容量下降
    - 解决方法:确认是否超出了额定工作电压或温度范围;更换符合规格的新电容器。
    3. 电容器无法正常工作
    - 解决方法:检查电路连接是否正确;如有必要,更换新的电容器并重新测试。

    总结和推荐


    PHE85 EMI抑制电容器以其出色的性能和可靠性,在各类电磁干扰抑制应用中表现出色。其广泛的适用温度范围和高绝缘电阻使其成为多种应用场景的理想选择。我们强烈推荐在需要高效电磁干扰抑制的应用中使用这款电容器。

F850AG102M300A参数

参数
包装方式 散装

F850AG102M300A厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F850AG102M300A数据手册

厂牌 PDF简要描述 下载
KEMET KEMET F850AG102M300A F850AG102M300A数据手册

F850AG102M300A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 0.142 ¥ 1.2073
2500+ $ 0.1195 ¥ 1.0156
3000+ $ 0.101 ¥ 0.8583
库存: 78570
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 965.84
